ATI技术公司

ATI技术公司

中文名 ATI技术公司
外文名 ArrayTechnologyIndustry
员工数 2500人(2007年)
成立时间 1985年
年营业额 22亿美元(2005年)
目录导航

发展历程

1985年8月20日，ATi公司成立，公司原名是Array Technology Inc，创始人为五位加拿大的移民，他们分别是来自中国广东的何国源（Kwok Yuen Ho）、香港的刘理凯（Lee Ka Lau）、刘百行（P. H. Lau）、班尼·刘（Benny Lau）及来自荷兰的艾卓安·哈托（Adrian Hartog）。ATi公司是一间原始设备制造商，为大型个人电脑制造商制造显示芯片，例如IBM。10月，ATi使用ASIC技术开发出了第一款图形芯片和图形卡。12月18日，正式更名为ATI Technologies Inc。

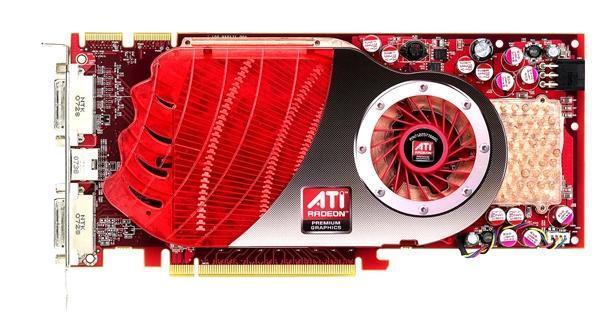

1987年7月，ATi自立成为显卡零售商，发布了EGA Wonder 和 VGA Wonder图形卡。ATI技术公司产品ATI技术公司产品(3)

1988年4月，ATi参与制定了VESA标准。

1991年5月，ATi发布了Mach8双芯片图形卡。

1992年4月，ATi发布了Mach32图形卡集成了图形加速功能；ATi发布了VLB(VESA本地总线)和PCI总线的产品。5月，ATi成立了德国子公司。

1993年11月，ATi成为一家上市公司，在多伦多股票交易市场挂牌，股票代码：ATY。

1994年8月，ATi发布了Mach64图形芯片；11月，ATi的图形卡驱动和应用软件可以支持13个国家的语言。

1995年6月，ATi成为第一家支持APPLE MAC的显示卡厂商，同时也是第一家支持PC和MAC双平台的厂商。

1996年1月，ATi发布了业内第一款3D图形芯片，并在一年中销售了超过100万个；7月，ATi成立爱尔兰公司作为欧洲的运营总部；8月，ATi宣布了首款MAC机用PCI基板；9月，ATi成为第一家将电脑图像显示在电视上的公司；11月，ATi成为第一家将3D图形芯片引入笔记本市场的公司、第一家将TV卡附加到显示卡的公司。

1997年2月，ATi发布3D RAGE II+ DVD芯片，这是第一款图形加速加DVD屏幕补偿软件产品；3月，ATi成为第一家完发布全支持AGP 2X产品的公司、第一家供应硬件DVD加速产品的公司。同年，ATI成功收购当时他的最大竞争对手Tseng Labs，为公司加入40位新的工程师。

1998年4月，ATi被IDC评选为图形芯片工业的市场领导者；5月，ATi为市场份额前10名的个人计算机制造商提供更多的OEM产品；8月，ATi成为AGP市场的领导者，销售了一千万个AGP图形芯片，ATi发布RAGE MAGNUM图形芯片，这是一款针对高端OEM客户的产品，ATi发布新一代RAGE 128 GL图形芯片；9月，ATi的RAGE LT PRO图形芯片领导笔记本市场；10月，ATi获得Chromatic Research Inc.开发的system-on-a-chip(SOC)技术，ATi通过收购SiByte Inc.获得了MIPS处理器。

1999年1月，ATi公司董事会主席兼CEO K.Y. Ho被经济周刊评选为最具影响力的25位商业领袖之一。2月，ATi发布RAGE MOBILITY M1，这是世界上第一块内置8M显存的笔记本图形芯片；ATi的RAGE 128 Pro第一个在3D WinBench99中超过700分，基于RAGE 128的RAGE FURY 32MB得到743 Winmarks的成绩，成为世界上最快的显示卡。4月，ATi出售500万个RAGE MOBILITY 图形芯片。7月，ATi年销售额达到10亿美元。ATI技术公司产品ATI技术公司产品(3)

2000年2月，ATi成为全世界的移动图形解决方案领导者；4月，ATi完成对ArtX Inc.的收购,K.Y. Ho成为ATi公司主席兼CEO，David E. Orton成为董事会主席兼COO；同月，ATi发布RADEON图形芯片，这是世界上最强的图形处理器，RADEON标志着ATi进入高端游戏和3D工作站市场；同年，ATI收购ArtX，一间制造Flipper显示芯片的公司，而Flipper芯片是任天堂GameCube的核心，此后，ATI为任天堂设计显示芯片，用于其Wii主机，较早前，ATI已为微软的Xbox 360设计显示芯片。

2001年2月，ATi发布MOBILITY RADEON 图形芯片；3月，ATi获得FireGL芯片，从而进入高性能图形工作站市场；7月，ATi获得HYDRAVISION桌面管理软件；8月，ATi发布RADEON 8500，这是第一款完全支持DirectX 8.1规格的产品，ATi还发布了FireGL 8800 工作站图形卡、MOBILITY RADEON 7500、ALL-IN-WONDER RADEON 8500DV；10月，ATi发布XILLEON 220，这是世界上集成度最高的system-on-chip产品；同月，ATi发布RADEON 7000 和 7200；11月，ATi发布MOBILITY FireGL 7800和FireGL 8700工作站图形卡。

2002年1月，ATi公司获得OPenGL标准委员会的永久会员资格；ATi发布RADEON 8500 MAC版和RADEON 7000 MAC版双头图形卡；ATi凭借IMAGEON 100 进入无线市场，这款产品专为PDA和Smart Phone设计；4月，ATi在北美发布System Integrator Partner Program；6月，ATi获得NxtWave通信公司的机顶盒技术；7月，ATi新的FIREGL X1帮助DCC和CAD工作站进入新纪元，ATi拥有了世界上最先进的工作站图形卡和OpenGL, Microsoft DirectX 9.0 以及 Linux 图形解决方案；ATi发布RADEON 9700，RADEON 9000 和RADEON 9000 Pro；8月，ATi发布MOBILITY RADEON 9000 和RADEON 9700 PRO；9月，ATi发布新版的ALL-IN-WONDER 9700 PRO 和MOBILITY FIREGL 9000；10月，ATi展示了世界上第一块使用DDR-2技术的图形卡；11月，ATi的RADEON 9700 PRO 赢得了PC Magazine 2002卓越技术奖；ATi发布新一代掌上多媒体芯片IMAGEON 3200。

2003年3月，ATi发布RADEON 9800，RADEON 9600，RADEON 9200和MOBILITY RADEON 9600家族。

2004年开始，ATI的旗舰级Radeon产品线，能与nVidia的GeForce产品线直接竞争；第三季，ATI显卡的市场占有率为59%，nVidia只是37%。

2005年，ATI收购Terayon's Cable Modem Silicon Intellectual Property，巩固其在数字电视市场地位。2005年开始，ATI与Asus等厂商合作，推出集成显示核心的芯片组。Intel亦采用ATI的芯片组出售主板。ATI技术公司产品ATI技术公司产品(3)

2006年7月24日，ATi因经营不佳被AMD公司以54亿美元收购；10月25日，收购完成，最终收购价格为43亿美元现金，另加5800万AMD普通股购买ATI所有普通股，摩根士丹利还另外贷款25亿美元予AMD。收购后，AMD一直保留ATI品牌，作为旗下绘图卡业务的子品牌。

2007年6月，ATi发布自己的第一款支持DX10的显卡——HD2900XT，采用512-bit位宽显存，成为当时显存位宽最大的显卡。显存带宽超过128.5GB/s，是当时显存带宽最大的显卡。同时拥有320个超标量流处理器，成为当时单个流处理器数量最多的显卡。核心集成7亿个晶体管，成为当时集成晶体管数量最多的显卡。11月，ATi发布业界第一款支持DirectX10.1、Shader Model4.1的显卡——HD3800系列，同时，这也是业界第一款以55nm工艺制造的显卡。HD3000系列以来，AMD-ATi改变命名策略，“xx50”代表较低级的显卡，“xx70”代表较高级的显卡。ATi改变产品策略，研发主力转向主流市场。

2008年1月，ATi发布HD3870X2，是业界首款单卡双芯的显卡解决方案，成为当时的单卡性能王者。上半年，ATi发布了Mobility Radeon HD3800 系列显卡，表明AMD-ATi将主流级显卡带入移动市场的决心。6月，ATi发布了基于RV770核心的HD4800系列显卡，有800个超标量流处理器，成为当时单个流处理器最多的显卡，集成9.56亿个晶体管。其中4870是业界首款使用GDDR5显存的显卡。HD4870拥有业界第一1.2TFlops的浮点运算能力。HD4800系列出众的性价比在一些国家甚至一度脱销。8月12日，ATi发布4870X2与4850X2，这是AMD-ATi第二次发布单卡双芯解决方案。发布第二代节能技术PowerPlay2.0。

2009年，AMD-ATI公司专为移动产品生产的Mobility Radeon图形处理器在笔记本电脑市场已经占据了半数以上的份额达到了57%的移动显卡份额，这款图形处理器能在不降低机器性能、处理能力和移动性情况下，提供更多激动人心的特性。

2010年二季度，AMD-ATI GPU综合市场份额超越NVIDIA；2010年12月15日，AMD发布HD6900系列显卡，正式弃用ATI标志，使用AMD标志，标志着ATI这一商标的正式死亡。[3]

企业业务

经营范围

ATI除了为个人电脑制造高端GPU(ATI称之为VPU)，亦制造手提电脑（称为Mobility Radeon），PDA和手提电话（Imageon）版本GPU，整合型主板(Radeon IGP)。

电脑显示芯片

Rage - ATI第一款3D加速器。支援DirectX 6，MPEG-1和MPEG-2加速。

Rage Mobility - 是桌面平台的Rage低电压版，主要用于Notebook，支援双显视输出。

Radeon。

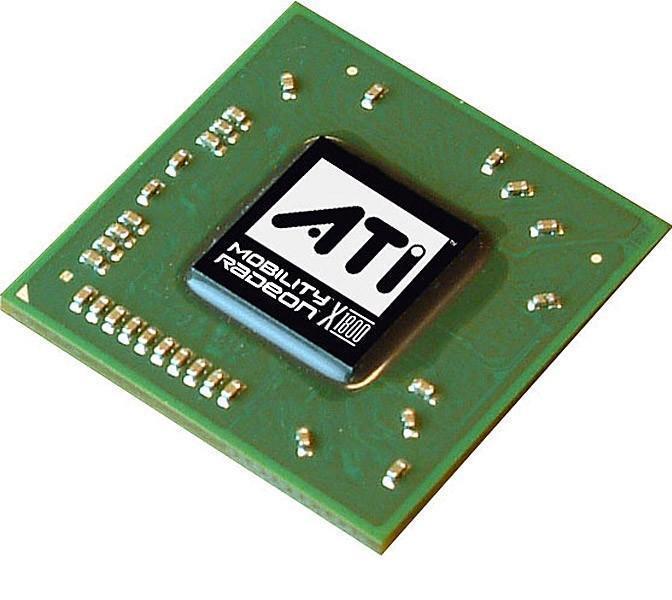

Mobility Radeon - 是桌面平台的Radeon低电压版。

FireGL - 2001年推出，建基于Radeon，ArtX团队改造。

FireMV - 2D加速器产品。

核心性产品

ATI硅谷办公室ATI硅谷办公室Flipper - 这是一个用于Nintendo Gamecube的3D 加速器，由ArtX开发。Flipper的功能类似Direct3D 7加速器。它有四条表现流水线，硬体支援T&L,有限度支援pixel shader。很创新的,此芯片整合了3 MB的1T-SRAM,作为极速低延迟(6.2 ns)记忆体。此记忆体用来存取纹理和Z-buffer数据。记忆体频寛是10.4 GB/秒(当时的极速)。Flipper是由Nintendo 64 Reality Coprocessor团队设计,前SGI成员。

Xenos - 微软的Xbox 360主机绘图核心，ATI设计。核心代号"R500"。衡量此核心的效能是困难的，原因是核心结构与桌面电脑的显示芯片截然不同。此芯片整合了记忆体，用于加快 anti-aliasing的运算。Pixel 和 Vertex处理不再分开，同一处理单元可处理Pixel或Vertex数据。

Hollywood - Nintendo的下世代游戏核心，同样是ATI设计，用于Wii。

手提式芯片

Imageon - 2002年发布，志在为手提产品和手提电话带来3D加速功能。现在的Imageon 2300包含3D引擎，MPEG-4解码功能，JPEG编码和解码功能，支援二百万像素数码相机镜头。记忆体方面，支援2MB低功耗SDRAM。

芯片组

任天堂wii使用的Hollywood芯片任天堂wii使用的Hollywood芯片眼见nVIDIA推出nForce系列，ATI亦推出产品对抗。但南桥设计一直搞不好，经常靠外援。最初使用VIA，其后使用ULi(前称ALi)。令 ATI芯片组普及的原因，是客户有所需求。传统芯片组设计商不能跟上潮流，只推出支援DirectX 6或7的整合型芯片组，而ATI的芯片组已支援DirectX 9，客户当然要技术和效能较强者。况且付多五美金，即犹如购买了一张低阶显视卡，ATI芯片组吸引力极强。而且，ATI在图形设计已有坚固基础，所以能轻易踏入整合型芯片组市场。第一代的ATI芯片组内建了Radeon 7000显视核心，有支援AMD和Intel处理器版本之分，惜未有正式推出市场。其后推出内建Radeon 9100显视核心的芯片组，并可支援双通道记忆体，但对记忆体兼容不足。与此同时，ATI推出没有内建显视核心的芯片组。之后再推出新芯片组，内建 X300显视核心。2005年,Intel宣布放弃低端市场，并使用ATI的整合型芯片组推出主机版。在其他主机版制造商陆续使用ATI产品下，令ATI 芯片组的市场占有率高过SiS。正当ATI有点儿成绩时，nVidia为了防止ATI威胁它的芯片组地位，所以收购ULi间接断绝其南桥供应。

产品服务

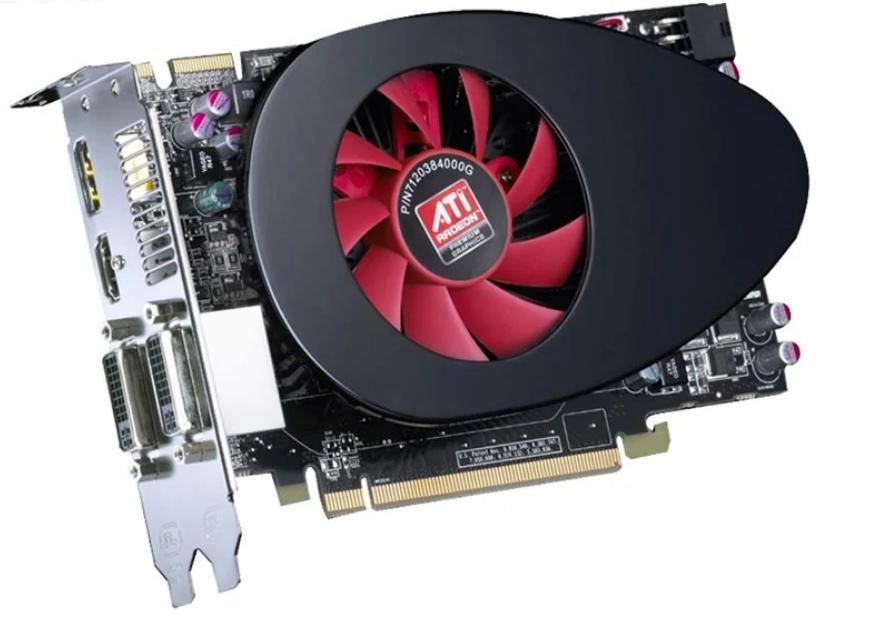

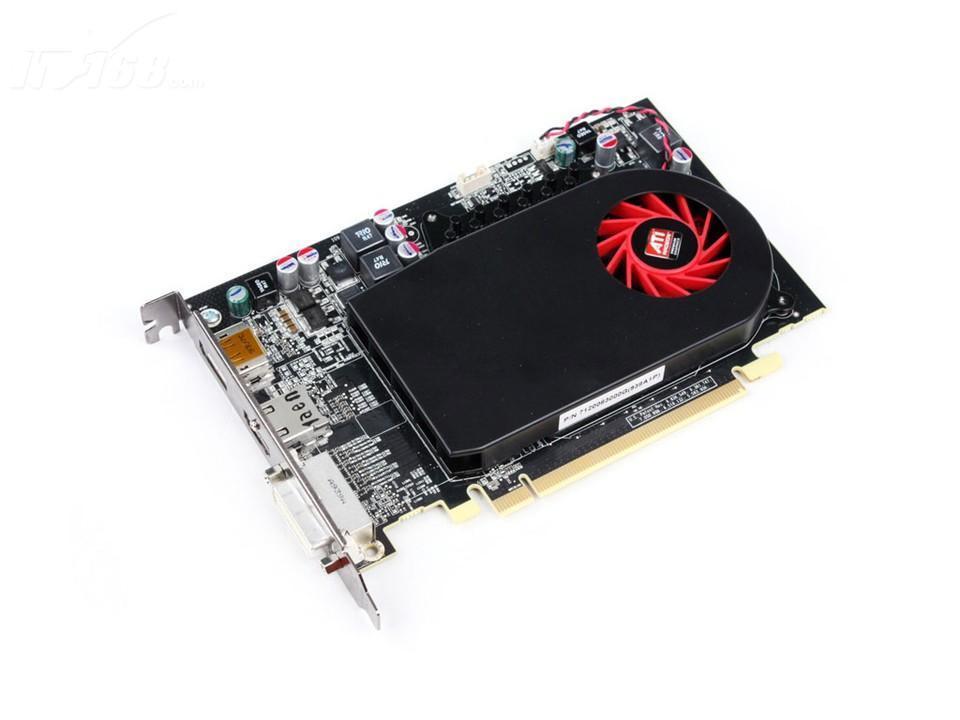

RV870核心DirectX 11显卡——HD5800系列

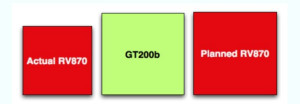

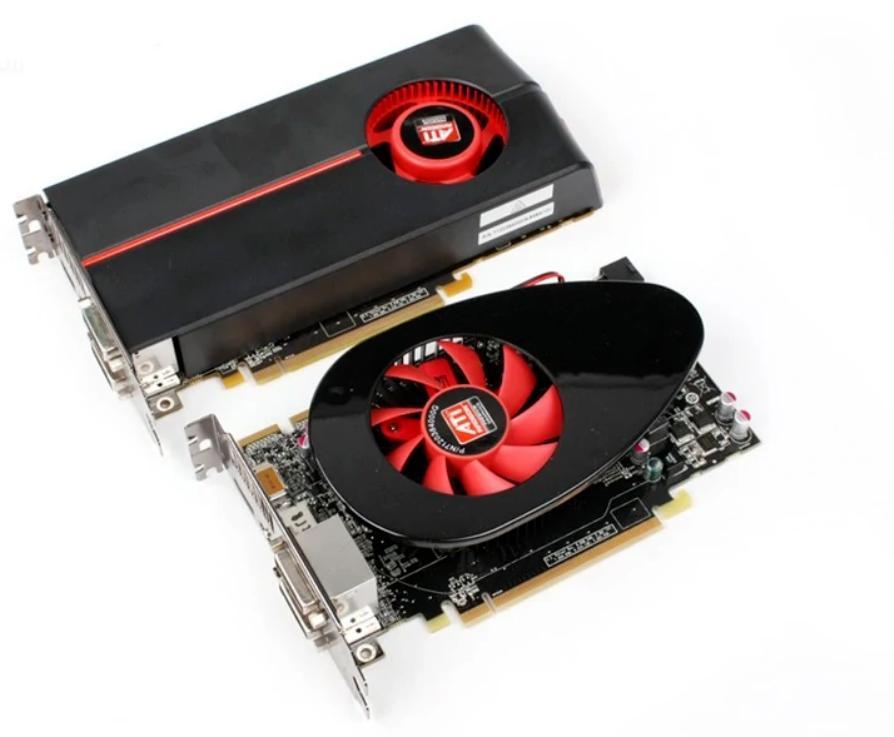

HD5870显卡采用完整的RV870核心设计，由于采用了先进的40nm制造工艺，因此在核心面积提升1.27倍的情况下，显卡核心的流处理器却提升了两倍。作为采用完整RV870核心设计的HD5870分别有1GB和2GB两个版本。当然，这两款显卡主要是面向高端发烧级用户，HD5830的竞争对手是目前较强性能的GTX460显卡，HD5850的竞争对手是目前较强性能的GTX465显卡。 　　芯片尺寸规模比较芯片尺寸规模比较

我们知道HD5870内置了1600个流处理器，对比RV770内置的800个流处理器足足翻了一倍，因此在核心面积上RV870也相应的增加到了334平方毫米。对比上一代RV770核心，RV870核心在晶体管数量上由之前的9.56亿个提升到了惊人的21亿个，显存带宽由115GB/sec提升到目前的153GB/SEC。

HD5870采用40nm制造工艺，拥有21亿个晶体管、显卡核心频率为850MHz、流处理器数量为1600个、浮点计算能力为2.72TFLOPS、具备80个纹理单元和32个光栅单元。在显存部分，HD5870采用GRRD5显存颗粒组成1GB/256bit显存规格，显存频率为4800MHz。

产品参数

芯片名称 核心频率 显存频率 显存接口 显存带宽 像素处理单元或流处理器 DirectX版本
Radeon 9200 250 MHz 400 MHz 128-bit 6.4 GB/s 4 8.1
Radeon 9200 Pro 275 MHz 550 MHz 128-bit 8.8 GB/s 4 8.1
Radeon 9200 SE 200 MHz 333 MHz 64-bit 2.6 GB/s 4 8.1
Radeon 9250 240 MHz 400 MHz 128-bit 6.4 GB/s 4 8.1
Radeon 9250 SE 240 MHz 400 MHz 64-bit 3.2 GB/s 4 8.1
Radeon 9500 275 MHz 540 MHz 128-bit 8.6 GB/s 4 9
Radeon 9550 250 MHz 400 MHz 128-bit 6.4 GB/s 4 9
Radeon 9550 SE 250 MHz 400 MHz 64-bit 3.2 GB/s 4 9
Radeon 9500 Pro 275 MHz 540 MHz 128-bit 8.6 GB/s 8 9
Radeon 9600 325 MHz 400 MHz 128-bit 6.4 GB/s 4 9
Radeon 9600 Pro 400 MHz 600 MHz 128-bit 9.6 GB/s 4 9
Radeon 9600 SE 325 MHz 400 MHz 64-bit 3.2 GB/s 4 9
Radeon 9600 XT 500 MHz 600 MHz 128-bit 9.6 GB/s 4 9
Radeon 9700 275 MHz 540 MHz 256-bit 17.2 GB/s 8 9
Radeon 9700 Pro 325 MHz 620 MHz 256-bit 19.8 GB/s 8 9
Radeon 9800 325 MHz 580 MHz 256-bit 18.56 GB/s 8 9
Radeon 9800 Pro 380 MHz 680 MHz 256-bit 21.7 GB/s 8 9
Radeon 9800 SE 325 MHz 500 MHz 128-bit or 256-bit 8 GB/s or 16 GB/s 4 9
Radeon 9800 XT 412 MHz 730 MHz 256-bit 23.3 GB/s 8 9
Radeon X300 SE 325 MHz 400 MHz 64-bit 3.2 GB/s 4 9

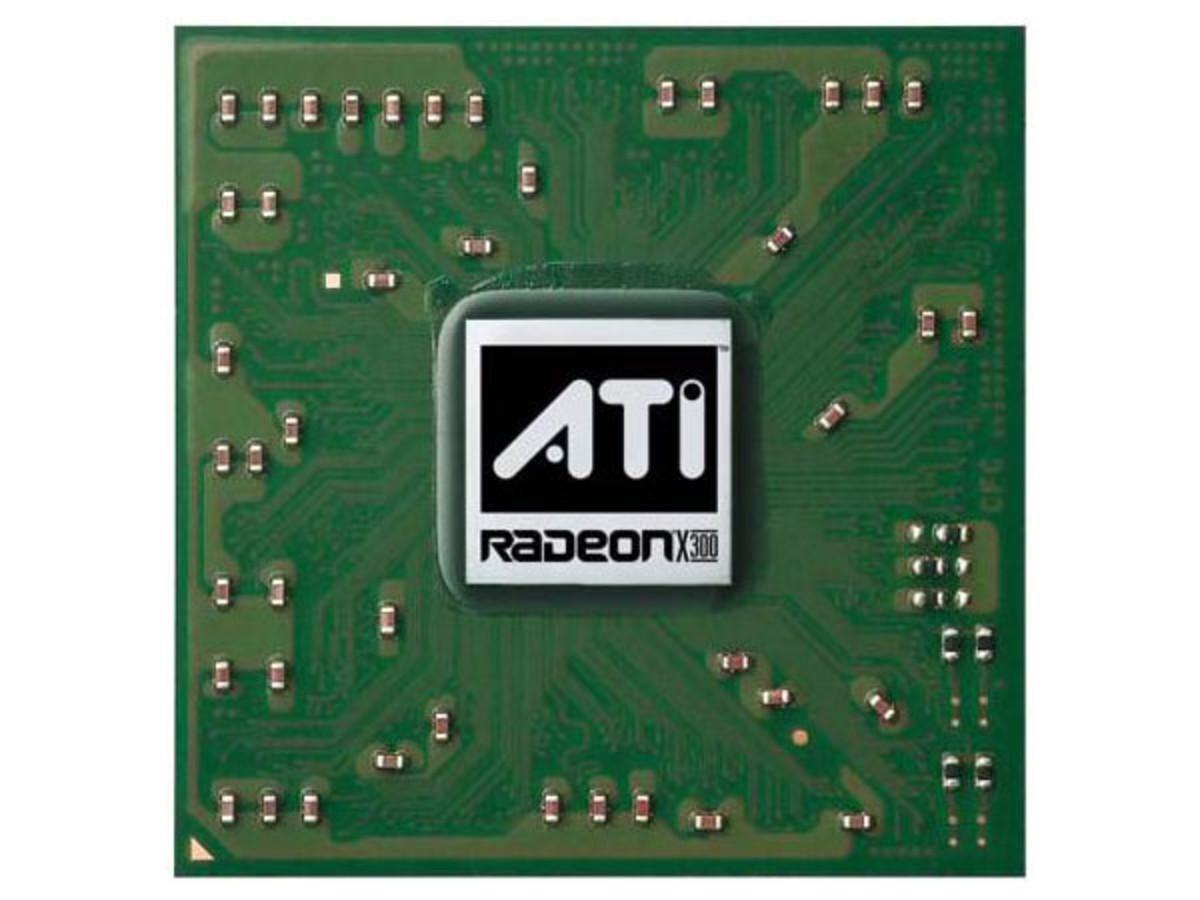

Radeon X300 325 MHz 400 MHz 128-bit 6.4 GB/s 4 9
Radeon X550 400 MHz 500 MHz 128-bit or 64-bit 8 GB/s or 4 GB/s 4 9
Radeon X600 Pro 400 MHz 600 MHz 128-bit 9.6 GB/s 4 9
Radeon X600 XT 500 MHz 730 MHz 128-bit 11.68 GB/s 4 9
Radeon X700 400 MHz 600 MHz 128-bit 9.6 GB/s 8 9
Radeon X700 Pro 420 MHz 864 MHz 128-bit 13.8 GB/s 8 9
Radeon X700 XT 475 MHz 1.05 GHz 128-bit 16.8 GB/s 8 9
Radeon X800 SE * * * * 8 9
Radeon X800 400 MHz 700 MHz 256-bit 22.4 GB/s 12 9
Radeon X800 XL 400 MHz 1 GHz 256-bit 32 GB/s 16 9
Radeon X800 GT 475 MHz ** 128-bit or 256-bit ** 8 9
Radeon X800 GTO 400 MHz 1 GHz *** 256-bit 32 GB/s 12 9
Radeon X800 Pro 475 MHz 950 MHz 256-bit 30.4 GB/s 12 9
Radeon X800 XT 500 MHz 1 GHz 256-bit 32 GB/s 16 9
Radeon X800 XT PE 520 MHz 1.12 GHz 256-bit 35.8 GB/s 16 9
Radeon X850 Pro 520 MHz 1.08 GHz 256-bit 34.56 GB/s 12 9
Radeon X850 XT 520 MHz 1.08 GHz 256-bit 34.56 GB/s 16 9
Radeon X850 PE 540 MHz 1.18 GHz 256-bit 37.76 GB/s 16 9
Radeon X1050 **** **** **** **** 4 9.0c
Radeon X1300 HM 450 MHz 1 GHz 128-bit or 64-bit or 32-bit 16 GB/s or 8 GB/s or 4 GB/s 4 9.0c
Radeon X1300 450 MHz 500 MHz 128-bit or 64-bit or 32-bit 8 GB/s or 4 GB/s or 2 GB/s 4 9.0c
Radeon X1300 Pro 600 MHz 800 MHz 128-bit or 64-bit or 32-bit 12.8 GB/s or 6.4 GB/s or 3.2 GB/s 4 9.0c
Radeon X1300 XT 500 MHz 800 MHz (DDR2) or 1 GHz (GDDR3) 128-bit 12.8 GB/s or 16 GB/s 12 9.0c
Radeon X1550 450 MHz or 550 MHz or 600 MHz 800 MHz 64-bit or 128-bit 6.4 GB/s or 12.8 GB/s 4 9.0c
Radeon X1600 Pro 500 MHz or 575 MHz 780 MHz 128-bit 12.48 GB/s 12 9.0c
Radeon X1600 XT 590 MHz 1.38 GHz 128-bit 22.08 GB/s 12 9.0c
Radeon X1650 Pro 600 MHz 1.40 GHz 128-bit 22.40 GB/s 12 9.0c
Radeon X1650 XT 575 MHz 1.35 GHz 128-bit 21.60 GB/s 24 9.0c
Radeon X1800 GTO 500 MHz 1 GHz 256-bit 32 GB/s 12 9.0c
Radeon X1800 XL 500 MHz 1 GHz 256-bit 32 GB/s 16 9.0c
Radeon X1800 XT 625 MHz 1.5 GHz 256-bit 48 GB/s 16 9.0c
Radeon X1900 GT 575 MHz 1.2 GHz 256-bit 38.4 GB/s 36 9.0c
Radeon X1900 XT 625 MHz 1.45 GHz 256-bit 46.4 GB/s 48 9.0c
Radeon X1900 XTX 650 MHz 1.55 GHz 256-bit 49.6 GB/s 48 9.0c
Radeon X1950 GT 500 MHz 1.2 GHz 256-bit 38.4 GB/s 36 9.0c
Radeon X1950 Pro 575 MHz 1.38 GHz 256-bit 44.16 GB/s 36 9.0c
Radeon X1950 XT 625 MHz 1.8 GHz 256-bit 57.6 GB/s 48 9.0c
Radeon X1950 XTX 650 MHz 2 GHz 256-bit 64 GB/s 48 9.0c
Radeon HD 2400 Pro 525 MHz 800 MHz 64-bit 6.4 GB/s 40 ***** 10
Radeon HD 2400 XT 700 MHz 1.6 GHz 64-bit 12.8 GB/s 40 ***** 10
Radeon HD 2600 Pro 600 MHz 800 MHz 128-bit 12.8 GB/s 120 ***** 10
Radeon HD 2600 XT 800 MHz 1.6 GHz (GDDR3) or 2.2 GHz (GDDR4) 128-bit 25.6 GB/s (GDDR3) or 35.2 GB/s (GDDR4) 120 ***** 10
Radeon HD 2900 GT 600 MHz 1.6 GHz 256-bit 51.2 GB/s 240 ***** 10
Radeon HD 2900 Pro 600 MHz 1.85 GHz 512-bit 118.4 GB/s 320 ***** 10
Radeon HD 2900 XT 740 MHz 1.65 GHz (GDDR3) or 2 GHz (GDDR4) 512-bit 105.6 GB/s (GDDR3) or 128 GB/s (GDDR4) 320 ***** 10
Radeon HD 3450 ^ 600 MHz 1 GHz 64-bit 8 GB/s 40 ***** 10.1
Radeon HD 3470 ^ 800 MHz 1.90 GHz 64-bit 15.2 GB/s 40 ***** 10.1
Radeon HD 3650 ^ 725 MHz 1 GHZ (DDR2) or 1.6 GHz (GDDR3) 128-bit 16 GB/s (DDR2) or 25.6 GB/s (GDDR3) 120 ***** 10.1
Radeon HD 3690 ^ 668 MHz 1,656 MHz 128-bit 26.5 GB/s 120 ***** 10.1
Radeon HD 3850 ^ 670 MHz 1.66 GHz 256-bit 53.12 GB/s 320 ***** 10.1
Radeon HD 3870 ^ 775 MHz 2.25 GHz 256-bit 72 GB/s 320 ***** 10.1
Radeon HD 3870 X2 ^ + 825 MHz 1.8 GHz 256-bit 57.6 GB/s 320 ***** 10.1
Radeon HD 4350 ^ 600 MHz 1 GHz 64-bit 8 GB/s 80 ***** 10.1
Radeon HD 4550 ^ 800 MHz 1.6 GHz 64-bit 12.8 GB/s 80 ***** 10.1
Radeon HD 4650 ^ 600 MHz 1 GHz or 1.4 GHz 128-bit 16 GB/s or 22.4 GB/s 320 ***** 10.1
Radeon HD 4670 ^ 750 MHz 2 GHz (512 MB) or 1,746 MHz (1 GB) 128-bit 32 GB/s or 27.94 GB/s 320 ***** 10.1
Radeon HD 4730 ^ 750 MHz 1.8 GHz 128-bit 28.8 GB/s 640 ***** 10.1

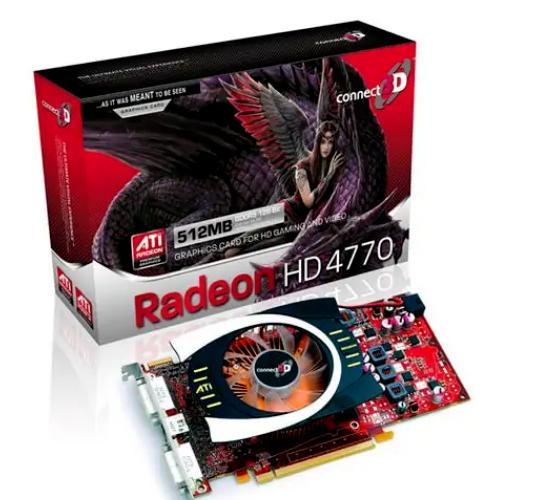

Radeon HD 4770 ^ 750 MHz 3.2 GHz 128-bit 51.2 GB/s 640 ***** 10.1
Radeon HD 4830 ^ 575 MHz 1.8 GHz 256-bit 57.6 GB/s 640 ***** 10.1
Radeon HD 4850 ^ 625 MHz 2 GHz 256-bit 64 GB/s 800 ***** 10.1
Radeon HD 4850 X2 ^ + 625 MHz 2 GHz 256-bit 64 GB/s 800 ***** 10.1
Radeon HD 4870 ^ 750 MHz 3.6 GHz 256-bit 115.2 GB/s 800 ***** 10.1
Radeon HD 4870 X2 ^ + 750 MHz 2.6 GHz 256-bit 115.2 GB/s 800 ***** 10.1
Radeon HD 4890 ^ 850 MHz 3.9 GHz 256-bit 124.8 GB/s 800 ***** 10.1
Radeon HD 5850 ^ 725 MHz 4 GHz 256-bit 128 GB/s 1,440 ***** 11
Radeon HD 5870 ^ 850 MHz 4.2 GHz 256-bit 134.4 GB/s 1,600 ***** 11
Radeon HD 5970 ^ 725 MHz 4 GHz 512-bit 256 GB/s 3,200 ***** 11
Radeon HD 6850 ^ 775MHZ 4 GHz 256-bit 128 G/s 960 11
Radeon HD6950 ^ 800MHz 5 GHz 256-bit 160 G/s 1408 11
Radeon HD 6990 ^ 830MHz/880MHz 5 GHz 256×2-bit 320 G/s 3072 11
Radeon HD 7970 925MHz 5.5GHz 384-bit 264G/s 2048 11.1
Radeon HD 7950 800MHz 5GHz 384-bit 240G/s 1792 11.1
Radeon HD 7990 925MHz/1GHz 5.5GHz 384×2-bit 264×2G/s 4096 11.1

企业规模

芯片名称 核心频率 显存频率 显存接口 显存带宽 像素处理单元或流处理器 DirectX版本
Radeon 9200 250 MHz 400 MHz 128-bit 6.4 GB/s 4 8.1
Radeon 9200 Pro 275 MHz 550 MHz 128-bit 8.8 GB/s 4 8.1
Radeon 9200 SE 200 MHz 333 MHz 64-bit 2.6 GB/s 4 8.1
Radeon 9250 240 MHz 400 MHz 128-bit 6.4 GB/s 4 8.1
Radeon 9250 SE 240 MHz 400 MHz 64-bit 3.2 GB/s 4 8.1
Radeon 9500 275 MHz 540 MHz 128-bit 8.6 GB/s 4 9
Radeon 9550 250 MHz 400 MHz 128-bit 6.4 GB/s 4 9
Radeon 9550 SE 250 MHz 400 MHz 64-bit 3.2 GB/s 4 9
Radeon 9500 Pro 275 MHz 540 MHz 128-bit 8.6 GB/s 8 9
Radeon 9600 325 MHz 400 MHz 128-bit 6.4 GB/s 4 9
Radeon 9600 Pro 400 MHz 600 MHz 128-bit 9.6 GB/s 4 9
Radeon 9600 SE 325 MHz 400 MHz 64-bit 3.2 GB/s 4 9
Radeon 9600 XT 500 MHz 600 MHz 128-bit 9.6 GB/s 4 9
Radeon 9700 275 MHz 540 MHz 256-bit 17.2 GB/s 8 9
Radeon 9700 Pro 325 MHz 620 MHz 256-bit 19.8 GB/s 8 9
Radeon 9800 325 MHz 580 MHz 256-bit 18.56 GB/s 8 9
Radeon 9800 Pro 380 MHz 680 MHz 256-bit 21.7 GB/s 8 9
Radeon 9800 SE 325 MHz 500 MHz 128-bit or 256-bit 8 GB/s or 16 GB/s 4 9
Radeon 9800 XT 412 MHz 730 MHz 256-bit 23.3 GB/s 8 9
Radeon X300 SE 325 MHz 400 MHz 64-bit 3.2 GB/s 4 9
Radeon X300 325 MHz 400 MHz 128-bit 6.4 GB/s 4 9
Radeon X550 400 MHz 500 MHz 128-bit or 64-bit 8 GB/s or 4 GB/s 4 9
Radeon X600 Pro 400 MHz 600 MHz 128-bit 9.6 GB/s 4 9
Radeon X600 XT 500 MHz 730 MHz 128-bit 11.68 GB/s 4 9
Radeon X700 400 MHz 600 MHz 128-bit 9.6 GB/s 8 9
Radeon X700 Pro 420 MHz 864 MHz 128-bit 13.8 GB/s 8 9
Radeon X700 XT 475 MHz 1.05 GHz 128-bit 16.8 GB/s 8 9
Radeon X800 SE * * * * 8 9
Radeon X800 400 MHz 700 MHz 256-bit 22.4 GB/s 12 9
Radeon X800 XL 400 MHz 1 GHz 256-bit 32 GB/s 16 9
Radeon X800 GT 475 MHz ** 128-bit or 256-bit ** 8 9
Radeon X800 GTO 400 MHz 1 GHz *** 256-bit 32 GB/s 12 9
Radeon X800 Pro 475 MHz 950 MHz 256-bit 30.4 GB/s 12 9
Radeon X800 XT 500 MHz 1 GHz 256-bit 32 GB/s 16 9
Radeon X800 XT PE 520 MHz 1.12 GHz 256-bit 35.8 GB/s 16 9
Radeon X850 Pro 520 MHz 1.08 GHz 256-bit 34.56 GB/s 12 9
Radeon X850 XT 520 MHz 1.08 GHz 256-bit 34.56 GB/s 16 9
Radeon X850 PE 540 MHz 1.18 GHz 256-bit 37.76 GB/s 16 9
Radeon X1050 **** **** **** **** 4 9.0c
Radeon X1300 HM 450 MHz 1 GHz 128-bit or 64-bit or 32-bit 16 GB/s or 8 GB/s or 4 GB/s 4 9.0c
Radeon X1300 450 MHz 500 MHz 128-bit or 64-bit or 32-bit 8 GB/s or 4 GB/s or 2 GB/s 4 9.0c
Radeon X1300 Pro 600 MHz 800 MHz 128-bit or 64-bit or 32-bit 12.8 GB/s or 6.4 GB/s or 3.2 GB/s 4 9.0c
Radeon X1300 XT 500 MHz 800 MHz (DDR2) or 1 GHz (GDDR3) 128-bit 12.8 GB/s or 16 GB/s 12 9.0c
Radeon X1550 450 MHz or 550 MHz or 600 MHz 800 MHz 64-bit or 128-bit 6.4 GB/s or 12.8 GB/s 4 9.0c
Radeon X1600 Pro 500 MHz or 575 MHz 780 MHz 128-bit 12.48 GB/s 12 9.0c
Radeon X1600 XT 590 MHz 1.38 GHz 128-bit 22.08 GB/s 12 9.0c
Radeon X1650 Pro 600 MHz 1.40 GHz 128-bit 22.40 GB/s 12 9.0c
Radeon X1650 XT 575 MHz 1.35 GHz 128-bit 21.60 GB/s 24 9.0c
Radeon X1800 GTO 500 MHz 1 GHz 256-bit 32 GB/s 12 9.0c
Radeon X1800 XL 500 MHz 1 GHz 256-bit 32 GB/s 16 9.0c
Radeon X1800 XT 625 MHz 1.5 GHz 256-bit 48 GB/s 16 9.0c
Radeon X1900 GT 575 MHz 1.2 GHz 256-bit 38.4 GB/s 36 9.0c
Radeon X1900 XT 625 MHz 1.45 GHz 256-bit 46.4 GB/s 48 9.0c
Radeon X1900 XTX 650 MHz 1.55 GHz 256-bit 49.6 GB/s 48 9.0c
Radeon X1950 GT 500 MHz 1.2 GHz 256-bit 38.4 GB/s 36 9.0c
Radeon X1950 Pro 575 MHz 1.38 GHz 256-bit 44.16 GB/s 36 9.0c
Radeon X1950 XT 625 MHz 1.8 GHz 256-bit 57.6 GB/s 48 9.0c
Radeon X1950 XTX 650 MHz 2 GHz 256-bit 64 GB/s 48 9.0c
Radeon HD 2400 Pro 525 MHz 800 MHz 64-bit 6.4 GB/s 40 ***** 10
Radeon HD 2400 XT 700 MHz 1.6 GHz 64-bit 12.8 GB/s 40 ***** 10
Radeon HD 2600 Pro 600 MHz 800 MHz 128-bit 12.8 GB/s 120 ***** 10
Radeon HD 2600 XT 800 MHz 1.6 GHz (GDDR3) or 2.2 GHz (GDDR4) 128-bit 25.6 GB/s (GDDR3) or 35.2 GB/s (GDDR4) 120 ***** 10
Radeon HD 2900 GT 600 MHz 1.6 GHz 256-bit 51.2 GB/s 240 ***** 10
Radeon HD 2900 Pro 600 MHz 1.85 GHz 512-bit 118.4 GB/s 320 ***** 10
Radeon HD 2900 XT 740 MHz 1.65 GHz (GDDR3) or 2 GHz (GDDR4) 512-bit 105.6 GB/s (GDDR3) or 128 GB/s (GDDR4) 320 ***** 10
Radeon HD 3450 ^ 600 MHz 1 GHz 64-bit 8 GB/s 40 ***** 10.1
Radeon HD 3470 ^ 800 MHz 1.90 GHz 64-bit 15.2 GB/s 40 ***** 10.1
Radeon HD 3650 ^ 725 MHz 1 GHZ (DDR2) or 1.6 GHz (GDDR3) 128-bit 16 GB/s (DDR2) or 25.6 GB/s (GDDR3) 120 ***** 10.1
Radeon HD 3690 ^ 668 MHz 1,656 MHz 128-bit 26.5 GB/s 120 ***** 10.1
Radeon HD 3850 ^ 670 MHz 1.66 GHz 256-bit 53.12 GB/s 320 ***** 10.1
Radeon HD 3870 ^ 775 MHz 2.25 GHz 256-bit 72 GB/s 320 ***** 10.1
Radeon HD 3870 X2 ^ + 825 MHz 1.8 GHz 256-bit 57.6 GB/s 320 ***** 10.1
Radeon HD 4350 ^ 600 MHz 1 GHz 64-bit 8 GB/s 80 ***** 10.1
Radeon HD 4550 ^ 800 MHz 1.6 GHz 64-bit 12.8 GB/s 80 ***** 10.1
Radeon HD 4650 ^ 600 MHz 1 GHz or 1.4 GHz 128-bit 16 GB/s or 22.4 GB/s 320 ***** 10.1
Radeon HD 4670 ^ 750 MHz 2 GHz (512 MB) or 1,746 MHz (1 GB) 128-bit 32 GB/s or 27.94 GB/s 320 ***** 10.1
Radeon HD 4730 ^ 750 MHz 1.8 GHz 128-bit 28.8 GB/s 640 ***** 10.1
Radeon HD 4770 ^ 750 MHz 3.2 GHz 128-bit 51.2 GB/s 640 ***** 10.1
Radeon HD 4830 ^ 575 MHz 1.8 GHz 256-bit 57.6 GB/s 640 ***** 10.1
Radeon HD 4850 ^ 625 MHz 2 GHz 256-bit 64 GB/s 800 ***** 10.1
Radeon HD 4850 X2 ^ + 625 MHz 2 GHz 256-bit 64 GB/s 800 ***** 10.1
Radeon HD 4870 ^ 750 MHz 3.6 GHz 256-bit 115.2 GB/s 800 ***** 10.1
Radeon HD 4870 X2 ^ + 750 MHz 2.6 GHz 256-bit 115.2 GB/s 800 ***** 10.1
Radeon HD 4890 ^ 850 MHz 3.9 GHz 256-bit 124.8 GB/s 800 ***** 10.1
Radeon HD 5850 ^ 725 MHz 4 GHz 256-bit 128 GB/s 1,440 ***** 11
Radeon HD 5870 ^ 850 MHz 4.2 GHz 256-bit 134.4 GB/s 1,600 ***** 11
Radeon HD 5970 ^ 725 MHz 4 GHz 512-bit 256 GB/s 3,200 ***** 11
Radeon HD 6850 ^ 775MHZ 4 GHz 256-bit 128 G/s 960 11
Radeon HD6950 ^ 800MHz 5 GHz 256-bit 160 G/s 1408 11
Radeon HD 6990 ^ 830MHz/880MHz 5 GHz 256×2-bit 320 G/s 3072 11
Radeon HD 7970 925MHz 5.5GHz 384-bit 264G/s 2048 11.1
Radeon HD 7950 800MHz 5GHz 384-bit 240G/s 1792 11.1
Radeon HD 7990 925MHz/1GHz 5.5GHz 384×2-bit 264×2G/s 4096 11.1

企业业绩

ATI公司拥有超过2500名员工，它的总部分别设在马克姆和安略，并在美国、欧洲和亚洲等地都设有办事处。 其产品在加州、佛州、马萨诸塞州、安大略和宾夕法尼亚州等地的研发中心进行研发，并在加拿大和台湾生产。

企业管理

在2004年，ATI公司的财政收入达到20亿美元。

产品发展

历任CEO 简介
何国源（Kwok Yuen Ho） 任职到2005年11月22日。1950年，出生于一个曾经富裕的新会家庭，随即离开中国大陆。他人生的一大转机是在1974年毕业于台湾成功大学，获得了电子工程学士学位。而后他曾就职于数据控制系统、飞利浦电子和国家半导体公司，再后来就任王氏电子有限公司总经理，那是一家PC制造及组装工厂。1984年，何国源移民加拿大。不太走运的是尽管他拥有10年的工作经验和电子工程学位，但仍然难以找到一个和他在香港相匹配的工作岗位。不过，何国源并不是求职市场上唯一的失败者。1985年，他和另外两个香港移民，Benny Lau（产品开发副总裁，已退休）和LEE KA LAU（刘理凯，策略计划副总裁），共同创建了他们自己的公司，也就是大名鼎鼎的Array Technology Industry。
David E. Orton 前ArtX成员

产品命名

历任CEO 简介
何国源（Kwok Yuen Ho） 任职到2005年11月22日。1950年，出生于一个曾经富裕的新会家庭，随即离开中国大陆。他人生的一大转机是在1974年毕业于台湾成功大学，获得了电子工程学士学位。而后他曾就职于数据控制系统、飞利浦电子和国家半导体公司，再后来就任王氏电子有限公司总经理，那是一家PC制造及组装工厂。1984年，何国源移民加拿大。不太走运的是尽管他拥有10年的工作经验和电子工程学位，但仍然难以找到一个和他在香港相匹配的工作岗位。不过，何国源并不是求职市场上唯一的失败者。1985年，他和另外两个香港移民，Benny Lau（产品开发副总裁，已退休）和LEE KA LAU（刘理凯，策略计划副总裁），共同创建了他们自己的公司，也就是大名鼎鼎的Array Technology Industry。
David E. Orton 前ArtX成员

市场领导

ATI自1985年8月20日成立之后就把自己定位成一家电脑图形公司，同年10月ATI使用ASIC技术开发出了第一款图形芯片和图形卡，之后就主要涉足OEM（原始设备制造商）业务，为大型个人电脑制造商（如IBM）制造显示芯片。当时的个人电脑只有IBM和其它竞争者的整机销售，而且价值不菲，所有配件包括软件都不会单独零售，所以OEM是唯一的出路。

EGA Wonder和VGA Wonder家族显卡

为了公司前途着想，ATI决定不再大量制造基本的2D图像芯片。在1987年，ATI发售EGA Wonder和VGA Wonder家族显卡。这些显卡功能都比IBM自身的显示装置好，EGA/VGA Wonder是一种能用于市场上任何一种图形界面、软件和显示器的单卡，为传统个人电脑提供了更高速的图像，由此引起了个人电脑制造商和用户的重视。

Radeon 9700

从Rage转型到Radeon100小试牛刀再到Radeon200崛起最后到Radeon300辉煌，其中经历了无数的风风雨雨。Matrox的Parhelia-512似乎抢了DirectX 9.0的头把交椅，但是最早的未必是最好的，ATI Radeon 9700选择了一个更好的时机。以往ATI在产品开发上总是比nVIDIA慢一步，就像99年之前的AMD一样。如果要打败竞争对手，那么必须在产品研发周期上打一个时间差，选择短暂的沉默，然后薄积厚发。AMD的K7正是这样做的，而ATI的Radeon 9700显然也是一个经典案例。ATI技术公司产品ATI技术公司产品(3)

最先推出的Radeon 9700/Pro可谓令人耳目一新，不仅率先实现DirectX 9.0硬件级支持，还破天荒地集成了1.1亿个晶体管。作为新一代产品，Radeon 9700/Pro实现了256Bit位宽，并且显存位宽也达到这一数值。从显存宽位、渲染管道、纹理贴图单元等令人关注的指标来看，Radeon 9700/Pro的表现是无懈可击的。与当时的GeForce4 Ti相比，Radeon 9700/Pro完全超越它，而且已经不能算作是同一时代的产品了。可以负责地说，在当时产品研发进度上，ATI第一次超越了nVIDIA。Radeon 9700/Pro配置了四个可编程顶点描景管道，而且改善了多边形设置引擎，可以提供对Vertex Shader 2.0、Pixel Shader 2.0、NURBS、Displacement Mapping等技术最完美的支持。全屏抗锯齿技术始终是GPU厂商不断努力的方向，而Radeon 9700/Pro带给业界的是Smoothvision 2.0，配合新一代HyperZIII显存压缩技术，直接令全屏抗锯齿效果的实用价值大大提高。

Radeon 9500/Pro

高价位的Radeon 9700/Pro仅仅是ATI的一面旗帜，真正令人疯狂的是Radeon 9500/Pro。Radeon 9500/Pro使用与Radeon 9700/Pro相同的R300 GPU，只不过显存位宽降低到128Bit DDR。相对而言，Radeon 9500的速度降低更多一些，因为它只有4条像素渲染流水线。不过更为令人惊喜的是，很多Radeon 9500/Pro都可以通过软件修改为Radeon 9700/Pro，此时性能大幅度提高，备受发烧友推崇。或许是看到了Radeon 9500/Pro的这一“小瑕疵”，也或许是为了降低成本，ATI迅速推出了基于RV350内核的Radeon 9600/Pro。Radeon 9600/Pro同样完整地支持DirectX 9.0，不过仅仅配置2个可编程顶点描景管道，而且像素渲染流水线缩减为4条，同时显存位宽也只有128Bit DDR。如此一来，Radeon 9600/Pro反倒失去了光芒，因此普及速度并不快。当然，后来ATI衍生出的Radeon 9550还是非常成功，被很多ATI Fans誉为经典中的经典。

Radeon 9600

对比GeForce FX5950U与Radeon 9800XT，我们却能发现奇怪的一幕。在大多数基于DirectX 8.1的游戏中，两者的差距微乎其微，而在执行DirectX 9.0游戏时，Radeon 9800XT具有明显的优势。不仅如此，ATI旗下的Radeon 9600系列也具有类似的优势，令nVIDIA的GeForce 5700/5600系列受到很大的打击。从官方公布的消息来看，GeForce FX5950U与Radeon 9800XT在DirectX 9.0执行方面存在一定的差异，这甚至是导致性能差距的重要原因。尽管两者都是支持Pixel Shader 2.0与Vertex Shader 2.0，但是渲染精度、指令数量、Shader长度等都不相同。ATI技术公司产品ATI技术公司产品(4)

Radeon 9800惊人的DirectX9 3D动态贴图技术

原本nVIDIA GeForce FX相对于Radeon 9700Pro的一个主要优点就是可以执行长度达1024指令的Pixel Shader程序，但是ATI随后发布的Radeon 9800系列可以执行任意指令长度的Pixel Shader程序，这比GeForce FX5950又进了一步。这一切都归功于ATI的F-buffer技术，主要用于存储渲染流程中的中间结果，这样就避免了把所有的像素都写入帧缓存，提高了工作效率。

nVIDIA与ATI的对抗

nVIDIA势力的日益壮大以及在接口开发方面的垄断行为令Microsoft非常恼怒，甚至一度传出nVIDIA退出DirectX 9.0制定小组。正所谓无风不起浪，这至少证明nVIDIA与Microsoft的关系大不如前。众所周知，目前Pixel Shader与Vertex Shader都只能在D3D接口下应用，退出OpenGL组织的Microsoft一心想彻底淘汰OpenGL接口，而且已经基本实现。在这种情况下，nVIDIA的境地自然非常不利，很可能在面对新一轮3.0版本Pixel Shader以及Vertex Shader竞争时处于下风。更为蹊跷的是，ATI研发小组还拥有原本负责制定DirectX标准的前Microsoft成员，这也是令nVIDIA最为尴尬的。对比同级别的显卡，nVIDIA在OpenGL性能上有着很大的优势，而ATI的D3D速度更为出色。之所以出现这种局面并非是单纯的技术原因，厂商之间的“合作”与“牵制”起了决定性作用。

如果要对ATI和nVIDIA的第一次DirectX9对抗下一个结论，那么ATI可以说是大获全胜。但是，可千万不要小看了nVIDIA的雄心，就在ATI吃着Radeon 9550的老本时，nVIDIA的PCI Express攻略已经展开，并就此将ATI打入深渊。.

SM 3.0的溃败

ATI以及其它GPU厂商的复苏为nVIDIA敲响了警钟，Radeon 9700/9800更是让nVIDIA知道落后的感觉。GeForce FX5800的4×2流水线架构以及128bit GDDR2显存更是使得nVIDIA在性能宝座的争夺中彻底败给ATI，对于nVIDIA而言，真正令其坐立不安的还不仅仅是ATI的高端产品。Radeon 9550以及衍生到PCI Express接口的X300－X550－X600小组合体对于市场占有率的侵蚀一度非常严重。

在这种情况下，指望FX5200/5500/5600/5700之流挽回局面已经没有可能，而且nVIDIA的桥接芯片存在成本偏高的问题。如何才能彻底压制ATI，这成了nVIDIA的当务之急。事实上，nVIDIA一直在产品研发进度方面略微领先于ATI。在GeForce 5900发布之前，GeForce 6系列就已经进入研发阶段。nVIDIA对GeForce 6投入的工程研发人员不下500人，研发经费数以亿美元计算。自此为止，可以彻底宣告nVIDIA的GeForce 6产品线布置完成，NV3X核心逐步退出市场。以GeForce 6200TC对抗被称为nVIDIA心腹大患的集成显卡，以GeForce 6600LE系列牵制ATI的X300－X550－X600阵营，以GeForce 6600GT再加上高端SLI技术彻底打压竞争对手，应该说nVIDIA有一定的胜算。ATI技术公司产品ATI技术公司产品(3)

但是从技术角度而言，X300－X550－X600阵营却不得不面对平庸的现实。如今越来越多的游戏开始支持Shader Model 3.0，包括《细胞分裂3》、《孤岛惊魂》、《帝国时代3》、《使命召唤2》等。GeForce 6200以及GeForce 6600LE全面支持Shader Model 3.0，而ATI显卡显然在这方面处于落后局面。

Shader Model 3.0

Shader Model 3.0 在很大程度上丰富了的游戏研发时的编程模型，方便游戏开发商更简单的做效果更好的游戏。Shader Model 3.0被应用到很多环境表面和混合的镜面光源中。和Shader Model 2.0相比，Shader Model 3.0最大的优势就在于拥有 置换贴图技术，许多复杂的光影算法在 Shader Model 1.1 和 Shader Model 2.0 上无法实现.

对于任何厂商而言，众多市场总是不可放弃的前沿阵地。当时，ATI一心希望X300－X550－X600阵营能够坚守低端市场，而X700至少对GeForce 6600系列构成威胁。但是现在看来，ATI的如意算盘显然不切实际。由于技术研发上的落后，ATI已经在第二轮的DirectX9竞争舞台中败北。当然，X700的失败也意味着整个产品线的溃败。X800尽管随后衍生出X850系列，但是在高端市场根本无法打开局面，难以与GeForce 6800系列正面对抗。

X1600

一条管线内置多个工作单元已经不是什么新技术，以前的GeForce4 Ti以及Radeon 8500等显卡都运用过这些技术。与纯粹依靠单管线相比，这种方式能够在纹理填充以及像素计算方面展现出一定的优势。不过此时的实际工作能力并非简单的相乘关系，而且其中的复杂关系很难评判。在ATI最新推出的X1600 RV530 GPU中，只有四条渲染管线，但是每条管线拥有12个像素填充单元。

如今我们对于一条流水线定义是“Pixel Shader（像素着色器）+TMU（纹理单元）+ROP（光栅化引擎，ATI将其称为Render Back End）。从功能上简单的说，Pixel Shader完成像素处理，TMU负责纹理渲染，而ROP则负责像素的最终输出，因此，一条完整的传统流水线意味着在一个时钟周期完成1个Pixel Shader运算，输出1个纹理和1个像素。以GeForce 6600LE为例，一块传统的4流水线构架显卡（4X1）在一个时钟周期内完成4个Pixel Shader运算，输出4个纹理和4个像素。流水线=Pixel Shader+TMU+ROP，这一概念一直得到GPU厂商的拥护。然而随着技术的发展，3D游戏开始有明显的取向性，此时这一平衡也自然被打破。ATI技术公司ATI技术公司(3)

正是基于像素着色器程序中算术指令比重不断提高这一事实现状，ATI开始不遗余力地致力于提高像素渲染管线数量。以X1600为例，它拥有4条真正意义上的流水线，只不过Pixel Shader、TMU以及ROP形成3：1：1的关系。具体而言，X1600有12个Pixel Shader，而TMU和ROP却只有4个，因此这款GPU核心在一个周期内可以进行12次Pixel Shader运算，输出4个纹理和4个像素。也就是说，X1600在Pixel Shader运算上等同于16流水线显卡，但在纹理填充率和像素填充率上等同于4流水线显卡。按理说，X1600的技术的确是比较先进，但是将一项技术优势作为非同级别竞争的砝码，这显然是不合理的。面对GeForce 6600GT和GeForce 7300GT真正的8管线，X1600显然没有胜算。好在，ATI近期发布了X1650XT，此时真正拥有12管线，并且实现了36个像素单元，但是这似乎一切已经晚了，因为ATI已经被AMD所收购。

依靠NV40 NVIDIA打了个翻身仗，新的显示芯片G70在2005年年中顺利上市。与激进的NV40不同，G70以NV40为基础，在性能和功耗、成本等几个方面取得非常好的平衡。

R520

而急于扳回一城的ATI却连续遇上了功耗等不利因素造成的Re-tape，导致传说中的R520一再跳票。经过了4个月痛苦的G70 VS nothing的煎熬，R520终于在10月发布。

与R420一样只有16条渲染管线，在采用极线程分派处理器后，R520能够最多同时处理512个线程，先进的线程管理机制使得每条渲染管线的效率大为提升；8个引入SM3.0的顶点着色单元，动态流控指令得到了支持，采用R2VB的方式绕过了SM3.0对VTF的规定；采用了256位的环形总线尽管增加了内存的延时，却灵活了数据的调度；支持FP32及HDR+AA；而先进的Avivo技术使得ATI产品的视频质量更上了一个新的台阶。

R580

与G70相比，R520的技术更为先进，但是像素着色单元过少是其硬伤，不久后NVIDIA推出的7800GTX 512MB凭借高频和大容量的内存就轻松超过了R520。针对R520的缺点，ATI迅速作出了反应，推出了与R520在架构上很不一样的R580。

ATI认为未来游戏将会对Shader的要求更高，所以像素着色单元与TMU的比值应该更大。于是R580采用了48个3D+1D像素着色单元，却使用了与R520相同的16TMU。这种奇特的3：1架构被证明在如极品飞车10和上古卷轴4等PS资源吃紧的新游戏中能够获得比传统的1：1架构更为优秀的表现。先进的软阴影过滤技术Fetch4则让R580对阴影的处理更有效率。

R580在老游戏下性能表现与对手的旗舰产品不相上下，而在Shader压力繁重的新游戏中特别是高分辨AA/AF全开的模式下，甚至能够超过对手产品50%以上的性能表现。相比较于R520，R580游戏表现大为增强，成为了当时的游戏之王。

然而R580系列与其前辈R420有着共同的软肋，那就是中低端产品同样表现不佳。继NV43横扫中低端之后， 继任者G73扮演着同样的角色；与此同时20管线的7900GS芯片良率之高使之成为了有史以来成本最低的中高端芯片，不断的降价给了ATI中高端产品已强大的压力。反观ATI，用R580的1/4缩小版X1600系列去攻占中低端市场，12PS、4TMU这种在高端芯片上优秀的3：1架构设计在普通游戏分辨率下显得有些水土不服，过少的TMU资源成了性能的瓶颈。ATI在中低端的竞争中再次败北。

R580+

就在AMD即将完成收购的时候，R580+上市，这次上市带来了新系列的产品线。高端以X1950XTX为主打，基本上可以看作是X1900XTX的GDDR4版本，GDDR4显存的应用大大提高了片内传输带宽，在一定程度上也提高了性能。RV570即X1950Pro/GT具有36个PS单元、12TMU、12ROPs，同样是3：1的架构，在很多方面都超过了对手的产品，成为中高端市场最有力的竞争者。RV560即X1650GT则可以看作R580的1/2，24PSU、8TMU、8ROPs，测试成绩超过G73，成为了中低端的性价比最高的显示芯片之一。

可惜X1950XTX的全系列产品出来得太晚，尽管有了良好的定位和强大的性能，可为时已晚，ATI已经结束了自己的使命，剩下的将由AMD代为完成。

RV630

2007年4月中旬，NVIDIA正式向外界宣布旗下三款中端DirectX 10显卡——GeFroce 8500GT、8600GT以及8600GTS。这意味着，nVIDIA除了占据高端的DX9显卡市场，还向主流的DX10显卡市场迈进。虽然ATi于07年5月中旬推出了旗下首款旗舰级的DX10显卡——Radeon HD 2900XT，但没有中坚力量，AMD-ATi始终不能于主流市场立足。于是AMD-ATi在2007年的6月12日，又向大家公布了其低端至中端的主流DX10显卡——RV630/610系列。

尽管又比nVIDIA的首批中端DX10显卡慢了一拍，但AMD-ATi的RV630显得后劲凌厉，得益于更先进的65nm核心制程，开发厂商能够对ATi的Radeon HD 2600系列更好的控制成本，按照不同的定位，价格低廉的Radeon HD 2600Pro、超频版的Radeon HD 2600Pro、非公版2600XT.....多种不同规格的RV630显卡登陆市场，成为ATi在中端DX10市场上的一只庞大队伍。

R600锋芒初露

终于，在2006年中，AMD-ATI发布了自己第一款支持DX10、SM4.0的显卡——ATi Radeon HD 2900XT。HD2900XT基于R600核心、80nm制造工艺，她拥有超豪华的各种硬件配置，由此可以看出收购后的AMD-ATi为此倾注了大量心血。她拥有7.2亿个晶体管，320个超标量流处理器，512-bit的显存位宽，最大超过128.5GB/s的显存带宽，全面支持DX10、SM4.0，AvivoHD视频硬件加速器等组件。 在众多的游戏性能测试中，HD2900均败给了竞争对手nVIDIA基于G80核心的8800系列。

主要原因有以下几点：

1、ATi在DX10支持上选用了超标量流处理器（流处理器以下简称SP）。这样有助于处理大量的并行数据，但是超标量SP要5个一组才会发挥全部效用。而nVIDIA选择了矢量SP，1个即可发挥全部效用。这样比起来真正可比的SP数量是HD2900XT 64（X5）个；8800Ultra/GTX128个，8800GTS（640MB）118个，8800GTS（320MB）96个。这样一比就知道HD2900就算有神助也不可能打败8800系列。整个HD2000系列都是这样，2600是24（X5）个，2400是8（X5）个。

2、ATi不支持核心频率异步，即核心频率必须跟SP频率相同，而nVIDIA的SP频率k可以轻松超越1GHz，由此可见ATi的HD2000系列根本无法和同级产品竞争。

3、ATi没有正确发挥核心特性。R600核心是环形总线架构，特点是数据读取速度快、数据命中率低。这种特性决定了HD2900需要高速显存，而非高带宽显存。HD2900选用512-bitGDDR3显存，就像一个眼力不出众的、力量大的人在很宽、而且阻力很大的地板上找东西一样。而1GB版HD2900XT由于GDDR4显存本身的延迟时间过长被拖累。

4、HD2000系列的算法还不够成熟，BUG不少，在打开AA（抗锯齿）后性能下降明显。

尽管如此，HD2000系列并没有被G8000系列落下太多，可以看出HD2000系列效率还是比较高的。

令人欣喜的是，HD2000附带的AvivoHD硬解码技术效果要比G8000系列好很多。相比之下，HD2000还有一定的竞争力。

而为了增强日后Radeon HD 2600/2400系列在产品特色方面的优势，ATi在RV630/610上都加入了比G84/G86更强悍的Avivo HD视频回放技术，其中的UVD通用视频解码引擎，能同时实现H.264和VC-1编码视频的硬件级解码，继续丰富图形加速显卡在视频回放方面的能力，进一步释放高清晰视频播放过程时对CPU运算能力的依赖。ATi强大的高清回放能力也成为ATi的Radeon HD 2400系列在入门市场上的重大注码。

R600走向成熟——HD3800系列

2007年11月16 日，AMD-ATi发布了HD3800系列显卡。她是业界第一款55nm工艺制造的显卡，业界首款支持DirectX10.1、Shader Model4.1的显卡。她基于RV670核心，保留了R600核心大部分特性。同样拥有320个超标量SP，晶体管数量缩减至6.66亿个。她引入了ATi的新技术，比如PowerPlay节能技术、AvivoHD二代硬解码技术等。AMD-ATi此次没有在HD3800身上使用512-bit显存，而是只用256-bitGDDR3显存，可见AMD-ATi已经发现了HD2900身上的显存策略错误。

对于ATi的Radeon HD 3800系列来说，提前支持了微软即将发布的DirectX 10.1，也是它的技术亮点之一。ATi的RV670在这点上和当初nVIDIA的G80十分相像，都提前了对DirectX版本的支持。而DX10.1保持了10版本的原有整体结构和编程体系，同时顶点，几何和像素着色指令集也会得到更新到支持Shader Model 4.1。此外，DirectX 10.1还提供了许多增强功能，如对HDR光源效果的改进，反锯齿的改进，更为精确的管道，全局照明特效等。DirectX 10.1是目前DirectX 10版本的增强版，将计划与Windows Vista SP1一起发售。

对于ATi来说，同样基于RV670核心的Radeon HD 3850,HD3870无疑是重中之重，RV670发布上市至今，多款非公版设计、DDR4版本的Radeon HD 3850也出现于市面之上，它们的价格都保持在1500元以下，对于nVIDIA来说HD 3850上市以后的很长一段时间，未能真正拿出一款产品对抗ATi来自1500元市场上的冲击这一尴尬的局面,HD3800系列产品对nVIDIA的冲击可为当头一棒,令nVIDIA匆匆推出G94 9800GT 9600GT,为了应对HD3800系列而且还是首次上次令高端显卡定位价格最低。

刚上市的9800GT在2000元附近,9600GT更是历史性快速跳水破千元大关。ATI技术公司产品ATI技术公司产品(2)

R600的巅峰——HD4800系列

2008年6月，AMD-ATi经历一年多的卧薪尝胆，终于爆发了！基于RV770核心的Radeon HD4800系列终于发布了。抢先上市的HD4850拥有1T（10^12）Flops的浮点运算能力，轻松击败了高端市场的GeForce9800GTX，即使nVIDIA发布了高频的9800GTX+也无济于事。RV770可以说是RV670的全面升级版，在制造工艺成熟后，320个超标量SP增为800个超标量SP，光栅和纹理单元也增加了，AMD-ATi在HD4800系列身上使用了优化的AA算法，在游戏开启AA后能够完胜G9800系列显卡。在稍后上市的HD4870身上AMD-ATi使用了正确的显存策略，引入256-bitGDDR5显存，回归传统的显存控制器设计，并且采用了频率达到3.6GHz！HD4870性能更上一层，拥有1.2TFlops业界第一的浮点运算能力，游戏性能甚至能与怪兽级的GTX260叫板。

Radeon HD 4800系列表现出众，HD4850刚一上市1499元的定价当天就迫使nVIDIA将GeForce9800GTX从2999元降至1999元几天之后就降至1399元，由此可见其影响力。HD4800系列性价比出众，受到显卡爱好者的追捧，在各国热卖，一些国家中甚至一度脱销。

8月12日,AMD-ATi发布HD4870X2以及4850X2。4870X2主要面对旗舰级市场，对抗最高级怪兽显卡GTX280。HD4850X2则鼓励主推非公版产品，节省成本降低价格，占据高端市场。当日，AMD-ATi发布驱动程序CatalystControlCenter8.8，将对单卡双芯及双卡互联解决方案进行性能爆发式的提升；同时附带的PowerPlay2.0新一代节能技术，将进一步提升AMD-ATi产品的竞争力。

自Radeon HD 3800起AMD-ATI重塑的辉煌时代已经并不是什么困难的事了。

开创DX11宏图霸业——HD5800系列

在RV7x0 Radeon HD 4000系列大获成功的同时，AMD早已经开始规划下一代桌面显卡RV8x0 Radeon HD 5000系列了，其中主打核心当然就是RV870。

以下是有关RV870的最新消息总结：

1、计划今年底流片成功(Tape Out)，明年一季度末完成上市准备。2、拥有至少1000个流处理器，不过同时会采用台积电最新的40nm工艺制造，所以核心面积只有205平方毫米左右，比RV770的256平方毫米小20%。

3、理论浮点性能将有大约1.5TFlops，相比RV770的1.2TFlops提高不大，基本和流处理器的增加幅度成正比。

4、1GB GDDR5显存成为标准配置，带宽至少150-160GB/s，但目前尚不确定是否会采用512-bit位宽(可能性不是太大)。

5、待机功耗降低到现有型号的一半左右，满载功耗不祥，顶级型号会采用真空腔均热板技术。

6、会支持DirectX 11。

7、继续单卡双芯策略，但两颗芯片不会像现在这样并排放在PCB板上，而是使用多芯片模块(MCM)技术封装在一起，就像当年的Pentium D双核心处理器。如果可能，甚至会出现四颗芯片封装在一起的“四核心”显卡，只需一条PCI-E x16插槽就能实现四路交火。

8、RV870将是R600核心架构的最后一个演化版本，再往后AMD将会推出全新架构。

Northern Island全新起航——HD6000系列

AMD最初的规划就是北方群岛，准备采用台积电32nm工艺制造，具体核心代号有Cozmuel、Kauai、Ibiza，这些我们在一年前就披露过了。不幸的是，就在北方群岛流片前一个月，台积电突然宣布取消32nm，改而直接上马28nm。这打了AMD一个措手不及。

不得已之下，AMD制定了B计划，一边等待新工艺，一边在现有基础上发展一代过渡产品。这批替补本来没有代号，后来被叫作“NI-40”，代表40nm工艺版的北方群岛，再后来干脆又叫北方群岛了。Antilles、Cayman、Barts、Turks、Caicos这些新的核心代号也随后陆续确定，都成了改头换面之后的北方群岛家族的新成员。

南方群岛的名字也是在这期间冒出来的，只不过因为消息来源一直含糊不清，让所有人都以为它才是替补的B计划。如果你懒得理清其中的复杂关系，只需要知道即将发布的Radeon HD 6000系列整体代号其实就是北方群岛。下一代的事儿，以后再说吧。

下边再具体看一下北方群岛的架构问题。都说AMD这代过渡产品只是权宜之计，并没有什么实质性变化，其实不然，它对现有的Evergreen架构依然做了大刀阔斧的变革。自从DX10 R600以来，AMD的显卡架构都采用四小一大的流处理单元体系，理论上非常优秀，但实际利用起来颇为困难，想要发挥全部威力并不容易。现在，北方群岛终于将其抛弃，改成了四个中等大小的流处理器单元，整体理论性能削弱了，但综合执行效率会更高，软件编程也会更简单，因此实际性能特别是复杂操作下的性能应该要好很多，毕竟对GPU来说更重要的是吞吐量，而非延迟。

当然，实际游戏情况如何还有待观察，毕竟理论只是理论。NVIDIA一直宣传真DX11架构，强调更出色的曲面细分性能，但也只是在Unigine Heaven等理论测试中能够看出来，真到了游戏里这并不是决定性因素。

非核心部分也有不少变化，至少执行效率显著提高，但具体情况尚不得而知。有消息称AMD增强了曲面细分单元，以应付NVIDIA方面的宣传和未来游戏的需要。

流处理单元结构体系的变化对GPU核心面积影响也很大，一方面每一组的数量从五个减少到四个，但另一方面每个单元的尺寸都增大了一些，而且新核心的单元整体数量也增加了不少。最终结果，北方群岛的核心面积要扩大10-15%，估计在380-400平方毫米，大于RV870 Cypress，但依然远远小于Fermi GF100。

Radeon HD 6000系列究竟何时发布？之前都说是10月12日，但其实那天只是有一个相关会议而已，真正的发布时间要到月底，25日前后。首先出击的是性能级Radeon HD 6700系列，定位175-250美元价位区间，然后是高端Radeon HD 6800系列、旗舰双芯Radeon HD 6900系列，更低端的主流和入门级系列则会在2011年初跟进。

AMD这种马不停蹄的轮番轰炸显然会让NVIDIA有些吃不消，毕竟其GeForce 400系列还没有完全铺开，一方面要面对早已确立市场地位、灵活自如的Radeon HD 5000系列，另一方面要迎接强势跟上的Radeon HD 6000系列。

HD6800系列产品官方资料及核心图曝光

Radeon HD 6800系列显卡核心代号为Barts，从曝光的核心测量图显示，其核心面积为171.09*134.61mm=230.30mm2；而Radeon HD 5800系列的Cypress核心面积为184.18*183.49mm=337.95mm2。由此看来，Barts核心面积仅为Cypress的68.15%左右。

HD 6800系列产品的官方资料：

首先是产品路线图，核心代号为Barts XT的HD 6870以及Barts Pro的HD 6850将会在本月发布

11月下旬会有Cayman XT/Pro核心的Radeon HD 6970/6950显卡出炉；而12月则有Antilles核心的新双核产品Radeon HD 6990登场。

新产品市场定位图显示，Barts核心对应的是NVIDIA最热门的GeForce GTX 460显卡；而Juniper则坚守中端市场，打压GeForce GTS 450；Cayman核心产品以GeForce GTX 480/470为竞争对手；至于最顶级的Antilles双核心显卡则接过Radeon HD 5970的皇冠成为新一代双核王者。

Northern Islands新特性：

HD 6800系列显卡的DX11性能将会得到提升（AMD称之为第二代DX11）；

新的显示输出标准，支持DP 1.2以及HDMI 1.4规范；

通过HDMI 1.4以及DP 1.2接口，可支持3D立体视频以及游戏；

采用UVD 3.0引擎，支持MPEG-2/DivX/BluRay3D MVC硬解。

HD 6000系列产品将配备双DVI、HDMI以及双mini DisplayPort共5个输出接口。mini DP接口为1.2规范，可支持多视频流，使用两个接口即可实现6屏输出。

从右表可看出，HD 6870（Barts XT）将搭配双6pin供电接口，TDP大于150w；而HD 6850（Barts Pro）则仅具备单6pin供电接口即可，TDP在150w以下。

Cayman XT/Pro核心产品将会在11月底发布，前者需要6pin+8pin供电接口，TDP在300w以下；而后者则具备双6pin供电接口，TDP少于225w。

两者均搭配1GB GDDR5显存，其中前者规格更高，速度可达6Gbps，而后者则为5Gbps。

ATI第二代DX11移动显卡Radeon HD 6000M系列

成功夺取笔记本独立显卡市场第一之后，AMD又再接再厉发布了第二代DX11移动显卡Radeon HD

6000M系列，相关机型也立即登场展示。

Radeon HD 6000M家族分为六个子系列，但其中6800M、6500M、6300M都是在上代核心的基础上微调而来，包括频率提升、全线支持GDDR5显存、 Eyefinity多屏输出增强、支持HDMI 1.4a输出等等，本质上仍然是“曼哈顿”(Manhattan)体系。6900M、6700M/6660M、6400M才是真正的第二代DX11移动核心，属于新的“Vancouver”(温哥华)体系，和桌面的 Radeon HD 6800系列一样基于“北方群岛”架构，并继承了桌面产品的绝大部分特性，包括UVD3视频解码引擎、DisplayPort 1.2输出、EyeSpeed并行计算加速等等。

词条图册

ATi显卡命名规律

和nVIDIA一样，ATi显卡的命名也按照了一定的规律进行，对相同核心的不同型号显卡，以不同的命名规则区分开，以方便消费群体识别好显卡之间的级别，下面我们就说说ATi常见的命名规律。

XTX > XT > XL/GTO > Pro/GT > SE

HD3000以后

自HD3000及以后的显卡在同系列内直接由数字即可判断性能ATI Radeon 7500LEATI Radeon 7500LE

XTX

ATI系列中最高端显卡型号的后缀，如：1800XTX，1900XTX。这个后缀编号都是当时最高端的ATi显卡所配有的。

XT

这个编号比较有意思，ATi和nVIDIA都采用这个编号，但两者表达的意义却不同，用户需要区分开。

在ATi方面，XT是代表了顶级显卡的型号，一般就运行频率稍低于XTX，XT与XTX的关系就像nVIDIA中GTX和Ultra的一样。我们知道的高端显卡就有Radeon X1950XT、Radeon HD 2900XT，它们都采用了XT这个后缀。

而在nVIDIA方面，XT却是代表了简化版，比标准版更低，如GeForce 5600XT，消费者需要区分开来。但在以后的代数中，nVIDIA也很少用到XT这个后缀命名。

XL

用于ATi高端显卡系列的后缀，级别比顶级级别的XT低，主要表现在频率和管线上有所缩水。

GTO

是ATi较为特殊的命名后缀，也是用于中高端显卡系列，其意义就有点类似于nVIDIA的“GS”一样，比XL级别稍低。

Pro/GT

Pro和GT的级别都要低于XT，一般来说，采用同一核心代号的ATi显卡，Pro的级别要稍高于GT，如X1950Pro和 X1950GT，主要表现在运行频率上，Pro要高于GT。但我们需要区分清楚，当采用不同核心代号的ATi显卡时，GT的级别是可以高于Pro的，如 X1650GT和X1650Pro，单从命名上看貌似X1650Pro要高级于X1650GT，但实际却是相反的，X1650Pro采用了RV530的显 示核心，要低级于1650GT采用的RV560，因此X1650Pro的级别要低于X1650GT。

SE

全名为“Special Edition”(特殊版)，主要用于ATi中低端显卡系列的后缀。采用这个后缀的显卡在管线上会有所缩减。

ATI的显卡型号排列顺序

x代表0～9的数字，目前主要有三代产品

9xx0<Xxx0<X1xx0

常见型号9550<X300<X550<X800,X1300<X1600<X1800<X1900
