ZPB型气,水两用喷射泵总成

泵吸入管去掉底阀后，与有底阀时比较，可节电5~30%。根据工作水压的大小，本装置分低压——D（≤1.6MPa)、中压——z（≤4MPa）和高压——G（≤10MPa）三种。压缩空气或蒸汽的压力为0.2~0.5MPa。

总成因工作介质的不同压力，而分成不同规格。

ZPB (DZG)

Z---------总成

PB-------喷射泵

DZG-----工作介质压力D低压2-16kgf/C㎡

Z中压16-40kgf/C㎡

G高压40-100kgf/C㎡

根据水泵使用现场，可分为单台与多台水泵运行的安装形式。

单台水泵的安装，每台喷射泵只对该台水泵进行吸气吸上引水。

多台水泵安装如图1所示。这种安装形式多台水泵共同使用多台喷射泵，由于在煤矿井下主泵房使用时，采用多工作介质（即高压水、压缩空气、备用水源）为动力，和多台喷射泵并联，互为备用，做到了任意一台喷射泵，工作时能起动任意一台水泵，实现了井下中央水泵房全去掉水泵底阀。因此，称该安装形式为多动力、多台喷射泵并联、互为备用的上水系统。

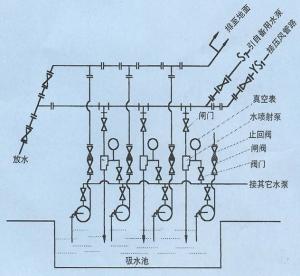

图1 并联示意图多台喷射泵并联示意图
