高压验电器

0.1-1000KV各种规格样式验电器，YDQ型，GSY型,微型。

当用带电物体接触验电器时,若所带电荷是正电,正电荷吸引电子,电子流向带电物体,这时,验电器末端因缺少电子而带上正电,注意验电器的末端,它是由两个金属片组成的,由于戴上同种电荷而相互排斥,所以就张开一定角度.同样,若带负电,多余的电子对电子产生排斥作用,使验电器末端带上负电,也会产生同样的现象.

1．检验导体是否带电

将被检验导体与验电器的金属球直接接触或用导线将二者相连，观察验电器金箔是否张开，即可判断导体是否带电．也可以将被检验导体不与验电器接触而只靠近其金属球，如果导体是带电的，由于静电感应，也会使验电器的金属球和金箔上分别感应出异种电荷而使金箔张开．

2．检验导体所带电性

让已经带上正电的验电器的金属球与被检验导体相靠近，如果验电器的金箔张角变大，说明被检验导体带正电，这是由于同性电荷相斥，使验电器金属球上的电荷向金箔转移而使其张角变大．如果验电器的金箔张角变小，说明被检验导体带负电或者不带电，这是由于异性电荷相吸，使金箔上的正电荷向金属球转移而使张角变小．在这种情况下，可让被检验导体靠近已知带上负电的验电器的金属球，若金箔张角变大，可确认被检验导体必带负电．

3．比较不同导体的电势高低将同一个原来不带电的验电器的金属球分别与带正电的导体A和B先后连接，观察金箔张角的大小，则张角大时所连导体的电势高．若两导体均带负电，则张角大时所连导体的电势低.这是因为，带电体传给验电器的电荷量的多少，其实并不决定于带电体所带电荷量的多少，而是决定于开始未连接时带电体和验电器之间的电势差．开始时验电器不带电，我们可以规定它的电势为零．验电器的金属球、金属杆虽然是孤立的导体，但也有确定的电容(当然非常小)．当用导线把带电体与金属球连接后，带电体的电荷流向验电器，使验电器的电势逐渐升高(或降低)，直到验电器与所连导体的电势相等时，电荷停止流动．显然带电体电势的绝对值越大，传给验电器的电荷量就越多，金箔张开的角度就越大．因此，根据金箔张角的大小，可以定性地比较不同导电体电势的高低．但带电导体的电势高，并不等于所带电荷量多(因为其电容不同)．因此我们不能根据金箔张角的大小来比较不同带电体所带电荷量的多少，至多可用来比较同一带电体在哪一次带电荷量较多。

1.指示器部分，由金属接触端、压紧弹簧、电容绝缘管或电子元件等组成。W外部套有酚醛粉压制或聚氯乙烯制成的硬质绝缘管。

2.绝缘部分，绝缘部分指的是自指示器下部的金属衔接螺栓起至护换止的部分，绝缘部分长度不得小于以下数值：

10KV及以下 0.40M

35KV 0.60M

110KV 1.00M

3.握手部分，指护环以下的部分。

4.护环，它是绝缘部分和握手部分的分界点，护环的直径应比握手部分长度为20—30MM。

按照适用电压等级可分为：0.1-10KV验电器、6KV、10KV验电器、35KV、66KV验电器、110KV、220KV验电器、500KV验电器。

按照型号可分为：GDY声光型高压验电器、GD声光型高压验电器、GSY声光型高压验电器、YD语言型高压验电器、GDY-F防雨型高压验电器、GDY-C风车式高压验电器、GDY-S绳式高压验电器。

　　（1）6KV高压验电器[1]

　　有效绝缘长度：840mm手柄长度：120mm节数：5护环直径：55mm接触电极长度：40mm

　　（2）10KV高压验电器

　　有效绝缘长度：840mm手柄长度：120mm节数：5护环直径：55mm接触电极长度：40mm

　　（3）35KV高压验电器

　　有效绝缘长度：1870mm手柄长度：120mm节数：5护环直径：57mm接触电极长度：50mm

　　（4）110KV高压验电器

　　适用电压等级：110KV回态长度60cm伸态长度200cm

　　（5）220KV高压验电器

　　适用电压等级：220KV回态长度80cm伸态长度300cm

　　（6）500KV高压验电器

　　适用电压等级：500KV回态长度160cm伸态长度720cm

玻璃钢拉闸杆又名令克棒,格型号：3节3米、3节4米、3节4.5米 3节5米、3节6米 4节4米、4节5米、4节6米等各种规格型号可来电咨询。

10kv,35kv,110kv,220kv,500kv注可根据用户要求定做

此系列拉闸杆（又名令克棒）采用优质玻璃纤维布、环氧树脂和306树脂苯酐，玻璃钢纤维布以及固化剂等几大绝缘材料制成，经过第一次高温然后在模具上初次定形，然后取下模具，经过第二次高温打磨，一次粗打磨，两次细打磨，然后在上漆制作成其它玻璃钢制品，外表美观、结构轻巧、操作方便，具备优良的机械电气性能，适合各种高压条件下使用，绝缘性能良好使用安全。

二、类别：高压拉闸杆、防雨式令克棒、伸缩式拉闸杆、接扣式拉闸杆、枪式接地棒、高压声光核相仪

三、电压等级：10KV、35KV、110KV、220KV、500KV

四、规格：3节3米、3节4米、3节5米、3节6米、4节4米、4节5米、5节5米等，其它规格可根据

户要求定制。

产品结构特点：1、 JYG系列绝缘操作杆杆（令克棒）材采用绝缘性能及机械强度俱佳、重量轻、经防

潮处理的优质环氧玻璃钢管精制而成。防雨式拉闸杆（绝缘操作棒）是针对户外雨天设计，防雨裙采用硅橡胶防雨，增雨天的绝缘强度。 单节防雨型操作棒；多节防雨型操作棒；单节防雨型拉闸杆；多节式防雨型拉闸杆。、

2、JYG系列绝缘操作杆（令克棒）结构新颖，先进、合理。

（1）操作杆握手部分采用硅橡胶护套及硅橡胶伞裙粘接，绝缘性能极佳，安全可靠。

（2）操作杆端部金属接头采用内嵌式结构更牢固、安全、可靠。

（3）绝缘操作杆扩展联接方便，选择性强，联接形式多样，可以灵活组合。

六、型号说明：型号说明　JYG系列绝缘操作杆（令克棒）根据额定电压、令克棒操作头（T型、L型、H型）、绝缘杆节数（3、4、5）、绝缘杆连接方式（A、S）等项指标

例如：令克棒JYGT-A-35／1.2×4表示35KV，T型头，绝缘杆共4节每节1.2米，螺纹式连接。即：4节6米。

七、材质：玻璃树脂绝缘杆

八、主要用途：用于分合高低压开关、拉合电闸及用于带电作业线夹。

九、本系列产品按照国家标准“SIO9001:2000带电作业用绝缘杆通用技术条件”的技术要求进行生产及检测。

本厂产品经国电公司电力安全工器具质量监督检验测试中心，国电公司施工机械质量检测中心检测，属部颁标准的合格产品，全部产品已由中国人民保险公司承担产品责任保险。

我公司生产的玻璃钢管是真正的环氧树脂材料，环氧树脂具有硬度高，绝缘好等特点。主要用于令克棒，接地线上的接地棒，安全围栏，测高杆，绝缘夹钳，枪式接地棒，验电器核相仪，刀闸防护架，多节伸缩梯等产品的绝缘操作杆部分。

整根长度分为0.5米，1米，1.5米，2米等，厚度为0.5mm-6mm左右。

我公司专业生产：电力安全工器具，个人保安线，绝缘工具，带电作工具，令克棒，拉闸杆，绝缘棒，测高杆，接地线，绝缘梯，绝缘凳，各种交流验电器，直流验电器，软铜线，安全围栏，安全围网，不锈钢伸缩围栏，各种接地棒，绝缘软梯，多节伸缩梯，PVC标识牌，铝反光标识牌，搪瓷标识牌，不锈钢标识牌，安全帽，绝缘手套，绝缘鞋，液压钳，断线剪刀，放线滑轮，安全绳，安全带，安全工具柜。

　　高压声光验电器在电力企业，如发电厂、变电站是检测电器设备是否带电的专用工具,现场操作具备声光警示，安全可靠。电源用4粒1.5伏纽扣式碱性电池，寿命长。伸缩拉杆绝缘体使用方便。

功能与特点　

1.检测高压交流线路和设备上是否有工频电压。

2.声光报警，双重显示，确保工作安全。

使用和维护　

1.在使用前必须进行自检，方法是用手指按动自检按钮。指示灯应有间断闪光，它散发出间断报警声。说明该仪器正常。

2.进行10KV以上验电作业时，必须执行《电业安全工作规程》工作人员戴绝缘手套、穿绝缘鞋并保证对带电设备的安全距离。

3.工作人员在使用时，要手握绝缘杆最下边部分，以确保绝缘杆的有效长度，并根据《电业安全工作规程》的规定，先在有电设施上进行检验，验证验电器确实性能完好，方能使用。

4.验电器应定期做绝缘耐压试验、启动试验。潮湿地方三个月，干燥地方半年。如发现该产品不可靠应停止使用。

5.雨天、雾天不得使用。

6.验电器应存放在干燥、通风无腐蚀气体的场所。

使用验电器时必须注意其额定电压和被检验电气设备的电压等级相适应，否则可能会危及验电操作人员的人身安全或造成误判断。验电时操作人员应戴绝缘手套，手握在罩护环以下的握手部位，先在有电设备上进行检验，检验时应渐渐将验电器移近带电设备至发光或发声时止，以确认验电器性能完好，有自检系统的验电器应先揿动自检钮确认验电器完好，然后再在需要进行验电的设备上检测，检测时也应渐渐将验电器移近待测设备，直至触及设备导电部位，此过程若一直无声、光指示，则可判定该设备不带电，反之，如在移近过程中突然发光或发声，即认为该设备带电，即可停止移近，结束验电。 另外，风车型验电器只适用于户内或户外良好天气下使用，凡雨、雪等环境条件下，禁止使用。

(1)用高压验电器进行测试时，必须戴上符合要求的绝缘手套;不可一个人单独测试，身旁必须有人监护;测试时，要防止发生相间或对地短路事故;人体与带电体应保持足够的安全距离，10kV高压的安全距离为0. 7 m以上.室外使用时，天气必须良好，雨、雪、雾及湿度较大的天气中不宜使用普通绝缘杆的类型，以防发生危险。

(2)使用前，要按所测设备(线路)的电压等级将绝缘棒拉伸至规定长度，选用合适型号的指示器和绝缘棒，并对指示器进行检查，投人使用的高压验电器必须是经电气试验合格的。

(3)对回转式高压验电器，使用前应把检验过的指示器旋接在绝缘棒上固定，并用绸布将其表面擦拭干净，然后转动至所需角度，以便使用时观察方便。

(4)对电容式高压验电器，绝缘棒上标有红线，红线以上部分表示内有电容元件，且属带电部分，该部分要按《电业安全工作规程》的要求与临近导体或接地体保持必要的安全距离。

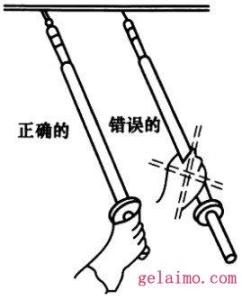

(5)使用时，应特别注意手握部位不得超过护环，如图三所示。

高压验电器使用方法图解(6)用回转式高压验电器时，指示器的金属触头应逐渐靠近被测设备(或导线)，一旦指示器叶片开始正常回转，则说明该设备有电，应随即离开被测设备。叶片不能长期回转，以保证验电器的使用寿命。当电缆或电容上存在残余电荷电压时，指示器叶片会短时缓慢转几圈，而后自行停转，因此它可以准确鉴别设备是否停电。

(7)对线路的验电应逐相进行，对联络用的断路器或隔离开关或其他检修设备验电时，应在其进出线两侧各相分别验电。对同杆塔架设的多层电力线路进行验电时，先验低压、后验高压，先验下层、后验上层。

(8)在电容器组上验电应待其放电完毕后再进行。

(9)每次使用完毕，在收缩绝缘棒及取下回转指示器放人包装袋之前，应将表面尘埃擦拭干净，并存放在干燥通风的地方，以免受潮。回转指示器应妥善保管，不得强烈振动或冲击，也不准擅自调整拆装。

(10)为保证使用安全，验电器应每半年进行一次预防性电气试验。
