风包压力过高的原因并不是高压风机的工作压力过大,而是风包安全阀堵塞以及风包内壁可燃物燃烧使风包中压力极速上升。风包释压阀主要安装在风包出口管路正对气流方向上,释压阀的口径不得小于出风管的直径,释放压力应为空气压缩机最高工作压力的1.2-1.4倍,当风包压力超过释压阀的释压临界点时,风包释压阀的活塞会自动打开,达到释放压力的目的。[1]

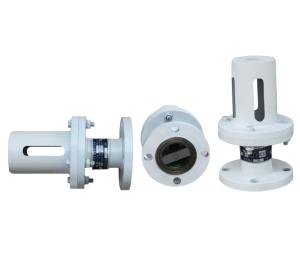

风包释压阀
释压阀由气缸、活塞组、保护罩等组成。[1]
气缸由左、右端法兰及气缸体组焊而成。
为了增强耐磨性和防止生锈,气缸内表面镀硬铬。
活塞组由卡板、0形密封圈、活塞、拉杆等组成。[1]
活塞组可从气缸左端装入并通过卡板将活塞组固定在气缸中,使之无法左右移动。
保护罩由法兰、简体和挡盖组焊而成。
当释压阀释压时,保护罩可防止活塞飞出伤人,起安全保护作用。
当空压机系统正常工作时,系统压力≤0.785(8kg/cm2),在此压力下,释压阀正常工作。[1]
当风包因积炭着火或由于某种原因导致风包内气体爆炸时,系统内 温度,压力瞬时升高,当压力升至1.03±0.049MPa(10.5±0.5kg/cm2)时拉杆立即拉断,释压阀释压。
风包及管路中的高气体得以迅速释放,从而起到缓解爆炸冲击波,避免产生事故的作用。[1]
释压阀的规格和参数如下表:[2]
型号 | 工作压力(Mpa) | 释放压力(Mpa) | 适用的空压机容量(m3/min) |
QHF-50 | 0.785×105(8kgf/cm2) | 1.03±0.049(10.5±0.5kgf/cm2) | 1.5 |
QHF-65 | 0.785×105(8kgf/cm2) | 1.03±0.049(10.5±0.5kgf/cm2) | 3 |
QHF-80 | 0.785×105(8kgf/cm2) | 1.03±0.049(10.5±0.5kgf/cm2) | 6 |
QHF-100 | 0.785×105(8kgf/cm2) | 1.03±0.049(10.5±0.5kgf/cm2) | 10 |
QHF-125 | 0.785×105(8kgf/cm2) | 1.03±0.049(10.5±0.5kgf/cm2) | 20 |
QHF-150 | 0.785×105(8kgf/cm2) | 1.03±0.049(10.5±0.5kgf/cm2) | 40 |
QHF-200 | 0.785×105(8kgf/cm2) | 1.03±0.049(10.5±0.5kgf/cm2) | 60 |
QHF-250 | 0.785×105(8kgf/cm2) | 1.03±0.049(10.5±0.5kgf/cm2) | 100 |
[2]
型号 | 工作压力(Mpa) | 释放压力(Mpa) | 适用的空压机容量(m3/min) |
QHF-50 | 0.785×105(8kgf/cm2) | 1.03±0.049(10.5±0.5kgf/cm2) | 1.5 |
QHF-65 | 0.785×105(8kgf/cm2) | 1.03±0.049(10.5±0.5kgf/cm2) | 3 |
QHF-80 | 0.785×105(8kgf/cm2) | 1.03±0.049(10.5±0.5kgf/cm2) | 6 |
QHF-100 | 0.785×105(8kgf/cm2) | 1.03±0.049(10.5±0.5kgf/cm2) | 10 |
QHF-125 | 0.785×105(8kgf/cm2) | 1.03±0.049(10.5±0.5kgf/cm2) | 20 |
QHF-150 | 0.785×105(8kgf/cm2) | 1.03±0.049(10.5±0.5kgf/cm2) | 40 |
QHF-200 | 0.785×105(8kgf/cm2) | 1.03±0.049(10.5±0.5kgf/cm2) | 60 |
QHF-250 | 0.785×105(8kgf/cm2) | 1.03±0.049(10.5±0.5kgf/cm2) | 100 |
高压风机用释压阀主要是对高压风机的压力进行调节,将高压风机用释压阀安装在风机出口或入口管道上面,释压阀将超过的压力通过风流释放出,从而起到保护高压风机的作用。[2]
高压风机释压阀
1、当压力超过高压风机设置的压力值时,或高压风机内压力波动幅度超过设定值时,释压阀在0.2秒内,立即全部打开,将超过的压力通过风流释放出.从而起到保护高压风机的作用,当高压风机机内压力降至安全值内时,阀门缓慢关闭,不会引起第二次高压风机压力波动.当空气压力大于高压风机预先设置的压力值时,或者在高压风机内压力值波动幅度大小超过设定值时,释压阀就会在半秒的时间内,瞬间全部打开,将超过的那部分压力通过风流释放出.这样就能起到保护高压风机的作用。[2]
2、当高压风机内的压力降低到安全值内时,释压阀门就会缓缓的关闭,这样就不会引起再次的高压风机压力浮动。[2]
a、体外表材料为塑胶,内部结构为钢网[2]
b、RV-01系列释压阀调适值为0-300mbar,RV-02系列释压阀的压力调适值为0-600mbar。[2]
1、首先必须详细了解高压风机在每分钟的风量,然后根据风量来确定释压阀的型号。[2]
2、释压阀的规格分为RV-01、RV-02。[2]
3、购买高压风机用释压阀需请教高压风机供应商,确认规格后再进行购买。

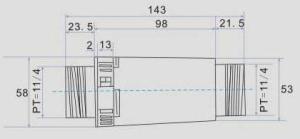

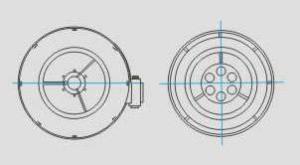

高压风机用释压阀尺寸图[2]
