超高压容器

在化学工业、石油化学工业、粉末冶金和新型食品杀菌等领域超过100MPa压力称为“超高压”，而把100MPa以上承载的压力容器称为超高压容器，现代工业和食品行业用超高压容器大多在100MPa—1000MPa。

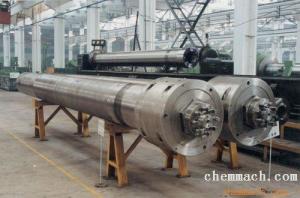

单体式超高压容器单层整锻式超高压容器在厚壁容器中采用最早、应用最为广泛。整体锻造出的筒体质量较好,特别适合焊接性能较差的高强钢所制造的超高压容器。但由于其自身的受力特点和锻件尺寸的限制,单层整体锻造筒体不能用于压力较高和尺寸较大的场合。

热套式超高压容器筒体结构可利用套合预应力,改善筒体内应力的分布不均匀性,提高材料利用率。这种结构还可以抑制裂纹在层间的扩展,一定程度上保障设备的安全。为在整个筒体长度上得到均匀的套合预应力,须对套合面进行精确的机械加工,并精心控制套合工艺,使得热套筒体的工艺复杂,对大而长的筒体进行套合较为困难。

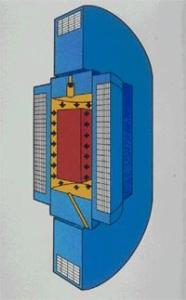

缠绕式超高压容器绕丝式超高压容器的筒体是一种组合筒体,它可以通过控制缠绕的拉力而实现器壁中的应力均匀化,这比热套筒体中控制过盈量更方便,也比热套筒体容易制作;同时,绕丝筒体还具有选材容易、重量轻、安全可靠等优点。但这种筒体结构的最大缺点是不能承受轴向载荷,也不能提供较为满意的封头结构。

超高压管式反应器采用的是直径为25 ～ 50mm、长度为210～1000 mm 的细长管子,以前自增强处理在超高压容器方面用得较多的也是管式反应器。

美国的ASME Ⅷ- 3《高压容器另一建造规范》

日本的HPIS C - 103《超高压圆筒容器设计指针》

欧盟的97/ 23/ EC《承压设备法规》

中国TSG R0002-2005《 超高压容器安全技术监察规程》

出版/发行时间: 2002-08-01

出版社:化学工业出版社

丛书名:化工设备设计全书

作者:邵国华

ISBN: 7-5025-3860-7

版次: 1

开本: 1/16

页数: 345

《化工设备设计全书》计划出版15种，计有：《化工设备用钢》、《化工容器》、《高压容器》、《超高压容器》、《换热器》、《塔设备》、《搅拌设备》、《球罐和大型储罐》、《废热锅炉》、《干燥设备》、《除尘设备》、《铝制化工设备》、《钛制化工设备》、《石墨制化工设备》和《钢架》等。

本书可供超高压容器设计、研究、制造及使用管理的工程技术人员参考。

第一章 绪论

第二章 超高压容器的筒体结构型式

第三章 超高压容器应力分析及强度计算

第四章 自增强技术及其在超高压容器设计中的应用

第五章 超高压容器的疲劳及其设计计算

第六章 超高压容器的零部件

第七章 超高压容器用钢

第八章 超高压容器的检测

第九章 超高压容器的安全技术
