纤维分离机

纤维分离又称制浆或解纤。植物性原料分离成细小纤维的过程。纤维分离的目的是制成纤维浆料，用以制造纤维板。分为粗分和精磨两个过程。粗分主要是把木片分离成个体纤维或纤维束，其中也有部分被被切断或撕裂。精磨主要是把未完成分离的纤维束，进一步分离成个体纤维，并使其进一步分丝、帚化、疏解的更细，增大纤维的总比表面积。纤维分离法通常分为机械法和爆破法两大类。其中机械法又可分为加热机械法、化学机械法和纯机械法3种。其中加热机械法为国内外纤维板生产部门广泛运用。该法又分为热磨法和高速磨浆法^[1]。

纤维分离机，涉及有槽体、叶轮、筛板、传动装置、沉渣管和底座组成。底座是主体支撑件，安装在底座上的槽体整体呈锥形，槽体的小锥端设有进浆口，大锥端的中心设有轻杂质排放口，大锥端的底部设置有重杂物排放口，大锥端内底部设置有利于收集重杂物用的挡板。

槽体的中心设置有传动装置，叶轮安装在传动装置的主轴上，主轴带动叶轮高速旋转。筛板上镶有底刀，防止纤维缠绕叶轮。槽体的外下部，设置有沉渣管，沉渣管上设有两个气动排渣阀，通过电气控制箱控制重杂物的定期排放。本实用新型的所有闸阀均采用电气控制箱自动控制。新型所述的纤维分离机可避免杂质的碎解细化，降低后续筛选设备的负荷，可作为较理想的疏解、除杂的设备。

纤维杂质分离机纤维杂质分离机属棉纺厂开清棉工程中的辅助设备之一。主要适应于对FU051型废棉除杂机处理后的纤维作进一步的开松除杂处理，以及对梳棉机的车肚花、斩刀花等废棉直接开松除杂，以达到充分利用可纺纤维和减少原棉消耗之目的。中国80年代初期研制生产FU061型纤维杂质分离机由于受结构等方面的限制，主要存在三方面的问题。（1）原料在给棉罗拉与给棉板处喂入困难；（2）经开松除杂后的纤维，由于受尘笼内负压气流的影响，往往不能被剥棉罗拉从尘笼上剥离；而造成纤维输出困难；（3）内藏式双叶轮风机，其叶轮轴穿过整个车肚。

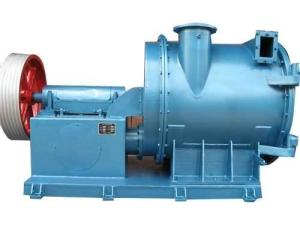

复式纤维分离机复式纤维分离机是消化吸收日本进口的aikawa复式纤维分离机机型设计的。主要用于分离废纸浆中的轻重杂物，并对来自水力碎浆机的浆料进行二次碎解。与本机的配用时，水力碎浆机底部筛板筛孔可适当增大，提高了其生产能力。集碎解、除杂、筛选功能于一体，左半部分为碎解系统，右半部分为筛选系统，结构紧凑，效率高，可大大简化了废纸处理流程，降低了能耗。

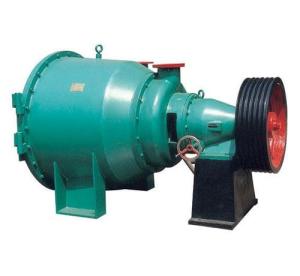

单式纤维分离机单式纤维分离机是一种造纸制浆过程中碎解、分离和筛选纤维的现代化设备，装置纤维分离机的碎浆流程，可以提高现有水力碎浆机的生产能力，减少原料的预处理，可以节约10-20%的单位能量消耗，可以获得优质的浆料，纤维损耗少。

纤维分离原棉开松系统分包含配棉箱、给棉罗拉、开松打手，主要将配棉箱内的原棉充分开松，使得异性纤维完全暴露在棉流表面均匀进入模块2的透明管道；

纤维分离照明成像系统包含透明管道、灯管、高速彩色相机、图像采集卡，为系统提供足够的照明以及获取清晰的棉流图像；

纤维分离数据处理显示系统包含先进的工业处理计算机、显示器、自行开发的处理软件，将获取的图像数据进行分析处理，准确发现棉流中的各种异性纤维并将检测结果通知给模块4；

纤维分离杂质清除以及收集系统包含气包、电磁阀、电磁阀控制电路板、抽异性纤维的风机以及收集异性纤维的滤布袋子，接受来自模块3的信息，准确将含有异性纤维的小撮棉花喷出并收集到袋子里面。

纤维分离机筛盘参数

主要技术参数：

筛框直径:φ1600mm

筛板尺寸范围：2000mm×6000mm

最小缝宽：0.1mm 弧型V丝筛板最小缝宽：0.05mm

最小孔径:0.8mm 电子束打孔白水筛最小孔径0.1mm

耐磨层厚度：0.2—0.5mm

耐磨层硬度：HV900—1100

筛框不柱度：0.5mm

电化学抛光无挂浆现象

加工材料:SUS316L、SUS316、SUS304、321

生产能力:楔型筛框:3000台/年孔筛板:6000平方米/年缝筛板:2000平方米/年其它筛框:2000台/年
