预应力混凝土安全壳

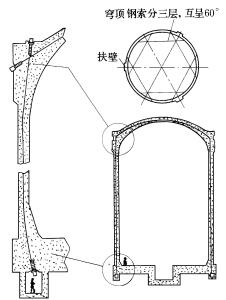

预应力混凝土安全壳 60年代中期，法国首先采用带有薄钢板衬里的预应力混凝土安全壳，其后在美国等国家推广，并有所发展。按发展时间先后大致有三种型式：①第一种预应力混凝土圆筒形安全壳采用扁拱顶，布置了三组互成120°的预应力钢索，筒壁环向预应力钢索锚固在六个扶壁上，竖向预应力钢索上端锚固在顶端环梁上，下端锚固在安全壳底板中设置的环形廊道顶部(见图)。②第二种预应力混凝土安全壳将扶壁数量减少到三个，为工艺布置留出较多的工艺管道及电气贯穿件开孔所需的位置。环向预应力钢索锚固在相隔240°的扶壁外侧而穿过了一个中间扶壁的内侧，这样锚头亦大为减少。设计中充分发挥普通钢筋的作用，使筒壁预应力有所降低。③第三种预应力混凝土安全壳将拱顶改为半球形，省去了环梁，拱顶的预应力钢索与筒壁竖向钢索合而为一，呈倒U形，改善了安全壳结构的受力性能，因而比第二种更经济合理，钢索的长度超过150m，对施工技术要求较高。

这类安全壳依靠本身巨大的容积，再配以喷淋冷却系统，来限制失水事故时大量水蒸气所产生的压力升高。通常这种安全壳的设计压力为0.4~0.5MPa。整个构筑物用6mm的钢板焊起来作为内衬，用以防止蒸汽泄漏。一般要求安全壳在设计压力下24h内泄漏量应小于安全壳内气体自由体积的0.1%~0.5%。
