KM101电动机保护装置

1、 可对电动机的运行电流、电压等进行精确测量。

2、 可对电动机进行堵转、短路、漏电、不平衡（断相）、启动超时、过载、欠载、过压、欠压、PTC温度等综合保护。

3、 可对电动机实现直接启动、直接-旁路启动、正反启动、正反-旁路启动、星三角启动、自藕降压启动六种启动方式。

4、 提供RS-485通讯功能，支持自定义协议、Modbus_RTU、Profibus_DP通讯协议。

5、 具备多路可编程输入/输出接口，可以满足各种工艺和控制要求。

6、 采用高性能微处理器(MCU)，响应速度快、动作及时可靠。

7、 完善的软、硬件设计，具备自检和自校准功能，高度的可靠性和稳定性。

8、 整机外形结构紧凑美观、安装方式灵活方便。

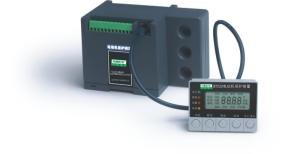

苍南开民KM101电动机保护装置KM101电动机保护器装置标准配置由基本单元、操作显示单元两部分组成；根据需要可以选配外置传感器、标准电流互感器和零序电流互感器。

该产品采取模块化设计结构，产品体积小、结构紧凑、安装方便，在低压控制终端MCC柜中、1/4模数及以上的各种抽屉柜中可直接安装使用。

该产品支持DCS/PLC硬接线模式（DC4~20mA拟量输出、报警/保护信号输出）和RS-485网络通讯模式，方便用户对MCC进行集中控制。

KM101电动机保护装置集测量、保护、控制、联锁、通讯等功能于一体，可对三相异步电动机和增安电动机进行保护控制，是石油、化工、煤炭、电力、冶金、市政等行业电动机保护的理想产品。

该产品适合对交流380/660V的三相异步电动机、增安型电动机、变频调速的电动机进行保护和控制，主回路电动机的额定电流范围为0.1~400A。

技术指标

常规描述

工作环境 工作温度：-30℃～+70℃ 环境湿度：<90%

工作电源 AC220V

主回路 380/660ACV 10Hz～55 Hz

准确度 三相电流准确度优于1.0%FS

4～20mA电流输出准确度优于0.3%FS

抗震 10g/5ms

安装方式 标准35mm导轨和直接螺丝固定

规格电流 内置传感器:1A,6.3A,25A,63A,100A

外置传感器或标准电流互感器:200A,400A

应用范围三相异步电动机、变频范围、增安型电机、馈线

外形尺寸 115×95×110mm（长×宽×高）

保护功能

堵转保护√

短路保护√

接地保护√

漏电保护√

启动超时保护√

过载保护√

不平衡保护√

欠载保护√

过压保护√

欠压保护√

温度（PTC）保护 （选配）

模拟量输入保护 （选配）

晃电自启动 （选配）

控制动能

直接启动（软启动）√

正反转启动√

星三角启动√

自藕降压启动√

状态量输入

可编程开关量输入 24VDC产品内部供电，光电隔离6路 （选配）

控制量输出

5A/250VAC最大开关电压值380VAC

继电器输出 机械寿命10万次

基本配置：5路

模拟量输出

可编程（出厂默认A相电流）

DC4～20mA输出 24VDC内部供电

（选配）

网络通讯功能

支持PROFIBUS_DP协议 （选配）

标准RS-485接口 支持MODBUS_RTU协议 （选配）

自定义协议 （选配）

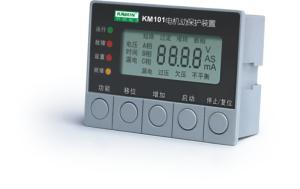

该单元通过带屏蔽的网线（RJ45接口）与基本单元连接，显示

电机运行数据、设定电机保护参数及控制电机的启停。

显示方式：灰底黑字、夜晶（LCD）、背光显示。

苍南开民KM101电机保护装置技术指标

显示内容

A、B、C三相电流循环显示

电机正常运行时 漏电流显示（有此选项时）

频率显示

电压显示

电机故障时 故障类型代号和故障数据

轻触按键

功能键 用于功能切换

移位键 用于移动光标

增加键 设定时增加设定数字

启动键 就地启动电机

停止/复位键 就地停止电机/设定复位/故障复位

指示灯

名称 颜色 状态 说明

运行灯 绿色 常亮 电机正在运行

不亮 电机未启动

设定灯 红色 常亮 装置处于设定状态

故障灯 红色 常亮 故障跳闸

闪烁 故障报警

就绪灯 绿色 常亮 装置正常

闪烁/不亮 装置自诊断失败

外形尺寸 80×60×30mm（长×宽×高）

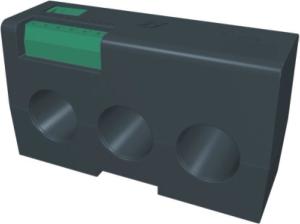

该产品可根据现场需要及电流范围来选择电流传感器，共有内置电流传感器、外置电电流传感器及标准电流互感器三种。外置电流传感器如下图所示：

技术指标

规格电流（A）1，6.3，25，63，100

内置电流传感器 最大穿线直径15 mm

连接方式 直接连接

规格电流（A）200，400

外置电流传感器 最大穿线直径30mm

连接方式0.6m带屏蔽的网线、RJ45接口

标准电流互感器 主回路额定电流为200A以下：选400/5A

主回路额定电流为200A以上：选600/5A

选型说明

选 项 选型代码 说 明

配置模式 A/B 详细信息请参阅2.5典型配置

规格电流 1……7 1：1A，2：6.3A，3：25A，4：63A，5：100A，

6：200A，7：400A（特殊规格定制）

TA：RS485通讯，自定义协议

通讯协议 TA/TB/TC TB：RS485通讯，Modbus_RTU协议

TC：RS485通讯，Profibus_DP协议

模拟量输出 M 0.3%FS，内部DC24V供电

数字量输入 D 6路带光电隔离的数字量输入

可编程继电器输出 R 4路可编程继电器输出

漏电保护 L 支持漏电保护

PTC温度保护 P 支持PTC温度保护

晃电自启动 H 支持晃电自启动

模拟量输入保护 A 支持模拟量输入保护

供电电流 220V 可不写

1、主回路：AC380/660V,10HZ~55HZ。

2、该装置工作电源：AC220V。

3、该装置输出接点容量：AC220V/5A。

4、环境条件：-30℃~70℃、相对湿度<90%、无强腐蚀气体、无强干扰的电磁场。
