什么是直流配电屏?顾名思义,就是对直流电进行分配并输出的一种机柜。直流配电屏有多种型号,可以将一路直流输入分成多路输出,也可将多路直流输入分成多路直流输出。
复杂的配电屏还会配置蓄电池组和监控单元,蓄电池组可做为备用电源供电,监控单元则可对整个配电屏系统进行监控管理。

工作原理

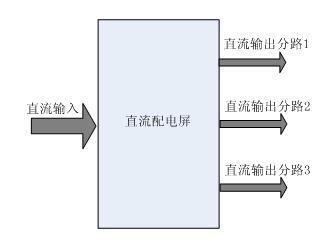

下面是某直流配电屏的基本工作原理框架。此直流配电屏将一路直流输入分成三路直流输出,这就是直流配电屏的基本功能。

选择蓄电池

若给直流配电屏配置蓄电池,电池容量选择要进行直流负荷的统计。直流负荷按性质分为经常负荷、事故负荷、冲击负荷。根据这三种直流负荷统计,就可以计算出事故状态下的直流持续放电容量。

  • 经常负荷主要是保护、控制、自动装置和通信设置。
  • 事故负荷是指停电后必须由直流配电屏供电的负荷,如UPS、通信设置等。
  • 冲击负荷是指极短时间内施加的大电流负荷,比如断路器分、合闸操作等。
    通常情况下:
  • 在220 kV的变电站,直流配电屏的蓄电池要选择两组电池,电池容量是50 AH-200 AH
  • 在110 kV的变电站,直流配电屏的蓄电池要选择一组电池,电池容量是100 AH-150 AH
  • 在35 kV的变电站,直流配电屏的蓄电池要选择一组电池,电池容量是50 AH-100 AH。
