自力式温度控制阀

自力式温度控制阀

中文名 自力式温度控制阀
特点 调温范围广、响应时间快
目录导航

工作原理

自力式温度控制阀利用感温液体不可压缩的原理而实现温度自动调节。当控制温度升高时感温液体膨胀产生的推力将热媒关小,以降低输出温度;当控制温度降低时感温液体收缩,在复位装置的作用下将热媒开大,以提高输出温度,从而使被控制的温度达到和保持在所设定的温度范围内。

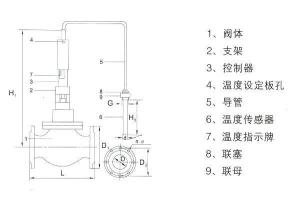

自力式温度控制阀的结构示意图:

自力式温度控制阀结构图自力式温度控制阀结构图

性能指标

公称通径DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

KV值(m3/h)

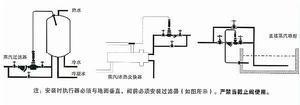

自力式温度控制阀的安装图自力式温度控制阀的安装图3.25

8

12.5

20

32

50

80

120

180

260

350

450

500

最大允许压差

PN16

1.6

(MPa)

PN25

2.5

公称压力(MPa)

PN16(阀体材质为球墨铸铁 工作温度≤220℃) PN25(阀体材质为铸钢 工作温度≤350℃

温度设定范围(℃)

25℃、35-110℃

平衡元件

不锈钢316L波形管

导管长度(m)

3.5-20

流通介质

蒸气、水、热油

温度控制阀

自力式电动式温控阀广泛应用于城市供暖、供气、空调制冷等的楼宇自动控制系统。西门子温控阀也适用于化工、石油、冶金、电力、食品、药业等行业的生产过程自动控制系统。采用德国西门子(SIEMENS)电动执行器,可以接受各种控制信号,并具有断电自动关闭热源功能、在系统突然断电情况下保护下有设备,实现最佳的安全控制。自力式温控阀的适用介质:蒸汽、冷/热水及其它非腐蚀性介质流体的流量调节,从而实现调节系统的温度、湿度、压力、流量的功能。

自力式温控阀的特点:
采用原装进口德国西门子液压弹簧复位执行器,具有功耗低,输出力量大,响应时间短、到位迅速等特点。
接受控制系统输出的开关量或标准模拟量(DC0-10V或DC4-20mA)控制信号,并同时输出阀位反馈信号。
GLPD系列电动调节阀采用平衡时阀体,内置平衡组件;可在大压差工况下长期稳定、精确控制。
阀体外密封采用V型环高温密封组件,排除阀杆卡死或泄漏的隐患。
阀芯和阀口一对一研磨,确保内泄漏量低于国家标准。
阀体GB法兰连接,安装方便,公称通径15mm-300mm

特点

1.体积小、重量轻、安装简易

2.准确可靠寿命长

3.免维修式工作

4.调解设定简易

5.无源工作(无电源、气源正常工作)

6.无需昂贵的调试费用

7.阀体密封采用V型环高温密封组件,防止了阀杆过紧抱死或漏气的可能性。
