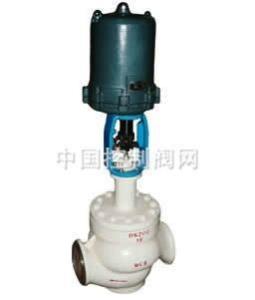

防爆电动笼式单座控制阀

型号：CV3000-DHSC 防爆电动笼式单座控制阀

CV3000–DHSC防爆电动笼式单座控制阀适用于高压差易产生闪蒸空化的场合，是一种高性能的单座控制阀，坚固的套筒保护阀体不受闪蒸和空化的破坏。阀结构紧凑，有呈 S流线型的通道，使其压降损失小，流量大，可调范围广。阀芯导向面积大，抗振性好。控制阀的泄漏量符合ANSI B16.104标准。控制阀配用多弹簧薄 膜执行机构，其结构紧凑，输出力大。

本产品符合GB/T4213-92、VDS4006-92标准。

阀体型式 直通单座铸造球形阀

公称通径 40、50、65、80、100、150、200mm

公称压力

连接型式

法兰连接：FF、RF、RJ、LG

法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB/79-59等

焊接连接：嵌接焊SW（40～50mm） 对接焊BW（65～200mm）

阀体材料

铸钢（ZG230-450） 铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等

上 阀 盖

常温型（P）：-17～+230℃

伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃

伸长Ⅱ型（EⅡ）：-100～-45℃

伸长Ⅲ型（EⅢ）：-196～-100℃

注：工作温度不准超过各种材料的允许范围

压盖型式 螺栓压紧式

密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀芯型式 单座套筒式柱塞型阀芯

套筒形式 分离式套筒

材料

不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L） 不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

型式

DKZ系列电动执行机构；

361L系列电子式电动执行机构；

SKZ系列电子式电动执行机构；

PSL系列电子式电动执行机构

输入信号

DKZ执行机构: Ⅱ型0～10mA?DC(输入电阻200Ω)；Ⅲ型4～20mA·DC(输入电阻250Ω)

361L执行机构: 4～20mA·DC、1～5V·DC(输入电阻250Ω)

SKZ执行机构: 4～20mA·DC、1～5V?DC

PSL执行机构: 4～20mA·DC

电源电压

DKZ执行机构：220V，50Hz

361L执行机构：220V，50Hz

SKZ执行机构：单相控制220V，50Hz

PSL执行机构：单相控制220V，50Hz；三相控制380V，50Hz

手动机构

DKZ执行机构：手轮

361L执行机构：离合式

SKZ执行机构：手轮

PSL执行机构：手轮

电关式或电开式

定位器、手轮机构、阀位传送器等

泄 漏 量

符合标准ANSI B16.104Ⅳ级，小于额定Cv的0.01%

回差

配DKZ执行机构为1.5%；配361L执行机构为2%；配SKZ执行机构为1%；配PSL执行机构为1%

基本误差

配DKZ执行机构为±2.5%；配361L执行机构为±2%；配SKZ执行机构为±1.5%；配PSL执行机构为±1%

注：采用标准的V型聚四氟乙烯填料时
