- 均压消声器
均压消声器
结构形式
均压消声器是 消声器中的一种，通过压力的控制实现降低 噪声的目的。均压消声器系阻抗复合型，内部吸声元件可灵活更换，可与不同规格的高炉均压 放散阀配套。
适用范围
主要用于控制高炉炉顶均压放散气体产生的动力性噪声，适用于1000、1200、1350、2500、3000、4000m3等高炉。
气体体积：36-80m3；
气体压力：20-40Pa；
气体温度：1-400℃；
放散时间：5-20S
规格性能及结构图
| 消声器 型号 | 适 用 放 散 条 件 | 外形尺寸(mm) | 排 气 管 法 兰 尺 寸 | 平均 消声量dB(A) | 压力 损失(Kpa) | ||||||
| 螺纹分布尺寸 | |||||||||||
| 气体压力(MPa) | 气体 体积(m3) | 气体温度 (℃) | 放散 时间 (s) | L | Φ1 | Φ2 | Φ3 | n-d | |||
| GJX-1 | 0.22 | 40 | 5-150 | 5 | 6800 | 1980 | 1200 | 1320 | 32-Φ30 | >30 | <10.00 |
| GJX-2 | 0.25 | 80 | 100 | 10 | 9500 | 2721 | 1800 | 1970 | 44-Φ39 | >30 | <10.00 |
| GJX-3 | 0.22 | 40 | ≤150 | 5 | 7660 | 1980 | 1220 | 1320 | 32-Φ30 | >30 | <10.00 |
| GJX-4 | 0.2 | 36 | ≤150 | 5 | 7660 | 1980 | 1220 | 1320 | 32-Φ30 | >30 | <10.00 |
| GJX-5 | 0.4 | 80 | <150 | 10-20 | 9500 | 2500 | 1620 | 1760 | 40-Φ36 | >30 | <10.00 |
| GJX-6 | 0.25 | 75 | 150-400 | 5 | 10150 | 2700 | 1620 | 1760 | 40-Φ36 | >30 | <10.00 |
| GJX-7 | 0.25 | 77 | 100-120 | ≤8 | 9800 | 2800 | 1800 | 1970 | 44-Φ39 | >30 | <10.00 |

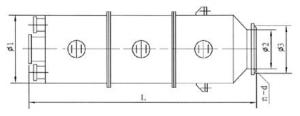

均压消声器结构图
均压消声器结构图
