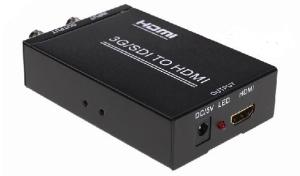

HD-SDI转HDMI转换器

SDI转HDMI转换器　　HD-SDI转HDMI转换器将广播级输出图像使用的SDI信号转换成HDMI影像信号，中继广播与消费型产品的链接器，让SDI信号格式不用经剪辑软件再一次的转换，现场实时转换输出，直接连接投影机、电视。

　　其工作原理是把单路数字分量串行接口(SDI)信号转变成HDMI信号，从而可以将高清SDI摄像机和带HDMI接口的显示终端连接起来，该设备还带有一路环出SDI信号的功能。专为以下应用提供解决方案：电视台、平安城市、公安交警、高速公路、应急指挥中心的高清视频显示等环境。

• 高清数字分量串行接口(HD-SDI)信号）信号转换成TMDS信号输出到带HDMI接口的显示终端设备上
• 支持SDI内嵌音频输入；集成SDI接收器；集成HDMI调制器；
• 将AES/EBU音频嵌入到TMDS信号中，经HDMI输出；
• 音频和图像唇形同步输出；
• 无信号损失
• 视频输出：一路HMDI输出，一路SDI输出
• 安装简单产品参数：

　　1. 功能：SDI转HDMI转换器

　　2. 视频输入信号：高清数字分量串行接口(HD-SDI和3G-SDI)信号

　　3. 视频输出信号：一路HD-SDI输出(环回输出)，一路HDMI信号输出(1080P@60Hz)

　　4. 输入音频信号：SDI内嵌

　　5. 最大工作电流：500mA

　　6. 电源适配器规格：交流输入(50HZ, 60HZ) 100V-240V;输出: DC 5V/1A

　　7. 工作温度：(-15 to +55℃)

　　8. 工作湿度：5 to 90%RH (无冷凝)

　　9. 尺寸(长*宽*高) ：100(W) x65(D) x 25(H) mm

　　10. 重量：250g

　　SDI 接口是数字串行接口(serial digital interface)的首字母缩写。串行接口是把数据字的各个比特以及相应的数据通过单一通道顺序传送的接口。由于串行数字信号的数据率很高，在传送前必须经过处理。

　　HDMI即高清晰度多媒体接口(英文：High Definition Multimedia Interface)是一种全数位化影像和声音传送接口，可以传送无压缩的音频信号及视频信号。HDMI接口可以用于机顶盒、DVD播放机、个人电脑、数位音响与电视机。HDMI可以同时传送音频和影像信号，由于音频和视频信号采用同一条电缆，大大简化了系统的安装。

　　1. 将带SDI接口输出的信号源连接到此设备的SDI接口输入端。

　　2. 通过一根HDMI线，把转换器输出口与终端显示设备连接。

　　3. 把DC 5V/1A的电源与转换器连接起来。^[1]

　　一：通电后电源指示灯不亮

　　请确认是否有连接电源适配器，电源适配器电压输出是否正常。

　　二：HMDI连接高清电视，无显示

　　请检查SDI是否有信号输入，SDI线缆是否符合标准要求，HDMI线缆是否已经连接到电视，信号指示灯是否常亮，电视机是否支持输入的制式。

　　三：传输距离很短

　　请确定您所使用的传输线是否符合RG59标准，建议采用RG59或以上的同轴电缆。

　　四：中继器无输出

　　请确定SDI是否有信号输入，信号指示灯是否常亮，接收端设备是否正常。

　　广泛用于使用SDI信号的各级电视台的播出机房和非编制作领域，也广泛用于各种使用HDMI接口的光端传输领域。
