过梁

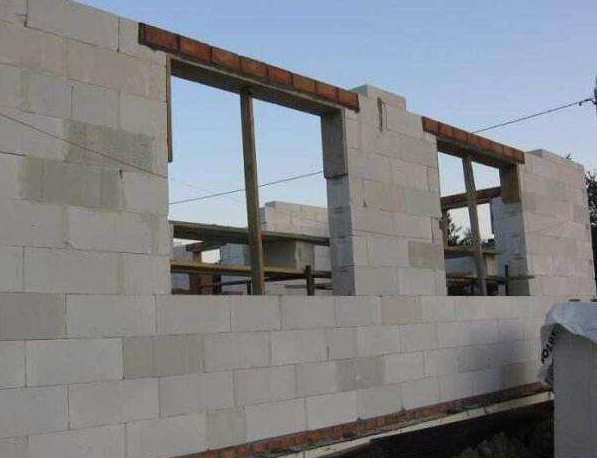

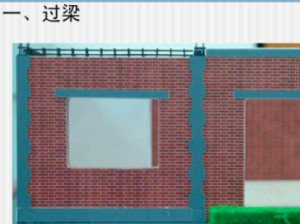

过梁(3)如右图所示，GL表示放在门、窗或预留洞口等等洞口上的一根横梁，称作“过梁”。

过梁是砌体结构房屋墙体门窗洞上常用的构件，它用来承受洞口顶面以上砌体的自重及上层楼盖梁板传来的荷载。

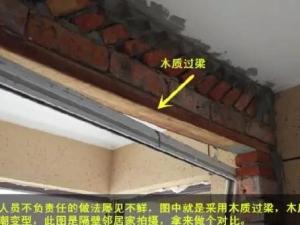

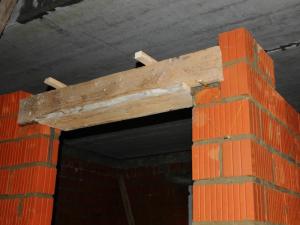

过梁过梁的形式有钢筋砖过梁、砌砖平拱、砖砌弧拱和钢筋混凝土过梁、砖砌楔拱过梁、砖砌半圆拱过梁、木过梁等。

1）钢筋砖过梁：顾名思义，即正常砌筑砖墙时中间夹钢筋

（一般钢筋直径6-8毫米，夹两到三根），根据设计需要、

有砌一层砖夹一层钢筋，也可砌两层砖夹一层钢筋。砖墙

洞口顶部配置钢筋，一般用于荷载不大、跨度较小的门窗、设备洞口等过梁之用，（优点是简单方便快捷，不需要象钢筋混凝土过梁那样立模板）。钢筋砖过梁指在砖过梁中的砖缝内配置钢筋、砂浆不低于M5.0的平砌过梁。钢筋砖过梁，是指在平砌砖定的灰缝中加适量的钢筋而形成的过梁，其底面砂浆处的钢筋，直径不应小于5MM，间距不应大于120MM，钢筋伸入支座砌体内的长度不宜小于240MM，砂浆层的厚度不宜小于30MM，砖砌过梁所用砂浆不宜低于M5.0，其跨度不应超过1.5M。对有较大振动荷载或可能产生不均匀沉降的房屋，不应采用砖砌过梁，而应采用钢筋混凝土过梁。

2）砖拱过梁：平拱、弧拱，用于洞口宽度小于1米。

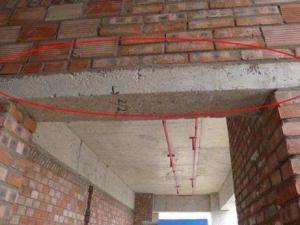

3）钢筋混凝土过梁：常用，多为预制构件。有矩形、L形等形式。宽度同墙厚，高度及配筋根据结构计算确定。两端伸进墙内不小于240mm。

过梁(3)《砌体结构设计规范》GB50003-2011，对过梁规定如下：

7.2.1对有较大震动荷载或可能产生不均匀沉降的房屋，应采用混凝土过梁。当过梁的跨度不大于1.5m时，可采用钢筋砖过梁；不大于1.2m时，可采用砖砌平拱过梁。对有较大振动荷载或可能产生不均匀沉降的房屋，应采用钢筋混凝土过梁。

7.2.2过梁的荷载，应按下列规定采用：

1对砖和砌块砌体，当梁、板下的墙体高度hw<时ιn ιn为过梁的净跨="ιn为过梁的净跨" 过梁应计入梁="过梁应计入梁" 板传来的荷载否则="板传来的荷载否则" 可不考虑梁="可不考虑梁" 板荷载="板荷载">

2对砖砌体，当过梁上的墙体高度hw<ιn 时="时" 墙体荷载应按墙体的均布自重采用="墙体荷载应按墙体的均布自重采用" 否则="否则" 应按高度为ιn="应按高度为ιn" 墙体的均布自重来采用="墙体的均布自重来采用">

3对砌块砌体，当过梁上的墙体高度hw<ιn 时="时" 墙体荷载应按墙体的均布自重采用="墙体荷载应按墙体的均布自重采用" 否则应按高度为ιn="否则应按高度为ιn" 墙体的均布自重采用="墙体的均布自重采用">

7.2.4砖砌过梁的构造，应符合下列规定：

1砖砌过梁截面计算高度内的砂浆不宜低于M5；

2砖砌平拱用竖砖砌筑部分的高度不应小于240mm；

3钢筋砖过梁底面砂浆层处的钢筋，其直径不应小于5mm，间距不宜大于120mm，钢筋伸入支座砌体内的长度不宜小于240mm，砂浆层的厚度不宜小30mm。

过梁钢筋砖过梁受弯矩和剪力作用。当过梁受拉区的拉应力超过砖砌体的抗拉强度时，则在跨中受拉区会出现垂直裂缝；当支座处斜截面的主拉应力超过砖砌体沿齿缝的抗拉强度时，在靠近支座处会出现斜裂缝，在砌体材料中表现为阶梯形斜裂缝。

砖砌平拱和弧拱过梁在跨中开裂后，会出现水平推力。此水平推力由两端支座处的墙体承受。当此墙体的灰缝抗剪强度不足时，会导致支座滑动而破坏，这种破坏在房屋端部的墙体处较易发生。

钢筋混凝土过梁的破坏形式同一般受弯构件，即受弯及受剪破坏，有时要考虑两端支承处砌体的局部受压破坏。

过梁(3)举例：如GL-4122，表示：洞口为1.2米，过梁宽为0.24米，过梁钢筋和混凝土等级按照2级施工。

即是GL-ABCD，GL表示过梁的简称代号，A表示墙厚，以2、4、7分别表示120、240、370墙；BC一般何用，表示洞口的净宽，如12就表示洞口宽度为1200毫米，一般用Ln表示；D表示外加荷载等级以1、2、3、4分别表示0、15、30、45KN/m；有的地方如GLP-ABCD在GL后有P表示墙体为多孔材料。另外，现使用的过梁支座处（也称搁置长度）的考虑为250毫米。故在过梁施工制作时要考虑洞口长度+两个支座的长度即为一个构件的标准长度，一般用L表示。

以上面的GL-4122为例，构件的长度为1200+500=1700，其1700就是这个构件的实际的标准长度，无论是现浇过梁还是预制过梁，都必须是这个长度。
