投入式液位变送器

液位变送器        投入式液位传感器（静压液位计/液位变送器/液位传感器/水位传感器）CBM－2100、CBM－2700是种测量液位的压力传感器．

        投入式液位变送器是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。经过温度补偿和线性校正。转换成标准电流信号输出（一般为4～20mA/1～5VDC）。投入式液位变送器的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用极为方便。

        CBM－2100、CBM－2700系列投入式液位传感器（液位计）适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。用户可根据需要任选4～20mA、 0～5v、 0～10mA等标准信号输出方式。

　　用静压测量原理：

　　当投入式液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ = ρ .g.H + Po

　　式中：

　　P ： 液位计迎液面所受压力

　　ρ：  被测液体密度

　　g ： 当地重力加速度

　　Po ：  液面上大气压

　　H ： 投入式液位变送器投入液体的深度

　　同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ，使传感器测得压力为：ρ .g.H ，显然 , 通过测取压力 P ，可以得到液位深度。

       稳定性好，精度高。

　　投入式液位变送器直接投入到被测介质中，安装使用相当方便。

　　固态结构，无可动部件，高可靠性，使用寿命长从水、油到粘度较大的糊状都可以进行高精度测量，不受被测介质起泡、沉积、电气特性的影响宽范围的温度补偿。投入式液位变送器具有电源反相极性保护及过载限流保护。

       工艺: 扩散硅 陶瓷电容 蓝宝石 电容任选

       分体式一体式可选

       量程: 0---0.5---200米

       输出: 4---20mA (2线制)

       供电: 7.5---36VDC   推荐24VDC

       CBM-2100/CBM-2700 投入式静压液位计

       可靠防腐并带有陶瓷测量单元的探头，用于净水、污水及盐水的物位测量。

     应用案例

        1.游泳池

           液位传感器是一种用来测水深的传感器，液位传感器中使用得最多的就是投入式液位传感器，投入式液位传感器具有体积小，精度高，便于安装的特点。近年来游泳馆飞速发展，为了自动控制游泳池的水深和确保游泳者的安全，我们可以使用投入式液位传感器。

　　   投入式液位传感器在游泳馆内主要应用在两个方面。第一，用于控制水池中水的深度，利用投入式液位传感器结合抽放水系统，实现自动控制水池中水的深度。第二，我们可以在游泳装备上装上投入式液位传感器，当游泳着潜入一定深度达到一定时间时就输出报警信号。

投入式液位变送器参数表

　　测量范围：0.3～110m

　　精度：0.2、0.5、1.0级

　　工作温度：-20～80℃

　　输出信号：二线制4～20mADC

　　电源电压：标准24VDC（12～36VDC）

　　不灵敏区：≤±1.0%FS

　　负载能力：0-600Ω

　　相对温度：≤85%

　　防护等级：IP68

　　防爆标志：ExiaⅡCT4-7

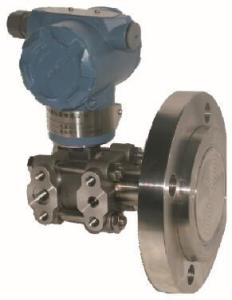

　　投入式液位变送器它可将各种物位参数的变化转换成标准电流信号，远传至操作控制室，供二次仪表或计算机进行集中显示、报警或自动控制。其良好的结构及安装方式，可适用于 高温、高压、 强腐蚀、易结晶、防堵塞、防冷结以及 固体粉状、粒状物料等特殊条件下的液位，料位或物位的连续检测，可广泛应用于各种工业过程中的检测控制。

 　　结构简单：无任何可动或弹性元件，因此呆靠性极高，维护量极少。

 　　安装方便：内装式结构尤其显示出这一特点，无需任何专用工具。

 　　调整方便：零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变，两个调整互不影响。

 　　用途广泛；适用于高温高压、强腐蚀等介质的液位测量。

 　主要技术指标 　　

        有效检测范围：0-0.2-20m 　　

        精 度：0.5级、1级、1.5级

 　　承压范围：负压、常压、高压(32MPa以下) 　　

        工作温度：-50～240℃ 　　

        环境温度：-20～75℃

 　　适用介质：酸、碱、盐或对聚四氟乙烯无腐蚀的任意介质

 　　输出信号：4-20mA、二线制 　　

        供电电源：负载电阻 0-750Ω DC24V

　　 固定方式：螺纹安装M20×1.5、M27×2 法兰安装DN15、DN25、DN50、DN80。

 　　现场显示：模拟显示0-100%、数字显示、现场深度

• 1.开放液罐的低液位监控
• 2.井或开放水域的深度或液位测量
• 3.地下水水位测量
• 4.污水处理，给水
• 5.化工和制药工业
• 6.恒压供水系统等行业液位的测量与控制

1. 液位计应安装在静止的深井、水池中时，通常把内径Φ45mm左右的钢管(不同高度打若干小孔，以便水通畅进入管内)固定于水中，然后将投入式液位变送器放入钢管中即可使用。
2. 变送器的安装方向为垂直，投入式安装位置应远离液体出入口及搅拌器。
3. 在有较大振动的使用场合，可在变送器上缠绕钢丝，利用钢丝减震，以免拉断电缆线。
4. 测量流动或有搅拌的液体的液位时，通常把内径Φ45mm左右的钢管(在液体流向的反面不同高度打若干小孔，以便水通畅进入管内)固定于水中，然后将投入式液位变送器放入钢管中即可使用。
