磁通计

　    一种没有反抗力矩的磁电系检流计。其可动部分所带动的指针可停留在标尺上的任意位置，并且工作在极度过阻尼状态。使用时，将其动圈与外接磁通探测线圈相联。当探测线圈所链合的磁通量有变化时，线圈中产生感应电动势，使磁通计的指针由原来的位置α1偏转到新的位置α2，两位置的差值（Δα＝α2-α1）与感应电动势的时间积分成比例，从而也与磁通量的变化Δφ成比例。磁电式磁通计按毫韦伯分度，又称毫韦伯计。其上装有调整机构，可在读数前将指针调到零点或其他便于读数的位置。但其灵敏度较低，仅为 0.1毫韦伯／分度。如要求更高的灵敏度，须使用冲击检流计或使用电子式、数字积分式磁通计。

　    由电子式积分器与指示仪表组成(见图)。积分器用集成放大器加阻容反馈构成;指示电表可以是机械式指示电表，也可以是数字电压表。当探测线圈中所链合的磁通变化Δφ时，线圈中感应出电动势e，此时，积分器的输出电压e0=-nΔφ/RC(n为探测线圈的匝数，R为电阻，C 为积分电容)，从指示电表上即可读出与探测线圈相链合的磁通的变化量。20世纪80年代的电子式磁通计的灵敏度大约可达10-3毫韦伯/分度，远高于磁电式磁通计，但仍低于冲击检流计。

　    由电压－频率变换器与计数器构成。探测线圈中的磁通变化Δφ所感生的电压e，由电压-频率变换器转换为脉冲链，其重复频率与不同时刻的e值成正比。计数器对脉冲链作总计数，总计数N与Δφ成正比，从而获得磁通的变化量。

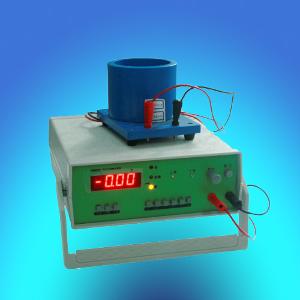

gm802磁通计,电子积分磁通计示意图　　高斯计（现称毫特斯拉计）是根据霍尔效应制成的测量磁感应强度的仪器，它由霍尔探头高斯计和测量仪表构成。霍尔探头在磁场中因霍尔效应而产生霍尔电压，测出霍尔电压后根据霍尔电压公式和已知的霍尔系数可确定磁感应强度的大小。高斯计的读数以高斯或千高斯为单位。高斯计是用于测量和显示单位面积平均磁通密度或磁感应强度的精密仪器。

　　目前的高斯计几乎都是基于霍耳原理进行磁测量的，采用霍耳传感器作为磁感应元件。用户可能会发现这样的问题，即使在同一个点上，使用不同型号的探头会产生不同的测量结果。这并非是测量的错误，而是由于霍耳传感器的尺寸不同产生的结果。根据不同的需要，正确地选择高斯计和相应的探头尤为重要。

　　电与磁是大自然中一直存在的现象，例如闪电与磁石。人类很早就知道运用电与磁来改善高斯计生活，丰富生命。除了自然存在的电磁场外，人们为生活的便利开发了许多用电器具，如常用的手机、电视、吹风机、电磁炉、微波炉、计算机、冷气等家用电器，甚至捷运、电气火车、输变电设备等公共设施，方便了生活也增加了一些人为的电磁场。
