传输门

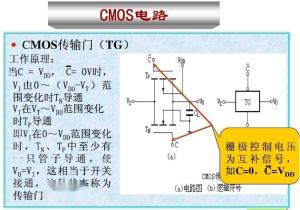

如下图所示。

TP和TN是结构对称的器件，它们的漏极和源极是可互换的。设它们的开启电压|VT|=2V且输入模拟信号的变化范围为-5V到+5V。为使衬底与漏源极之间的PN结任何时刻都不致正偏，故TP的衬底接+5V电压，而TN的衬底接-5V电压。两管的栅极由互补的信号电压（+5V和-5V）来控制，分别用C和!C表示。传输门的工作情况如下：当C端接低电压-5V时TN的栅压即为-5V，vI取-5V到+5V范围内的任意值时，TN均不导通。同时、TP的栅压为+5V，TP亦不导通。可见，当C端接低电压时，开关是断开的。为使开关接通，可将C端接高电压+5V。此时TN的栅压为+5V，vI在-5V到+3V的范围内，TN导通。同时TP的棚压为-5V，vI在-3V到+5V的范围内TP将导通。由上分析可知，当vI<-3V时，仅有TN导通，而当vI>+3V时，仅有TP导通当vI在-3V到+3V的范围内，TN和TP两管均导通。进一步分析还可看到，一管导通的程度愈深，另一管的导通程度则相应地减小。换句话说，当一管的导通电阻减小，则另一管的导通电阻就增加。由于两管系并联运行，可近似地认为开关的导通电阻近似为一常数。这是CMOS传输出门的优点。在正常工作时，模拟开关的导通电阻值约为数百欧，当它与输入阻抗为兆欧级的运放串接时，可以忽略不计。

MOSFET的输出特性在原点附近呈线性对称关系，因而它们常用作模拟开关。模拟开关广泛地用于取样——保持电路、斩波电路、模数和数模转换电路等。在数字逻辑电路设计中，传输门左端为输入，右端为输出，上端C反、下端C为控制端，当C反为0，C为1时TG门开通，此时右端输出out=左端输入in。
