丁字尺

丁字尺

中文名 丁字尺
规格 600mm、900mm、1200mm
目录导航

简介

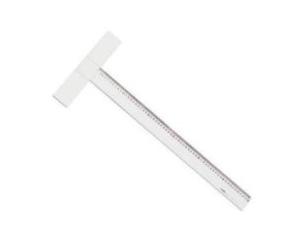

丁字尺丁字尺  丁字尺,又称T形尺,为一端有横档的“丁”字形直尺,由互相垂直的尺头和尺身构成。丁字尺为画水平线和配合三角板作图的工具,一般可直接用于画平行线或用作三角板的支承物来画与直尺成各种角度的直线。丁字尺多用木料或塑料制成,一般有600mm,900mm,1200mm三种规格。

使用方法

  (1)应将丁字尺尺头放在图板的左侧,并与边缘紧贴,可上下滑动使用。

  (2)只能在丁字尺尺身上侧画线,画水平线必须自左至右。

  (3)画同一张图纸时,丁字尺尺头不得在图板的其他各边滑动,也不能来画垂直线。

  (4)过长的斜线可用丁字尺来画。

  (5)较长的直平行线组也可用具有可调节尺头的丁字尺来作图。

  (6)应保持工作边平直、刻度清晰准确、尺头与尺身连接牢固,不能用工作边来裁切图纸。

  (7)丁字尺放置时宜悬挂,以保证丁字尺尺身的平直。
