拉曼成像

拉曼成像技术是新一代快速、高精度、面扫描激光拉曼技术，它将共聚焦显微镜技术与激光拉曼光谱技术完美结合，作为第三代Raman技术，具备高速、极高分辨率成像的特点。相对于原来的传统拉曼应用技术而言，新一代拉曼成像速度是常规Raman mapping的300-600倍，一般在几分钟之内即可获取样品高分率的拉曼图像。

凭借优异的性能，激光拉曼成像技术可以被广泛的应用到电池、石墨烯、生物、材料、薄膜、单晶、药物等研究领域。

创新性技术——实现高速、高分辨拉曼成像。

拉曼成像使高速扫描成为可能，利用光束扫描的无震动和无漂移特点，成像更为清晰。

高速、高分辨率拉曼成像通过采用线形拉曼散射光获得，每一条扫描线都含有400个独立的光谱。

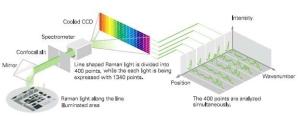

高速高分辨拉曼成像系统采用线性照明，产生线形RAMAN散射光。

特殊的光学系统确保光强的均匀分布狭缝聚焦。

共聚焦光学系统实现高分辨率拉曼成像。

同一共聚焦光学系统用于快速拉曼成像。

快速区分单层与多层石墨烯

激光源：532nm。

物镜：100X，NA=0.9。

光谱数：67，600（400*169）。

测量时间：5分30秒。

通过高速高分辨拉曼成像技术，可以对不同层数的石墨烯快速成像。

以350纳米的高空间分辨率，仅用5分钟的测量时间即可识别从单层到四层的石墨烯及其分布。

材料应力分布

图像分辨率：320(x)×400(y)=128,000 Spectra。

成像时间：16分钟。

通过高速高分辨拉曼成像技术，可以探测到晶体结构的扭曲，如硅材料等。硅的Raman峰位于520cm。硅单晶中由于应力的作用，会造成晶格结构的偏离与扭曲。右图通过测量Raman峰的偏离，进而给出了硅单晶表面应力的分布。

无损伤材料组分剖面分析

图像分辨率：300(x)×120(z)=36,000 Spectra。

成像时间：8 分钟。

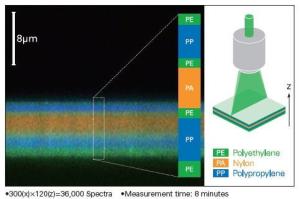

右图是通过高速高分辨拉曼成像技术的无损探测技术，对多层膜进行的深度剖析。通过联用共聚焦光学系统与面扫描技术，可以成功地探测到深度图像。
