电控发动机

电控发动机在初期，是以电子技术替代机械控制技术实现系统的功能，并对其功能进行扩展，使性能得到大幅度提高；发展到一定程度后，电子技术可以促使系统原理发生本质变化，从而可以突破局限，使发动机性能得以大幅度提高。

电控单元（ECU）是发动机电子控制系统的核心。它完成发动机各种参数的采集和喷油量、喷油定时的控制，决定整个电控系统的功能。

传感器(Sensor)将发动机工况与环境的信息通过各种信号即时、真实的传递到ECU。

换句话说，ECU所了解到的只是一个由诸多信号所构成的发动机。所以，传感器信息的准确性、再现性与即时性就直接决定控制的好坏。

电控系统要完成的各种控制功能，是靠各种执行器来实现的。

在控制过程中，执行器将ECU传来的控制信号转换成某种机械运动或电器的运动，从而引起发动机运行参数的改变，完成控制功能。

以发动机转速和负荷作为反映发动机实际工况的基本信号，参照由试验得出的发动机各工况相对应的喷油量和喷油定时脉谱图来确定基本的喷油量和喷油定时，然后根据各种因素（如水温、油温、、大气压力等）对其进行各种补偿，从而得到最佳的喷油量和喷油正时或点火定时，然后通过执行器进行控制输出。

识别气缸的凸轮轴位置；曲轴位置；发动机转速；进气管绝对压力；空气质量流量；冷却水温度；进气温度；节气门位置；爆燃信号；排气氧含量；排气再循环率；燃油泵电压；发动机起动拖转信号；车速。

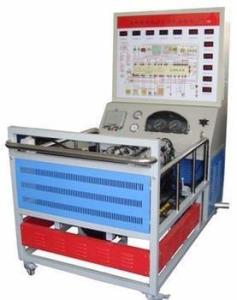

电控发动机实训台1.提供更大的控制自由度

l电控燃油喷射系统可按照运行工况的不同，对喷油参数（如喷油量、喷油定时、喷油压力、喷油速率等）进行最优的综合控制。并可考虑各种因素对柴油机性能的影响。

2.控制功能齐全

3.控制精度高，动态响应快

l采用电磁阀控制喷油量，可以很精确 ；

l喷油定时的控制精度高于0.5℃A。

4.可以提高发动机动力性、经济性及排放性能

5.提供故障诊断功能，使可靠性得以提高
