达林顿三极管

达林顿三极管是两颗三极管串接组合的。电流放大倍数是两个三级管各别放大倍数的相乘，这个数字往往可以过万。很明显，较之一般开关三极管，达林顿开关三极管的驱动电流甚小，在驱动讯号微弱的地方是较好的选择。

1.高电流增益；

2.电压增益约等于1（小于1）；

3.高输入阻抗；

4.低输出阻抗；

5.放大倍数等于两管之积，漏电流影响极大，造成电路不稳定。

“达林顿”是指两个三极管在一起的组合方式，这种组合方式有4种，NPN管和NPN管、PNP管和PNP管、NPN管和PNP管、PNP管和NPN管。两只管子组合后的电流放大倍数等于两只管子的电流放大倍数的乘积。比如说两只管子的放大倍数都是100，那么组合后就是100×100=10000。达林顿管不仅能做开关使用，也能做放大用。

达林顿就是两个三极管按照电流流向复合的接在一起，它比普通的三极管的好处就是放大倍数高，具体放大倍数等于两个三极管的放大倍数乘积。在功率放大器和做稳压电源时，常常用到达林顿。

达林顿开关三极管的缺点就是输出压降较一般开关三极管多了一个级数，它是两个三极管输出压降的相加值。由于第一级三极管功率较小，一般输出压降较大，所以造成了达林顿开关三极管是一般开关三级管输出压降3倍左右。使用时要特别注意是否产生高温；另外高放大倍数带来的不良作用就是容易受干扰，在设计线路时也要注意相关的保护措施。

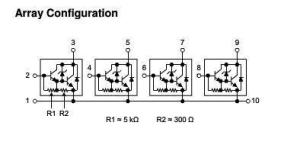

MP4020达林顿三极管具有高电流增益，电压增益约等于1，高输入阻抗、低输出阻抗和开关特性好等优良特性所以被广泛应用在大功率开关、电锤驱动、脉冲电动机驱动和电感负载开关。如图为四个达林顿管组成的驱动电路MP4020。
