玻璃板液位计
结构原理

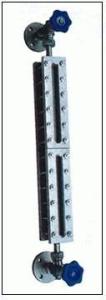

玻璃板液位计 铭宇自控仪表在上下阀上都装有M27×1.5或ZG3/4"的螺纹接头，通过法兰与容器连接构成连通器，透过玻璃板可直接读得容器内液位的高度。
特点
●读数清晰、直观、可靠。
●结构简单、维修方便。
●经久耐用。
主要技术指标
测量范围（安装中心聚L）：500、800、1100、1400、1700……mm。
工作压力：4.0MPa
工作温度：≤200℃
安装形式：法兰安装 PN4.0 DN20.HGJ-47-91
螺纹安装 外螺纹G3/4"(或 M27×1.5)
材质：碳钢、不锈钢
伴热蒸汽压力：0.6MPa
蒸汽夹套接头：G1/2"外螺纹
钢球自封压力：0.2MPa
主要技术指标
外形尺寸测量范围（安装中心距L）：300、500、800、1100、1400、1700mm。
工作压力：2.5、4.0、6.3MPa、0.6MPa（用于R型）
HG5玻璃板液位计材质：碳钢、不锈钢工作温度：-20~+200℃
钢球自动关闭压力：≥0.2MPa
伴蒸汽压力： ≤0.6MPa 蒸汽夹套接头：G1/2″外螺纹
选型规格
| 型 号 | 名 称 | 用 途 |
| HG5-1364-80 | 透光式玻璃板液位计 | 除反射式外场合 |
| HG5-1364-80 | 透光式带蒸汽夹套玻璃板液位计 | 在透光式上附有蒸汽加热夹套 |
| HG5-1366-80 | 反射式玻璃板液位计 | 一般使用于洁净、透明、低粘度和无沉积物介质，且光线较好的场所 |
| HG5-1366-80 | 反射式带蒸汽夹套玻璃板液位计 | 在反射式上附有蒸汽加热夹套 |
| HG5-1365-80 | 防霜式玻璃板液位计 | 使用于低温介质附有避免因低温介质造成外表凝霜的装置 |
| UB-6 | 照明式玻璃板液位计 | 透光式上附有照明灯装置 |
液位计
| 名称 | 型号 | 规格 | 标准号 | 备注 |
| 液面计 | A（B）T25-I， A（B）T25-II， A（B）T25-Iz， A（B）T25-IIz | L=500、800、1100、1400、1700、2000 | HG5-1364-80 | ①突面法兰（A）按HG20592-97②凸面法兰（B）按HG20592-97 DN20， PN2.5MPa ③工作压力：2.5MPa |
| 液面计 | BT64-I， BT64-II， BT64-Iz， BT64-IIz | L=500、800、1100、1400、1700 | HG5-1365-80 | ① 凸面法兰（B）按HG20592-97 DN20，PN6.3MPa② 工作压力：6.3MPa |
| 液面计 | BT40-I， BT40-II， BT40-Iz， BT40-IIz | L=500、800、1100、1400、1700、2000 | HG5-1366-80 | ③ 凸面法兰（B）按HG20592-97 DN20，PN4.0MPa④ 工作压力：4.0MPa |
| 液面计 | R6-III | 304 | HG5-1367-80 | 工作压力：0.6MPa |
| 液面计 | R6-I R6-II | 304 | HG5-1368-80 | |
| 液面计 | R-III | 304 | HG5-1369-80 | |
| 液面计 | R-I R-II | 304 | HG5-1370-80 |
其中HG-20592-97指的是法兰执行标准，即行业中说的小外径，行业内为了和国际接轨，设计时已经采用HG20615-2009的法兰标准，和ANSI,ASME B16.5通用，即行业中所说的大外径。液位计在设备上开口一般是：现场液位计 PN5.0MPa DN20 HG20615-2009，RF,是用在低压容器上的玻璃板液位计开口，高压的容器根据压力等级变化，开口不变，磁浮子的DN25,。远传液位计的话压力不变，开口DN50。
