腰轮流量计

　　LL系列腰轮流量计

　　1、LL普通型 铸铁外壳、铝合金椭圆齿轮，圆表头带指针或方表头不带指针。

       2、LL-HL回零型 铸铁外壳、铝合金椭圆齿轮，表头双计数器，其中一组可回零。

　　3、LL-TN高温高粘型 适用温度0~200℃，适用介质粘度200~1000mpa·S。

　　4、LL-B不锈钢型 外壳、腰轮等所有接触到液体的零件均采用不锈钢材料。

　　5、LLB信号输出型 在LL型基础上安装了传感器，可输出脉冲信号。

 罗茨流量计功能特点

◎转子一致性、对称性好，保证了良好的重复性。

◎在流速变化大的情况下也能保持计量的准确。

◎始动流量小、压力损失小、量程比宽，适用于微流量的测量。

◎特殊工艺处理使流量计运转更可靠、使用寿命更长。

◎铝合金材质，体积小、重量轻，安装维护更为方便。

◎先进的微机技术与高性能的单片机，使整机功能更强大、性能更优越。

◎智能一体化设计可动态检测介质的温度与压力，并进行自动补偿和压缩因子修正，直接显示气体的标准瞬时体积流量和标准体积总量。

◎采用 RS485、RS232C、MODBUS协议可与专用MODEM配套，通过电话网络构建自动读表管理系统，自动化程度高。

　　腰轮流量计又叫罗茨流量计，其结构特征为:在流量计的壳体内有一个计量室.计量室内有一对或两对可以相切旋转的腰轮

　　(由此得名腰轮流量计》.在流量计壳体外面与两个搜轮同轴安装了一对传动齿轮，它们相互啮合使两个搜轮可以相互联动.

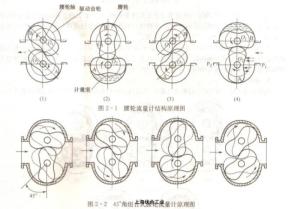

　　腰轮流量计的工作原理可以从图2一1中的4个过程来分析。首先在结构上，由腰轮的外轮脚和流量计壳体的内壁面可以组成其有一定容积的“斗”空间.我们称为“计量室”。当有流体通过流量计时，在流量计进出口流体差压的作用下.两腰轮将按正方向旋转。在图2一1(1)中，由腰轮Q1和壳体形成一封闭的计量室。该计量室内所充满的流体是腰轮从进口连续流体中分隔而成的单个体积。从接轮受力分析可以看出，此时腰轮Q1为主动轮.而Q2所受流体压力相互平衡.不产生旋转力.所以为从动轮。由Q1带动Q2旋转到图2一1(2)所示位置时，将计量室中的流体排向流量计出口。从腰轮受力分析可以看出.此时两个腰轮上都产生沿图中箭头方向的旋转力.使两腰轮旋转到图2一1(3)的位置。此时与(1)的状态相反.由腰轮Q2与和壳体形成一封闭的计量室.该计量室内所充满的流体是腰轮从进口连续流体中分隔而成的另一单个体积。而且.从腰轮受力分析可以看出，此时腰轮Q2为主动轮，而Q1所受流体压力相互平衡.不产生旋转力，所以为从动轮。由Q2带动以旋转到图2一1(4)所示位工时.将计量室中的流体又排向流盆计出口。与((2)的状态一样，此时两个腰轮上都产生沿图中箭头方向的旋转力，使两眼轮继续旋转到图2一1(1)的位置。到此时.两接轮转子共旋转了180'.有两个计量室的流体一被排向流量计出口.

　　随着搜轮从状态(1)到(4)继续旋转，就不断有流体被侧且元件分隔并从进口送到出口。只要知道计量室空间的容积。和记录腰轮的转动次数N.就可得到通过流盆计的流体体积V.显然，对于腰轮流量计

　　V=4Nv (2一2)

　　腰轮流量计能用于各种清洁液体的流量测量，尤其适用于油品计量，也可制成测量气体的流量计。它的计最准确度高，可达0.1-0.5级。其主要缺点有:体积大、笨重.压损较大.运行中振动较大等 .利用互成45度角的两对腰轮结构,可以大大减小运行中的振动噪声.

腰轮流量计不受介质条件变化的影响。组部件互换性强，维修简便，运行可靠；数字显示，直观清晰。附属机构齐全，可自行构成计量系统，为用户提供成套服务。腰轮流量计厂家除生产流量计外，还生产相应的过滤器、消气器，远传显示仪表、定量控制仪、流量计量装置等供用户选用，该装置用于国内外的贸易计量，均能使用户获得满意的结果。

    计量精度不受流体流动状态的影响，流量计^[1]前后不需设直管段；适应介质粘度范围广，无论测量高粘度或低粘度液体，均可在较大范围度内保证精确度高，寿命长。公称压力6.3MPa的流量计，采用双壳结构。计量腔内处于等压状态，消除了金属受压变形对计量腔容积的影响，保证流量计精确度与工作压力无关。系列化，品种全，规格多；积木式结构，按需要组合，功能齐全，经济合理。

 气体腰轮流量计的重要计量参数主要包括耐压性能和压力损失，对于该流量计的耐压性能主要靠流量计的壳体来承受，为了满足不同压力对壳体的影响，我们多采用不同的受压部件来解决对壳体的影响，从而避免其在使用过程中产生的不安全措施，我们在设计中必须要保证该产品壳体的耐压等级达到1.0MPA的压力，腰轮流量计^[2]在选择时除了要考虑它的耐压等级外，对于它的压力损失也是需要重点考虑的事项，尤其是其在大流量的计量中，我们更要注意计算所选用的流量计的压力损失能否满足永和的使用要求。只有正确的理解好该流量计的耐压等级和压力损失才可以有效的保证其在计量中的使用寿命和测量精度。

   容积式流量计的出现的较早，对上游的流量流速的分布感知能力较差，不敏感，测量精度也不高，故长被用于高粘度流体或者直接得到流体累计流量的介质中计量。我们现在应用的气体腰轮流量计在工业设计中主要是由壳体、腰轮转子组件，驱动齿轮等结构组成，其中的腰轮转子组件为内部计量组件。其在计量中主要是利用测量元件中的两个腰轮来实现，它们之间可以互相配合，^[3]共同组成共轭转子，它们可以分别的控制各自的转轴，当其中的一个腰轮转动时，另一个腰轮便会反向转动，在设计中我们必须要保证它们之间既不可以相互卡住，也不能泄露间歇。由于很多人对气体腰轮流量计的不了解，从而会不正确的使用它，并不知道它的体积流量是怎么出来的，在此我们将对其进行详细的介绍下，当流体被从入口送到出口时，我们只要知道计量室中空间的容积和腰轮的转数，便会很好的计算出流体的体积流量了。

容积式气体罗茨流量计作为一种容积式流量计量仪表，在计量中气体介质通过流量计的时候，可以在它的入口和出口间产生相应的压力差，该压力差在计量中和高精密的同步齿轮联结在一起的一对罗茨轮上，从而有效的驱动罗此轮的旋转，此时在它们之间的旋转过程中，它的罗茨轮和壳体内壁以及压盖之间形成密闭的空间，在罗茨流量计的计量腔之间进行周期性地充气和排气，通过周期性的充气和排气使得罗茨轮的转数和通过流量计的气体体积量会成一种正比的关系，^[4]罗茨轮在旋转的过程中还可以利用磁耦合器而传递给机械计数器中，从而保证了输出流量的脉冲信号，此时它的累积流会经计量腔中的体积流量来实现计量的目的。

    干管最大流量为600m3/h，最小流量为6m3/h这就要求该位置的流量计量程比为1:100，各种流量仪表满足这个参数均比较困难，这时我们可以采用两块流量仪表并联安装的方式解决这一问题。在上述情况下采用两台JLQ-Z-C-300型智能气体腰轮流量计并联安装，单表流量范围为5—300m3/h精度±1%在用气高峰时两台表同时投入运行，测量上限为600m3/h，即不超限运行，又能满足计量精度。^[5]在用气低峰时关闭一台流量计，单台运行的测量下限为5m3/h，可以满足最小流量的计量要求。这一切换过程可以人工完成，也可以通过电动阀门及控制电路自动实现。

 在选型的时候，为了避免选大或者选小，从而造成计量不准确、浪费成本，无法满足客户的要求等情况的发生，我们必须要由专门的技术人员来进行选型后，才可以将其投运到工业的计量领域中。

    燃气腰轮流量计对于投运后的维护、管理和检定工作是不容忽视的，在维护过程中我们需要定期对过滤器进行清理、机械运动部件进行相应的加油和保养工作，只有这样才可以有效的保证计量的准确程度，兵器而有效的延长它的使用寿命。关于燃气腰轮流量计^[6]的运行管理我们需要坚强，特别是关于该流量计的检定工作，需要做到公平、公正和诚信经营的原则，以达到维护双方利益的目的。

    我们需要定期组织对用户燃气设备的登记工作等，特别是关于餐饮业中的用户，为了避免由于用户经营不稳定、对用气变化较大的时候，为了避免影响到流量计的准确运行情况，我们需要根据用户使用的燃气设备的具体情况和用气量的变化情况而对该流量计进行合理调配更换，从而保证该流量计的湿式动态管理。

 当我们选择好气体腰轮流量计，仅仅完成了其中的一小步，我们还需要掌握好它的安装和使用技巧，并且在投入 生产后，我们要定期的对该流量计进行维护，方可以保证它的正常工作和测量。在选用该流量计时我们要考虑流量 计的形式、性能和配套设备，对于该流量计形式的选择我们要根据实际的工作条件和被测量介质的特性来进行选择 。在气体腰轮流量计的性能选择方面我们要考虑流量计的流量范围、测量精度、耐压性能、压力损失和使用目的。 由于气体腰轮流量计产生误差的主要原因是由于介质的漏流，所以我们在研究对气体腰轮流量计的影响因素时，需 要研究该流量计的物性和参数，当对气体介质进行计量时，我们要考虑气体密度对气体腰轮流量计的影响。

　　腰轮流量计产品设计新颖，外形美观。具有重量轻、精度高，安装使用方便等特点。是容积式流量计的典型产品之一。

　　广泛用于石化、电力、冶金、交通、国防以及商贸等部门对汽油、煤油及轻柴油等油品的计量。

腰轮流量计又叫罗茨流量计，

其结构特征为

:

在流量计的壳体内有一个计量室

.

计量室内

有一对或两对可以相切旋转的腰轮

(

由此得名腰轮流量计》

.

在流量计壳体外面与两个搜轮同轴安装了一对传动齿轮，它们

相互啮合使两个搜轮可以相互联动

.

腰轮流量计的工作原理可以从图

2

一

1

中的

4

个过程来分析。首先在结构上，由腰轮的外

轮脚和流量计壳体的内壁面可以组成其有一定容积的“斗”空间

.

我们称为“计量室”。当

有流体通过流量计时，在流量计进出口流体差压的作用下

.

两腰轮将按正方向旋转。在图

2

一

1(1)

中，

由腰轮

Q1

和壳体形成一封闭的计量室。

该计量室内所充满的流体是腰轮从进口

连续流体中分隔而成的单个体积。从接轮受力分析可以看出，此时腰轮

Q1

为主动轮

.

而

Q2

所受流体压力相互平衡

.

不产生旋转力

.

所以为从动轮。由

Q1

带动

Q2

旋转到图

2

一

1(2)

所

示位置时，将计量室中的流体排向流量计出口。从腰轮受力分析可以看出

.

此时两个腰轮上

都产生沿图中箭头方向的旋转力

.

使两腰轮旋转到图

2

一

1(3)

的位置。

此时与

(1)

的状态相反

.

由腰轮

Q2

与和壳体形成一封闭的计量室

.

该计量室内所充满的流体是腰轮从进口连续流体

中分隔而成的另一单个体积。而且

.

从腰轮受力分析可以看出，此时腰轮

Q2

为主动轮，而

Q1

所受流体压力相互平衡

.

不产生旋转力，

所以为从动轮。

由

Q2

带动以旋转到图

2

一

1(4)

所示位工时

.

将计量室中的流体又排向流盆计出口。

与

((2)

的状态一样，

此时两个腰轮上都产

生沿图中箭头方向的旋转力，使两眼轮继续旋转到图

2

一

1(1)

的位置。到此时

.

两接轮转子

共旋转了

180'.

有两个计量室的流体一被排向流量计出口

　　本产品执行中华人民共和国专业标准JB/T9242-1999《容积式流量计通用技术条件》，

　　1、工作压力（MPa）：0.6、1.0、1.6、2.5、4.0

　　2、工作温度（℃）：-10℃～60℃

　　3、介质粘度（mPa.s）：0.6～150

　　4、精确度等级：0.5 0.2

　　5、流量范围（m3/h）

　　使用粘度可达2000mPa.S或更高，超过150mPa.S时

　　■外形及安装尺寸连接法兰标准：JB/T79-82-94

罗茨流量计又称气体腰轮流量计，主要用于对管道中液体流量进行连续或间歇测量的高精度计量仪表。它具有精度高、可靠性好、重量轻、寿命长、运行噪声低、安装使用方便等特点

       腰轮流量计可现场指示累积流量、瞬时流量，单次量等，亦可输出脉冲信号、4-20mA或1-5V模拟信号、232，485通讯、4-20mA+HART、MODBUS协议等。腰轮流量计由壳体、腰轮转子组件（即内部测量元件）、驱动齿轮与计数指示组件等构成。在腰轮流量计的壳体内有一个计量室，计量室内有一对或两对可以相切旋转的腰轮（由此得名腰轮流量计），在流量计壳体外面与两个腰轮同轴安装了一对驱动齿轮，它们相互啮合使两个腰轮可以相互联动。

　　环境温度：-30℃-+60℃ 介质温度：-40℃-+85℃

　　相对湿度：5%-95% 大气压力：70Pa-106kPa

　　公称通径：DN25-DN200，如有特殊要求，可提供更大口径的流量计。

　　流量范围：1-1600m3/h

　　公称压力：1-4Mpa，如有特殊要求，可提供更大压力的流量计。

　　重复性：优于 0.3%

　　准确度：±1.0%或±1.5%

　　防爆等级：ExiallCT4

　　防护等级：IP65

　　1、按照被测流体的性质及流动情况，来确定腰轮流量计的型式和规格

　　流体的性质及流动情况决定流量计的形式和规格。首先选型要考虑流体的几个关键物理和化学性质：流体的状态(固态气态还是液态)、流体的导电性、流体的化学腐蚀性、流体的粘度。其次要充分了解各种形式的流量仪表的应用范围。在选型时应综合考虑流体的理化特性。处于固态的流体一般为粉尘或块壮，流量计选型只有冲量式流量计、皮带称和轨道衡三种。处于液态和气态的流体的流量仪表形式比较多，一般流量仪表有专用于气体测量的系列和型号，例如我们用的科氏力质量流量计就有专用与气体测量的系列型号。

　　2、腰轮流量计的选择要充分考虑工艺提供的表条件。

　　首先要考虑介质的静压和温度，流量计的静压和耐温也是保证仪表使用寿命和准确度的重要一环，仪表的静压即耐压程度，它应稍大于被测介质的工作压力，一般取1.25倍，以保证不发生泄漏或意外。

　　其次是量程范围的选择，主要是仪表刻度上限的选择。选小了，易过载，损坏仪表;选大了，有碍于测量的准确性。国家标准规定最大流量不超过满刻度的95%;正常流量为满刻度的70%～85%;最小流量不小于满刻度的30%。最后比较重要的仪表条件是工艺管径，有些流量计没有特别大口径的，有些大口径的流量计价格十分昂贵，目前比较适合大管径的流量仪表有笛形匀速管、插入式旋涡、插入式涡轮、电磁流量计、文丘里管、超声波流量计。

　　3、考虑腰轮流量计的精度等级和经济性

　　一般对精度要求比较高的地方主要有进厂和进生产装置的原料计量、出装置和出厂销售的成品计量、工艺配方原料的计量、价格昂贵的物质计量等。对于生产装置中只做一般参考的流量通常选用价格比较低的玻璃转子和金属转子等价格便宜的流量计。生产中公用工程上的气体(空气、氮气、蒸气)通常采用涡街流量计，各种水主要用电磁流量计，这两种选择是即经济又能满足精度要求的。

^[7]*流量计前应安装过滤器，两者表体上箭头指向与流动方向一致。

*当被测液体含有气体时，流量计前应安装气体分离器。

*不论管路是垂直还是水平安装，但流量计的腰轮轴安装成水平位置（即表度盘应与地面垂直）。

*流量计安装前，管道需冲洗，冲洗时采用直管段（替代流量计位置）防止焊渣、杂物等进入流量计。

*严禁用水校验铸铁、铸钢材质组成的流量计。

*流量计在使用时流量大小不得超过技术要求，流量计正常工作在最大流量70~80%为优。

*被测液体如果具有化学腐蚀性，需选用不锈钢材质的流量计，如果腐蚀性强，需选用0Crl8Ni12MO2Ti材质的流量计。

*流量计在正确安装情况下，如果不易看清读数，可把计数器旋转180度或90度均可。

*节流阀应安装在流量计进口处，开闭阀装在出口处，使用开闭阀时要缓慢启动，不要突然开阀。

*严禁使用扫线蒸汽通过流量计。

*在连续使用部门，流量计需加旁通管道。

主要由三部分组成，一是计量，计量部分有壳体、一对腰轮转子（含腰轮、轴、驱动齿轮）、上盖、下盖等零部件，这些零、部件组成测量流量的计量腔。二是密封联接部分传递转子轴的转动，并阻止流体沿转动轴泄漏，密封联接有两种结构：磁钢联接机构和出轴密封机构。三是积算部分，将腰轮轴转动输出减速到适当的速度，由计数器进行计数，从而实现流体总量的测量。
