磷酸甲苯二苯酯

目录导航

用途

磷酸甲苯二苯酯为添加型阻燃增塑剂，相溶性、耐油性、电绝缘性优良，水解稳定好，挥发性低，增塑效率高，低温特性和制品的耐磨性能好，主要适用于PVC、VC共聚物，聚乙烯醇缩醛、硝酸纤维素、乙酸纤维素、乙酸丁酯纤维素、天然和合成橡胶等阻燃剂、增塑剂、汽油和润滑油添加剂，还可用于合成润滑油和液压油，是磷酸三苯酯的替代品。磷酸甲苯二苯酯CDP因为有良好的电气性、低挥发性、光稳定性、低温性。特别适用于电气线路板中的阻燃。

生产工艺

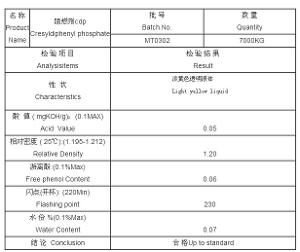

工艺步骤如下：⑴将间对甲酚、熔融的苯酚混合，然后加入钙镁催化剂；当料温小于50℃时，加入三氯氧磷，得混合物；混合物再经常压排酸、负压排酸后，经负压蒸馏分离，负压系统真空度≥0.0983Mpa，收集馏份温度在290~310℃时所得馏份，测其酸值≤0.15mgKOH/g，即得磷酸甲苯二苯酯。本生产工艺简单、成本低廉，所制备得到的磷酸甲苯二苯酯符合相关磷酸甲苯二苯酯的标准，收率达到88%以上，为添加型阻燃增塑剂，并且具有良好的相溶性、电绝缘性，水解稳定性好，增塑效率高，对制品的耐磨性能好；可以使用于聚氯乙烯、氯乙烯共聚物、聚乙烯醇缩醛、硝酸纤维素、乙酸纤维素、乙酸丁酯纤维素、纤维素树脂，天然和合成橡胶等。
