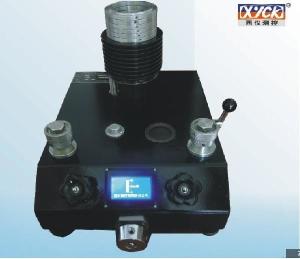

活塞式压力计



活塞式压力计

目录导航

性能特点

　　完全符合JJG59-2007 《活塞式压力计》、 JJG99-2006 《砝码》国家计量检定规程，运用我厂 50 年核心技术推出的活塞式压力计。

　　活塞和活塞筒采用高强度，高硬度和低温度线胀系数的合金钢、碳化钨等材料制成，温度膨胀系数小、变形量小，因而保证活塞有效面积周期变化率较小从而保证活塞压力计有极高的灵敏度。

　　活塞和活塞筒经精工研磨，其圆度误差和间隙极小，工作介质采用低黏度的癸二酸脂，因而极大的提高活塞转动延续时间，也就相应减小活塞下降速度，提高活塞鉴别力。

　　出于检定工作的需要，使活塞有效面积相对较小，因此砝码总质量相对较轻，节省劳动强度。

　　采用托盘直接加载，避免了附加垂直力，降低了砝码重心，相应减小砝码侧向附加误差。

　　使活塞转动更平稳。

　　活塞工作位置采用位移传感器监测，具有灵敏、醒目、准确的优点。

　　砝码已经进行压力形变系数和当地重力加速度的修正。

　　送检时只需送检活塞测量系统，体积小、重量轻。

型号

活塞式压力计

　　YS-6 、 YS-60 、YS-250、 YS-600、YS-2.5

　　测量范围：

　　0.04 ～ 0.6MPa ； 0.1～6 MPa ； 0.5～25 Mpa； 1～60 Mpa ；

　　准确度：

　　0.005级（ ±0.005% ）；　　0.02级（±0.02%）；0.05级（±0.05% ）　　

　　活塞材料：

　　活塞杆：碳化钨 (碳钢)

　　活塞筒：碳化钨 (碳钢) 可供选择

　　砝码材料： 0.02% 不锈钢 0.05% 碳钢

工作介质

　　25MPa 以下为变压器油或变压器油与煤油的混合油 20 ℃ 时运动粘度 9 ~ 12 厘池酸值不大于 0.05 毫克 KOH/ 克。 25MPa 以上（含 25MPa ）为癸二酸酯（癸二酸二异戊酯或癸二酸二异辛酯） 20 时运动粘度 20 ~ 25 厘池，酸值不大于 0.05 毫克 KOH/ 克

　　参数单位测量范围

　　单位 0.04～0.6MPa 0.1～6MPa 0.5～25MPa 1～60MPa

　　标称上限 MPa 0.6 6 25 60

　　标称下限 MPa 0.04 0.1 0.5 1

　　测量上限 MPa 0.6 6 25 60

　　测量下限 MPa 0.04 0.1 0.5 1

　　活塞公称面积 CM 1 0.5 0.2 0.1

　　底盘及活塞公称质量 Kg 0.4 0.5 1 1

　　产生的压力 MPa 0.04 0.1 0.5 1

　　专用砝码公称质量 Kg 0.1;0.5 0.5;2.5 1;2;5 1;2;5

　　产生的压力 MPa 0.01;0.05 0.1;0.5 0.5;1;2.5 1;2;5

　　数量个 6：10 4：11 2;1;9 2;1;11

　　接口 M20 × 1.5 M20×1.5 M20 × 1.5 M20×1.5

　　重量 Kg 35 60 80 90

　　工作介质变压器油或变压器油与煤油的混合油 20 ℃ 时运动粘度 9 ~ 12 厘池酸值不大于 0.05 毫克 KOH/ 克癸二酸酯（癸二酸二异戊酯或癸二酸二异辛酯）20 时运动粘度 20 ~ 25 厘池，酸值不大于 0.05毫克 KOH/ 克

操作步骤

　　1. 活塞系统的安装

　　a. 旋出压力计活塞限位螺钉（3个）。

活塞式压力计　　b. 将专用工具插入活塞缸中，转动工具，使工具突出部分进入压紧螺母槽中，然后逆时针旋转，直至压紧螺母与活塞缸座完全脱离，这时可将专用工具上提，取下压紧螺母。然后将专用工具另一端插入活塞缸座中，先转动工具上有网纹的横轴，使工具张大，套入堵头，随即旋紧横轴，夹紧堵头，将工具上提，取出堵头。

　　c. 观察活塞缸座中O型圈位置是否居中，若不居中，应将其放置在居中位置。

　　d. 用洁净汽油清洗活塞和活塞缸。

　　e. 用专用工具夹住活塞缸(注意，有器号一端向上)，轻轻地垂直放入活塞缸座中，再将压紧螺母装在工具上，垂直地放在活塞缸中，将工具顺时针旋转，当确认压紧螺母螺纹与活塞缸座螺纹吻合后，可继续转动工具，直至压紧螺母压住活塞缸。

　　f. 关闭左侧泄压阀，再打开右侧截止阀。

　　g. 将清洁的传压介质倒入油杯中。

　　h. 一边用预压泵缓缓加压，一边观察活塞缸中有无传压介质溢出，当有传压介质溢出且不含气泡时，可将活塞垂直轻轻地插入活塞缸中，然后打开左侧泄压阀使活塞下降至最低位置，随即关闭泄压阀，旋紧三个限位螺钉，再打开右侧截止阀，一边用预压泵缓缓加压，一边观察左右侧的两个输出接头螺扣处有无油溢出且不含气泡时，可接上被检仪器

　　2. 压力计的测量

　　a. 调节水平

　　用水平调节螺钉，使压力计水平器气泡处于中心位置。

　　b. 根据被检仪器（表）的压力值应加上同样压力值的砝码。

　　c. 将压力计在规定的环境温度下恒温，一般为1-2小时。

　　d. 打开右侧截止阀，再打开左侧泄压阀，用预压泵排去内腔空气，随即关闭左侧泄压阀。

　　e. 检查活塞工作位置。

　　接通电源后，当压力计数字表显示为零左右时，表示压力计活塞已经落到底（无压力或

　　压力过小），当数字表显示零以上3mm以下时，表示压力计已经正常工作，压力值是准

　　确的，如果超过3mm，则表示压力过大。

　　f. 用预压泵加压。

　　在用预压泵加压时，当手感内腔已有压力后，可一边继续加压，一边退出调压器丝杆，最长退出长度不得超过50mm，随即关闭右侧截止阀（注意：退调压器时不要用力过猛，以免损坏丝杆）。

　　g. 在压力计上加入与被测量压力相应的砝码，先用双手转动砝码使其转动，转速大约

　　为(30-60)r/min，再用调压器加压，使活塞上升。当活塞工作位置指示器上指针达到零位

　　附近时读数。

　　h. 第一点读数后，应先用调压器降压；使活塞下降至最低位置，然后在压力计上加放与

　　第二点测量相应的砝码值，再用调压器加压并读数，直至正行程测量完毕。

　　i. 反行程测量时，仍需先用调压器降压。操作中避免用泄压阀降压，特别在高压测量时，

　　此操作法很可能震断活塞从而损坏压力计。

　　. 测量完毕，应打开左侧泄压阀，将调压器旋入，恢复原状。取下被测量仪器，并在快速接头处加放堵头。

保养维护

　　1. 应经常保持压力计清洁，压力计不放在湿度过大的环境中，以免锈蚀。使用完毕最好用油擦洗一下，特别是砝码一定要不定期进行擦油，以防止生锈。对于活塞台面部分有一点需要注意，就是使用完毕一定要用堵头堵住表座，防止堵塞。

　　2. 快速接头和活塞缸下端O形圈较易损坏，、若发现泄漏应予以更换。

　　3. 油杯中液面应经常高于油杯过滤器罩子上端面，若一时疏忽，空气将进入预压泵中，造成预压泵失效。这时应拧松预压泵进油接头，使空气随液体流出而流出，当液体呈连续流出时，即可拧紧接头，恢复预压泵功能。使用中一定要注意平稳，加砝码最好等活塞停止转动再加，还有就是加砝码过程中一定要注意水平，够则容易导致活塞杆折断。
