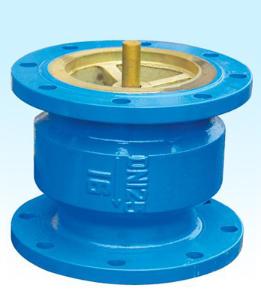

缓闭止回阀

　　缓闭止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500；公称通径DN15~1200mm、NPS1/2~48；工作温度－196~540℃的各种管路上，用于防止介质倒流。止回阀^[1]通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

消声止回阀　　碳钢、低温钢、双相钢（F51/F53）、钛合金、铝青铜、因科镍尔（INCONEL625）、SS304、SS304L、S316、SS316L；铬钼钢、蒙乃尔（400/500）、20#合金，哈氏合金等金属材料

1、设计与制造：API594、API6D、JB/T8937 　　

2、结构长度：API594、API6D、DIN3202、JB/T8937 　　

3、压力一温度等级：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74 　　

4、试验与检验：API598、JB/T9092 　　

5、配管法兰：JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47

1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8 　　

2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20 　　

3、阀瓣关闭快速，水锤压力小　　

4、水平或垂直管道均可使用，安装方便　　

5、流道通畅、流体阻力小　　

6、动作灵敏、密封性能好　　

7、阀瓣行程短、关阀冲击力小　　

8、整体结构、简单紧凑、造型美观　　

9、使用寿命长、可靠性高

1 作用原理：通过汽缸塞的上下移动，协助阀瓣快速启闭以达到密封面　　

2 结构说明　　

A 结构形式：旋启式单阀瓣　　

B 驱动方式：对焊连接　　

C 连接形式：对焊连接　　

D 阀门的开启和关闭由气动装置来控制，加快阀门的开启和关闭速度。

（一）维护与保养　　

1该阀门应存放在干燥通风的室内，做到防潮、防雨、防锈。　　

2 存放月运输时启闭件应处于关闭装置，同时应做好以下工作：　　

a 阀瓣应固定于开启位置　　

b 通径两端内口用泡沫板堵塞，端口须用闷盖塞紧，予以防尘、防锈，保持通道清洁和端面的平整；　　

c汽缸部位进行适当的包装防护、防震和防碰；　　

d 阀门放置时应平稳，气动驱动装置朝上，不得相互受挤。　　

3 长久放置时应定期检查。每三个月对两通道、密封面上的污垢和锈迹，焊接口的防护状况进行检查，擦拭污垢和锈迹后，重新涂刷防锈油予以防护。　　

1、为了防止介质逆流，在设备、装置和管道上都应安装止回阀；　　

2、止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质；　　

3、一般在公称通经50mm的水平管道上都应选用立式升降止回阀；

1 缓闭止回阀^[2]垂直安装在水平管道上，使用是一般处于全开状态。　　

2 安装前应先进行以下工作　　

A卸掉阀门通道两端的闷盖和泡沫板，清洁内腔，去除油垢；　　

B剥去阀瓣表面上的油纸，去除阀瓣面上的油垢；　　

3 安装时介质的流向必须限制。　　

4 通过管路的介质不应带有硬质颗粒，以免损伤密封面　　

5 该阀门出厂前以逐台进行检验和试验合格，安装单位可直接压力试验或安装使。
