自平衡多级泵

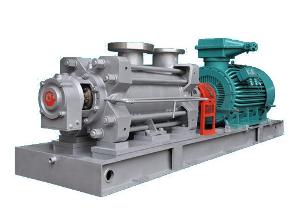

自平衡牌对称型多级泵        自平衡牌对称型多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结‍‍合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。高压自平衡牌对称型节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。由于无平衡装置，即无平衡盘的园盘摩擦损失又无平衡回流损失，所以泵效率比同类别多级泵提高5-14%，同时彻底解决因平衡装置失效而导致平衡盘和平衡盘座的磨损或转子咬死等各种故障，大大延长泵的使用寿命。多年的运行证明，该产品性能达到国际同类产品的先进水平。

　　供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。材质有HT200、QT600、304、304L、316L、317L、904L、CD4等各种材质可供用户选。

　　符合API610 8th /API610 9th /API610 10th 标准设计

　　密封系统按照API682第二版设计

　　最大流量Qmax=850m/h

　　最大扬程Hmax=1800m

　　最大转速nmax=2950rpm

　　运行温度t≤210℃

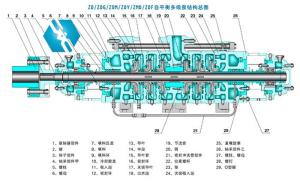

自平衡牌对称型多级泵结构图　　自平衡牌对称型多级泵的主要类型有：D(P)型、DG(P)型、DF(P)型、DY(P)型、MD(P)型。

　　D(P)型：用于输送不含固体颗粒、温度低于80℃的清水或物理化学性质类似于清水的液体。适用于矿山、工厂和城市给排水工程之用。

　　DG(P)型：用于输送不含固体颗粒、温度为-20℃~210℃的清水或物理化学性质类似于清水的液体。适用于中、低压和高压给水用。

　　DF(P)型：用于输送不含固体颗粒、温度为-20℃~105℃的腐蚀性液体。用户可根据输送介质的名称、浓度、比重、使用温度及泵进口压力等合理选用泵的材质、密封形式、泵的结构和确定电机的功率等。

　　DY(P)型：用于输送不含固体颗粒、温度为-20℃~105℃、粘度小于120厘沲的油类和石油产品。

　　MD(P)型：用于输送颗粒含量≤1.5%，粒度≤1.3mm，温度为-20℃~80℃的中型矿进水及其他类似的污水。

自平衡®多级泵优势(1)在工业用电站内给水输送

(2)在工业设备中的锅炉供水系统和冷凝水输送

(3)在石油，石油化工，煤化工，化学工业介质输送

(4)在剪切设备中的冷水输送

(5)在除氧化皮设备中的压力水输送

(6)在工业过程中的高压水生产

(7)化工工艺流程

(8)油田注水，矿山排水

(9)卤液采输

(10)压缩机、去氧化皮机、脱壳机等设备的水输送

　　‍ ‍

ZP D DG DF DY MD25-80*12

ZP:高效自平衡牌对称型

D: 单吸多级离心清水泵

DG:单吸多级锅炉给水泵

DF: 单吸多级耐腐蚀化工离心泵

DY:单吸多级离心油泵

MD:矿用耐磨多级离心泵

25: 流量(m3/h)

80：泵单级扬程（m）

12：泵级数

自平衡牌对称型多级泵为单吸或双吸进口的卧式节段式多级离心泵，泵的吸入口可以垂直向上或水平、排出口垂直向上布置。

主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；

 中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；

自平衡牌对称型多级泵结构图转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；

轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；

泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；

转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；

 轴的密封形式有机械密封和填料密封两种。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。泵各种密封元件装在密封腔内，腔内要通入一定压力的水，起水封、水冷及水润滑作用。在轴封处装有可更换的轴套，以保护泵轴；

泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

该系列泵通过弹性柱销联轴器或膜片联轴器由原动机直接驱动。从原动机方向看，泵为顺时针方向旋转。

自平衡牌对称型多级离心泵在装配前，首先检查零件有无影响装配的缺陷，并擦洗干净，方可进行装配。

自平衡牌对称型多级泵的装配顺序如下：

1、轴承及轴承体内用柴油或汽油仔细洗干净。

2、装配前各加工表面均匀地涂以优质机油。

3、在泵体中开面上铺上一层橡胶石棉板（厚度0.5mm），装上固定泵盖、轴承体、填料压盖（机封压盖）的螺柱和管堵。

4、装配转子部件：

填料密封的转子部件：依次将键、叶轮（注意水泵转向）、密封纸垫、轴套、周涛螺母、填料套、填料环、填料压盖、挡水圈、双吸密封环、轴承端盖、纸垫、挡圈（轴尾端）、轴承撞到轴上，再装好轴承体。

机械密封的转子部件：依次将键、叶轮（注意水泵转向）、密封纸垫、轴套、轴套螺母、填料套（小型泵可不装）、机械密封、机封端盖、挡水圈、双吸密封环、轴承端盖、纸垫、挡圈（轴尾端）、轴承装到轴上，在装好轴承体。
