泵房无人值守系统

矿井排水系统承担着排出井下部分涌水的重要任务，是保证矿井安全生产的关键环节。排水系统各种设备能否安全、可靠、有效的运行，关系到整个矿井的生产与安全。而传统的矿井排水方式普遍使用人工手动控制，存在能耗大、效率低、生产成本高的缺点。为了改变传统控制方式的缺点，我公司结合煤矿行业中对于井下排水系统的实际需求，结合最先进的计算机技术和 自动化控制技术，开发研制了“井下泵房无人职守系统”，可以完全实现矿井排水自动化控制和地面 远程监控。能够有效的提高水泵有效利用率，减少看护人员、延长水泵电机使用寿命，减少事故停 机时间，提高排水能力。从而大大提高井下作业的安全生产系数、降低生产成本。

整个系统由 数据采集与检测、现场监测与控制、远端监控指挥三部分组成。

1、 数据采集与检测。 数据采集由智能模块完成，模块检测传感器状态，并将数据通过通讯模块传送至控制计算机。

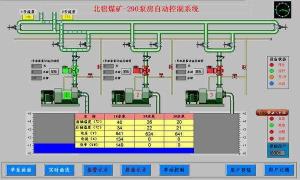

2、现场监测与控制。现场监测与控制部分由控制CPU、管理控制软件、手动集中操作面板组成。控制计算机和管理控制软件组成自动监控系统，负责将模块传输来的数据整理分析，根据控制策略做出决策，并将数据记录存储。手动集中操作面板与自动监控系统平行实现控制功能。

3、 远端监控指挥。远端监控指挥部分由计算机、 管理软件、 网络传输部分组成，通过计算机网络，同步显示现场工况。远端监控具有开放的接口，可以扩展功能或接入其他系统。

◆ 采集进站管道压力或清水池水位、出站压力、出站流量。

◆ 采集每台加压泵启停状态、工作电流、工作电压、电能等电参数。

◆ 采集配电室各路开关状态、电能等。

◆ 光纤通信时，图像监视泵站全景、电气室、泵房等重要工位。

◆ 支持加压泵启动柜手动控制、自动控制、远程控制加压水泵的启停，控制模式可切换。

◆ 依据供水压力和水泵运行时间，智能选择水泵投入运行。

◆ 电流过大、缺相、水位过低过高、控制柜保护、配电室故障、闲人进入等情况发生时，立即上报信息。

◆ 支持光纤通信、局域网通信、GPRS、短消息等无线通信方式。

◆ 存储、显示、查询泵站监控数据及工作参数。

◆ 支持多路图像监控。（有线通信方式）

◆ 支持就地、远程维护测控设备。

◆ 远程监测各加压泵站水池水位或进站压力、出站流量、出站压力。

◆ 远程监测加压泵组的工作状态、电流、电压、保护状态、工作模式。

◆ 远程切换水泵的控制模式，远程控制加压泵组水泵的启停。

◆ 光纤通信时，支持视频在线监视泵站全景、电气控制室等重要工位，视频可回放。

◆ 现场出现电流电压超限、水位超限、设备保护等状况时，监控中心可声光报警。

◆ 支持各种监测信息、控制信息、报警信息、操作信息的存储和查询。

◆ 生成各种数据报表及数据曲线。
