拉压力传感器

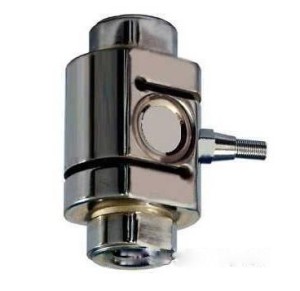

拉压力传感器(3)拉压力传感器是以弹性体为中介，通过力作用在帖传感器两边的电阻应片使它的阻值发生变化，再经过相应的电路转换为电的信号，从而实现后面的控制。它的优点是精度高，测量范围广，寿命长，结构简单，频响特性好。

　　额定载荷(Kg) 100、150、200、250、300、500、1000、2000、5000

　　精度等级 C2

　　绝缘电阻(MΩ) ≥5000(100VDC)综合误差(%F.S) 0.03

　　激励电压(V) 9～12 (DC)

　　灵敏度(mV/V) 2.0±0.02

　　温度补偿范围(℃) -10 ～ +40

　　非线性(%F.S) 0.03

　　使用温度范围(℃) -35 ～ +65

　　滞后(%F.S) 0.03

　　零点温度影响(%F.S/10℃) 0.03

　　重复性(%F.S) 0.01

　　灵敏度温度影响(%F.S/10℃) 0.03

　　蠕变(%F.S/30min) 0.02

　　安全过载范围(%F.S) 150

　　零点输出(%F.S) ±1

　　极限过载范围(%F.S) 200

　　输入阻抗(Ω) 350±5

　　（1）线性度：指传感器输出量与输入量之间的实际关系曲线偏离拟合直线的程度。定义为在全量程范围内实际特性曲线与拟合直线之间的最大偏差值与满量程输出值之比。

　　（2）灵敏度：灵敏度是传感器静态特性的一个重要指标。其定义为输出量的增量与引起该增量的相应输入量增量之比。用S表示灵敏度。

　　（3）迟滞：传感器在输入量由小到大（正行程）及输入量由大到小（反行程）变化期间其输入输出特性曲线不重合的现象成为迟滞。对于同一大小的输入信号，传感器的正反行程输出信号大小不相等，这个差值称为迟滞差值。

　　（4）重复性：重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度。

　　（5）漂移：传感器的漂移是指在输入量不变的情况下，传感器输出量随着时间变化，次现象称为漂移。产生漂移的原因有两个方面：一是传感器自身结构参数；二是周围环境（如温度、湿度等）。
