弯管

引起弯管质量下降的主要原因分析及注意方法：

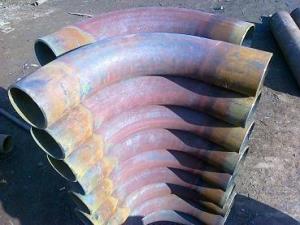

  热煨90度弯管

1、纯弯曲时，管子在外力距M作用下其中性层外侧臂壁受拉应力&1作用而减薄,内侧受压应力。作用而增厚，合力N1和N2使管子横截面发生变化。基于这一因素，引起弯管质量下降主要原因为RX与SX所以，GBJ235—82中，对各种压力等级情况下的RX值以及外侧的减薄量均做了明确规定，目的是为了控制RX与SX的值，从而确保质量。

2、前条已讲过，弯管时材料外侧受拉，内侧受压中性轴所在位置则与弯管方法而不同，在顶弯式(压缩弯曲)工作时中性轴处于离外壁约1/3处，在旋弯(回弯式)工作时，中性轴处于离外壁2/3处。因此薄壁管道弯曲，使用旋弯法是有益的。

3、弯胎的精度也是影响弯管质量的因素之一。我们在弯胎制造时，除规格尺寸要求控制在一定公差范围时，同时也要求用户在使用时根据弯制管径选择相应的弯胎。

4、管材本身的可弯曲性能与表面腐蚀情况，亦可能影响到弯管质量。现场施工时，操作者亦需了解被加工管道的材料，加工性能和对表面腐蚀情况作出产判断。

曲线图 冷弯

6、成型过程中润滑对产品质量的影响：

企业在传统的弯管生产工艺中，为得到更好的弯管表面质量，会采取很多的办法，其中包括：采用更先进高档的弯管机，用强度更高的模具，或者采用润滑产品等办法。采用高档的弯管机和强度高的模具，企业往往都需要投入非常大的资金来完成，只有采用弯管润滑产品是比较低廉和快速的达到企业产品品质的要求。可是在传统的生产工艺中：油基弯管润滑产品可以满足企业在弯管生产中弯管质量的要求，但是油基弯管润滑产品的不易清洗性和对环境的污染就非常突出的表现出来，这样企业就必须采用更多的手段去消除因为采用油基弯管润滑产品对最终产品质量的影响，为此投入比较多的精力和资金。而IRMCO弯管水基润滑脂的到来即满足了企业对弯管产品质量的要求，又可以避免和减少企业因为采用油基弯管润滑产品而增加的投入，完全优化企业生产工序。

在传统的油基润滑产品应用过程中，企业的生产效率被极大的制约，因为油基润滑产品的流动性和极难清洗性，更造成了对生产环境和工人工作条件的污染，企业清除这些污染往往需要花费大量的金钱和人力物力。采用可以为企业减少甚至避免上述清理污染的人力物力的付出，其免洗可直接焊接的特性，更大大的提高企业的生产效率和产品品质。而IRMCO水基弯管脂的用量通常情况下可以比传统的润滑油可以减少50%－80%的用量，可以为企业节省更多的费用。

位于美丽的太湖之滨-无锡滨湖区南泉镇。山河秀美人杰地灵！工业发达、商业繁荣而素有"小上海"之称无锡，科研力量雄厚，工艺技术精湛，生产设备先进，检测手段齐全，企业管理先进，是从事弯管、弯圆，筒体束口及化工防腐设备制造的专业生产厂家。

　　本着以人为本，用户至上，信誉第一的原则，不断追求技术创新的经营思路；竭诚为您服务。我们的经营方针是：以质量求生存，以产品求发展，以信誉促合作，以服务赢客户。本公司对产品质量和各项服务恪守合同承诺，并愿与新老客户精诚合作，共创未来。

电动弯管机是一种新型的具有弯管功能及起顶功能的弯管工具。具有结构合理，使用安全，操作方便，价格合理，装卸快速，一机多用等众多优点，在国内液压弯管机市扬占据很大份额。

弯管机大致可以分为数控弯管机，液压弯管机等等。

弯管机的用途：液压弯管机主要用于电力施工，公铁路建设，锅炉、桥梁、船舶、家俱，装潢等方面的管道铺设及修造，具有功能多、结构合理、操作简单、移动方便、安装快速等优点。本机器除了具备弯管功能外，还能将油缸作为液压千斤顶使用，相对于数控弯管设备而言具有价格便宜，使用方便的特点，在国内弯管机市场占据主导产品位置。数控弯管机，可对管材在冷态下进行一个弯曲半径（单模）或两个弯曲半径（双模）的缠绕式弯曲，广泛使用于汽车、空调等行业的各种管件和线材的弯曲。弯管机主要用于管子的塑性成型。

弯管的材料有铸铁、不锈钢、合金钢、可锻铸铁、碳钢、有色金属及塑料等材质。

   由电动油泵（10），高压油管（12），快速接头（13），工作油缸（8），柱塞（7），弯管部件[包括上花板（3），下花板（14），模头（4），辊轴（2）]组成。由电动油泵输出的高压油，经高压油管送入工作油缸内，高压油推动工作油缸内柱塞，产生推力，通过弯管部件弯曲管子 。

以材质划分：

碳钢: ASTM/ASME A234 WPB、WPC

合金: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP911、15Mo3 15CrMoV、 35CrMoV

不锈钢:ASTM/ASME A403 WP 304-304L-304H-304LN-304N

ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti

ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H

低温钢:ASTM/ASME A402 WPL3-WPL 6

高性能钢: ASTM/ASME A860 WPHY 42-46-52-60-65-70

铸钢，合金钢，不锈钢，铜，铝合金，塑料，氩硌沥，PVC，PPR、RFPP(增强聚丙烯)等。

以制作方法划分可分为推制、压制、锻制、铸造等。

以制造标准划分可分为国标、电标、船标、化标、水标、美标 、德标、日标、俄标等。

按它的曲率半径来分：可分为长半径弯头和短半径弯头。长半径弯头指它的曲率半径等于1.5倍的管子的外径，即R=1.5D；短半径弯头指它的曲率半径等于管子外径，即R=1.0D。（D为弯头直径，R为曲率半径）。 　

 5.若按压力等级来分：大约有十七种，和美国的管子标准是相同的，有：Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS;Sch80、SCH100、Sch120、Sch140、Sch160、XXS;其中最常用的是STD和XS两种。

   电动弯管机适用于工厂、仓库、码头、建筑、铁路、汽车等按装管道和修理。它除了具有弯管功能外，还能卸下弯管部件（油缸）作为分离式液压起顶机使用。

国际上管法兰标准主要有两个体系，即以德国DIN（包括原苏联）为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。除此之外，还有日本JIS管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。现将各国管法兰简介于下：

1，以德国及原苏联为代表的欧洲体系管法兰

2，美洲体系管法兰标准，以ANSI B16.5和ANSI B 16.47为代表

3，英国和法国管法兰标准，两国各有两套管法兰标准。

综上所述，国际上通用的管法兰标准可概括为两个不同的，且不能互换的管法兰体系：一个以德国为代表的欧洲管法兰体系；另一个是以美国为代表的美洲管法兰体系。

IOS7005-1是国际标准化组织于1992年颁布的一项标准，该标准实际上是把美国和德国两套系列的管法兰合并而成的管法兰标准。
