电缆滑线

目录导航

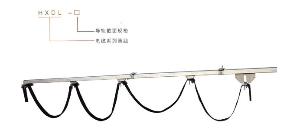

型号

型号规格	轨道截面尺寸（mm)				适配小车型号
型号规格	A	B	C	D	适配小车型号
HXDL-33	33	40	14	2.0	DTC-33
HXDL-40	40	40	14	2.0	DTC-44
HXDL-50	50	50	16	2.5	DTC-50
HXDL-60	63	63	18	4.0	DTC-60
HXDL-70	72	68	22	4.0	DTC-70
HXDL-100	100	100	35	6.0	DTC-100
注：1、轨道标准长度：4m、6m。2、轨道材料：冷轧钢板、不锈钢板

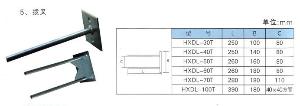

结构

轨道

定尺长度为6m或4m

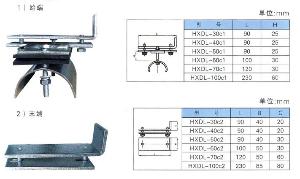

吊架

用于悬吊轨道，螺栓止动，使导轨不能窜动。椭圆型安装孔可以校正轨道的线性度。

耦合接头

耦合接头 3.1 冷轧钢板轧制成形，通过螺栓止动，可以使两根导轨连接起来，延长导轨。 3.2由焊接在轨道两端的圆柱形钢管配置相应的螺栓连接而成，其结构简单、可靠。

始、末端

4.1始端：导轨起始段，始端固定电缆，一端进入携缆台车，一端进入供电箱。 4.2末端：装于导轨的末端，防止首车滑出轨道。

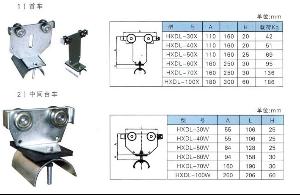

携揽台车

5.1首车：首车是携缆台车的牵引车，它通过其它运动体对它的牵引而带动其后面台车的运动，四个全封闭滚动轴承作为行走轮，滚动十分灵活，可用于灰尘较大的场合。 5.2中间台车：中间携缆台车其行走轮均采用全封闭轴承。压夹电缆部分配以弧形软橡胶垫层，各携缆台车之间由柔性钢丝绳（链）直接牵引，以确保电缆不受损伤。首车和中间携缆台车均有防撞缓冲器，保证台车不受运行过程中的相互撞击。
