找正

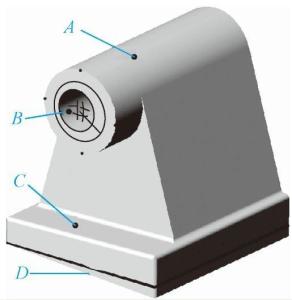

如图1所示, A 与B 不同心, 而A 面不加工; C与D 不平行, 而C 面不加工。这时我们就利用A 与C 不加工为依据, 作一个C 面的平行面, 在毛坯孔中可放一木塞, 以A 面的圆边缘作三或四条等半径的圆弧, 找出中心点作加工孔的圆心。

图1找正图示

毛坯找正的原则如下:

①为了保证不加工面与加工面间各点的距离相同( 一般称壁厚均匀) , 应将不加工面用划针找平( 当不加工面为水平面时) , 或把不加工面用直角尺找垂直( 当不加工面为垂直面时) 。

②如有几个不加工表面时, 应以面积最大的不加工表面找正, 并照顾其他不加工表面, 使各处尽量均匀, 孔与

轮毂或凸台(搭子) 尽量同心。

③如没有不加工平面时, 要以欲加工孔毛坯和凸台( 搭子) 外形来找正。对于有很多孔的箱体, 要照顾各孔毛

坯和凸台, 使各孔均有加工余量面且与凸台同心。
