栅极

　　一、真空电子管栅(shan)极

　　多极电子管中最靠近阴极的一个电极。用金属丝制成细丝网或螺旋线的形状，用于控制板极电流的强度，或改变电子管性能。

　　二、场效应管栅极

　　场效应管根据三极管的原理开发出的新一代放大元件，有3个极性，栅极（G，代表英文gate，也可叫门极），漏极（D，代表英文drain），源极（S，代表英文source），它的特点是栅极的内阻极高，采用二氧化硅材料的可以达到几百兆欧，属于电压控制型器件。场效应晶体管（FieldEffectTransistor缩写(FET)）简称场效应管.由多数载流子参与导电,也称为单极型晶体管.它属于电压控制型半导体器件。

　　具有输入电阻高（108～109Ω）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点,现已成为双极型晶体管和功率晶体管的强大竞争者。

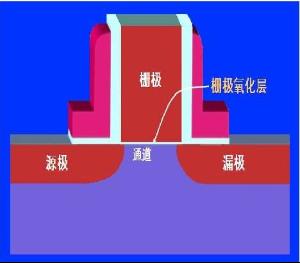

　　场效应管可应用于放大.由于场效应管放大器的输入阻抗很高,因此耦合电容可以容量较小,不必使用电解电容器.即金属-氧化物-半导体型场效应管，英文缩写为MOSFET（Metal-Oxide-SemiconductorField-Effect-Transistor），属于绝缘栅型。其主要特点是在金属栅极与沟道之间有一层二氧化硅绝缘层，因此具有很高的输入电阻（最高可达1015Ω）。它也分N沟道管和P沟道管，符号如图1所示。通常是将衬底（基板）与源极S接在一起。根据导电方式的不同，MOSFET又分增强型、耗尽型。所谓增强型是指：当VGS=0时管子是呈截止状态，加上正确的VGS后，多数载流子被吸引到栅极，从而“增强”了该区域的载流子，形成导电沟道。耗尽型则是指，当VGS=0时即形成沟道，加上正确的VGS时，能使多数载流子流出沟道，因而“耗尽”了载流子，使管子转向截止。以N沟道为例，它是在P型硅衬底上制成两个高掺杂浓度的源扩散区N+和漏扩散区N+，再分别引出源极S和漏极D。源极与衬底在内部连通，二者总保持等电位。

　　图1（a）符号中的前头方向是从外向电，表示从P型材料（衬底）指身N型沟道。当漏接电源正极，源极接电源负极并使VGS=0时，沟道电流（即漏极电流）ID=0。随着VGS逐渐升高，受栅极正电压的吸引，在两个扩散区之间就感应出带负电的少数载流子，形成从漏极到源极的N型沟道，当VGS大于管子的开启电压VTN（一般约为+2V）时，N沟道管开始导通，形成漏极电流ID。MOS场效应管比较“娇气”。这是由于它的输入电阻很高，而栅-源极间电容又非常小，极易受外界电磁场或静电的感应而带电，而少量电荷就可在极间电容上形成相当高的电压（U=Q/C），将管子损坏。因此了厂时各管脚都绞合在一起，或装在金属箔内，使G极与S极呈等电位，防止积累静电荷。管子不用时，全部引线也应短接。在测量时应格外小心，并采取相应的防静电感措施。

　　下面介绍检测方法。

　　1．准备工作测量之前，先把人体对地短路后，才能摸触MOSFET的管脚。最好在手腕上接一条导线与大地连通，使人体与大地保持等电位。再把管脚分开，然后拆掉导线。

　　2．判定电极将万用表拨于R×100档，首先确定栅极。若某脚与其它脚的电阻都是无穷大，证明此脚就是栅极G。交换表笔重测量，S-D之间的电阻值应为几百欧至几千欧，其中阻值较小的那一次，黑表笔接的为D极，红表笔接的是S极。日本生产的3SK系列产品，S极与管壳接通，据此很容易确定S极。

　　即金属-氧化物-半导体型场效应管，英文缩写为MOSFET（Metal-Oxide-SemiconductorField-Effect-Transistor），属于绝缘栅型。其主要特点是在金属栅极与沟道之间有一层二氧化硅绝缘层，因此具有很高的输入电阻（最高可达1015Ω）。它也分N沟道管和P沟道管，符号如图1所示。通常是将衬底（基板）与源极S接在一起。根据导电方式的不同，MOSFET又分增强型、耗尽型。所谓增强型是指：当VGS=0时管子是呈截止状态，加上正确的VGS后，多数载流子被吸引到栅极，从而“增强”了该区域的载流子，形成导电沟道。耗尽型则是指，当VGS=0时即形成沟道，加上正确的VGS时，能使多数载流子流出沟道，因而“耗尽”了载流子，使管子转向截止。

1、消除栅极振荡

绝缘栅器件(IGBT、MOSFET)的栅射（或栅源）极之间是容性结构，栅极回路的寄生电感又是不可避免的，如果没有栅极电阻，那栅极回路在驱动器驱动脉冲的激励下要产生很强的振荡，因此必须串联一个电阻加以迅速衰减。

2、转移驱动器的功率损耗

电容电感都是无功元件，如果没有栅极电阻，驱动功率就将绝大部分消耗在驱动器内部的输出管上，使其温度上升很多。

3、调节功率开关器件的通断速度

栅极电阻小，开关器件通断快，开关损耗小；反之则慢，同时开关损耗大。但驱动速度过快将使开关器件的电压和电流变化率大大提高，从而产生较大的干扰，严重的将使整个装置无法工作，因此必须统筹兼顾。

栅极电阻的选取

1、栅极电阻阻值的确定

各种不同的考虑下，栅极电阻的选取会有很大的差异。初试可如下选取：

不同品牌的IGBT模块可能有各自的特定要求，可在其参数手册的推荐值附近调试。

2、栅极电阻功率的确定

栅极电阻的功率由IGBT栅极驱动的功率决定，一般来说栅极电阻的总功率应至少是栅极驱动功率的2倍。

IGBT栅极驱动功率 P＝FUQ，其中：

F 为工作频率；

U 为驱动输出电压的峰峰值；

Q 为栅极电荷，可参考IGBT模块参数手册。

例如，常见IGBT驱动器(如TX-KA101)输出正电压15V，负电压-9V，则U=24V，

假设 F=10KHz，Q=2.8uC

可计算出 P=0.67w ，栅极电阻应选取2W电阻，或2个1W电阻并联。

设置栅极电阻的其他注意事项

1、尽量减小栅极回路的电感阻抗，具体的措施有：

a) 驱动器靠近IGBT减小引线长度；

b) 驱动的栅射极引线绞合，并且不要用过粗的线；

c) 线路板上的 2 根驱动线的距离尽量靠近；

d) 栅极电阻使用无感电阻；

e) 如果是有感电阻，可以用几个并联以减小电感。

2、IGBT 开通和关断选取不同的栅极电阻

通常为达到更好的驱动效果，IGBT开通和关断可以采取不同的驱动速度，分别选取 Rgon和Rgoff（也称 Rg+ 和 Rg- ）往往是很必要的。

IGBT驱动器有些是开通和关断分别输出控制，如落木源TX-KA101、TX-KA102等，只要分别接上Rgon和Rgoff就可以了。

有些驱动器只有一个输出端，如落木源TX-K841L、TX-KA962F，这就要在原来的Rg 上再并联一个电阻和二极管的串联网络，用以调节2个方向的驱动速度。

3、在IGBT的栅射极间接上Rge＝10－100K 电阻，防止在未接驱动引线的情况下，偶然加主电高压，通过米勒电容烧毁IGBT。落木源驱动板常见型号上(如：TX-DA962Dx、TX-DA102Dx)已经有Rge了，但考虑到上述因素，用户最好再在IGBT的栅射极或MOSFET栅源间加装Rge。
