网带

网带材质数据参考资料于

网带标注法集中了金属丝编织网带的各种优点，由于具有弯曲较深的串条，使各个螺旋盘条的位置得到正确的定位，因此最大限度地减少网带的变型和延伸。

由左右交替的网条通过直串条联结而成，该系列网带网孔较密，网孔间距均匀，能使网带行走平稳。该系列网带适合于承载体积较小而质地相对较重的输送线。

此网带采用轧扁丝制作．用曲轴型穿条连接，使各个螺旋盘条的位置得到正确的定位，因此最大限度地减少网带的变型和延伸。其做工精细，表面平整，两边平行，材质优良，经久耐用。

乙型网带乙型网带图片(4)又称梯形网带或一字网，此网带通常系齿轮传递网带，具有透气性好的优点，拉力均匀，做工精细，此网带具有转动灵活、平稳性好、耐高温、耐压力、耐腐蚀、寿命 长等特点。

由左右交替的网条通过四根直串条联结而成，精密的编织技术使网带既具有密度高网孔细运行灵活的特点，它对材料和编织技术要求极高，此网带适合于细小承载物的输送线。

6，金属片网带：又称长城网，扁平金属片和圆金属丝所组成。

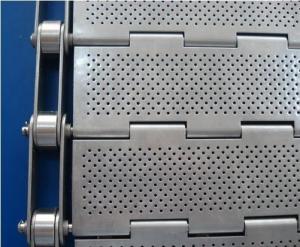

这种链杆式网带采用链条传动，适用于大型和重型传送，其运动平稳、力量大、网面相对受力小、能对输送网面起到保护作用、价格较贵、但使用寿命长。

链轮驱动,运行稳定，承载力强，可运送高速重物，表面平滑,适于不稳定制品的输送开孔率大,通风性、脱水性佳，容易洗净，眼镜网带因孔大非常适合涂层操作流程，使之与传输带尽可能减少接触

这种链条使用链条做动力，网用链条片及小管连接；间距可根据使用定制，规格很多。

由链条驱动的输送网带一般都由链条带动小轴再带动网带运行。 网带都采用轧牙串条、左右网条二根串，并大小网条连接而成，大网条内穿进小轴，小轴二端穿入链条孔，从而达到链条驱动输送网带。链条网传动平稳、传动力矩小。

也可作为螺旋式网带，采用进口电脑网带机生产，网面强硬耐用，不易变形。最大特点是转弯性能好，可以实现180度的转弯，且运行平稳。具有网面平整，可承载较重的压力和拉力。通风透气性能好，网面洁净无毒，而且容易清洗。维修和拆卸极为方便。可根据客户要求在网带两侧加装挡边。

由不锈钢链条驱动，采用不锈钢板材生产，适合用于输送细小的高密度物件，输送过程中运转平稳，安装更换方便，价格高，使用寿命较长。

这种硬边式边处理，输送方法直观、简洁。档片经S型处理后形成一个直线型的槽型，使用中应避免机械性挤压，一旦发现脱落现象应及时处理。

这种边处理具有轻盈和牢固的优点，适用于较大的工件传送,物品不易从边缘滑落,做工比较精细,质量可靠,价格合理,广泛用于食品行业和金属热处理等行业的输送。

具有结构简单，透气性好。强度大，可承载较重的物品。易于清洁和维护，运转灵活的特点。

为组合平衡型四根串单打头网带，串条不穿到边缘两边各翻15-30公分高的边，用以挡住物体外落。如化纤厂，标准件热处理，轴承件的清洗机用翻边网，用以挡住化纤维的外溢等。

有四根螺旋盘条组成的球状螺旋组合网，结构牢固、有效过滤面积大，主要用于化学工业中的过滤，真空干燥机的烘干，广泛应用在粘胶纤维透折机和制革工业的干燥机。

托带的网面平整光洁，运转灵活。设备和工模具的制作水平是该网带的质量保证。此系列网带承载量大，网孔相对较宽，适用于大型的输送线。

也叫加固型网带，此网带串条可采用直串条、曲串条两种，网带边可制作挡板，网带可整体翻边，串条可以生产加工成阶梯边(绞边)，可根据用户使用的范围和温度而定。

此网带采用单旋制作，纹路均匀，抗拉度强；两边平行；表面平整．

不锈钢网带又称勾花网、活络网，特点是通风性好。（见右图）

特氟龙网带(5)优势：特氟龙网带的工作环境不但有高温，还有紫外线的灼伤，化学药品的腐蚀、破坏等。给每一条网带涂覆有三层特氟龙树酯，而普通网带只有一层，甚至没有。耐用与否，就已经决定了，这是大家都可以看到的。

应用范围：纺织、印染、印花、丝网印刷、光固机械、胶印机、食品烘焙、制卡、无纺布烘燥机、高周波烘干、温控烘房、溶剂型油墨的快速干燥等行业机械设备上。

见右图

常用规格：

又称马蹄链，由扁平金属片和圆金属丝所组成，网带自重轻，网孔空隙大，网面平整，运行平稳，不会走偏。可作洗涤、干燥、冷却、热处理的输送线。

按叫法：不锈钢网带、不锈钢输送带、不锈钢金属输送带、不锈钢金属网带、不锈钢金属传送带、不锈钢传动带、不锈钢金属传动网带、金属螺旋网带、金属转弯网带。

按行业;食品加工机械、玻璃制品、输送机械等全自动设备上的输送带

按材质：A3低碳钢网带、1cr13网带、201网带、304网带、ICr18Ni9Ti 网带、2520网带、316网带等。

按形状：人字形网带、乙字形网带、菱形网带、马蹄式网带（长城网带）、链条式输送带、眼镜形网带、链板式网带、球型网带、链钩型金属输送带、冲片型金属输送带等

按规格：

链条标号-节距P--- 链杆节距P1- 链杆直径D - 网丝直径D1 - 网带螺距L -网带节距J

（P）----（p）------（p1）---------（D）-------（D1）-----（L）--------（J）

C2042--25.40mm--25.40×*节---5~8mm--1.0~1.6mm--3~19mm-----6.35~25.4mm

C2052--31.75mm--31.75×*节---6~10mm-1.2~2.0mm--5~21mm-----6.35~31.75mm

C2062--38.10mm--38.10×*节---8~12mm-1.5~2.0mm--8~21mm-----6.35~38.1mm

C2082--50.80mm--50.80×*节--10~12mm-1.5~3.0mm-10.5~21mm-12.7~50.8mm

C2160--101.6mm--101.6×*节--10~14mm-1.5~4.0mm-10.5~27mm-12.7~50.8mm

网带设计是指根据使用要求对网带的工作原理、结构、运动方式、力和能量的传递方式、各个零件的材料和外形尺寸、润滑方法等进行构思、分析和计算并将其转化为详细的描述以作为制造依据的工作过程。

网带设计是网带工程的重要组成部门，是决定网带机能的最主要因素。因为各工业对网带的机能要求不同而有很多专业性的网带设计，如纺织网带设计、矿山网带设计、农业网带设计、船舶设计、汽车设计、机床设计、压缩机设计、内燃机设计、汽轮机设计、泵设计等专业性的网带设计分支学科。

网带设计大体可分为 ：

1、新型设计（开发性设计）。应用成熟的科学技术或经由实验证实可行的新技术，设计未曾有过的新型网带，主要包括功能设计和结构设计。

2、继续设计。根据使用经验和技术发展对已有的网带设计更新，以进步机能、降低制造本钱或减少运行用度。

3、变型设计。为适应新的需要对已有的网带作部门的修改或增删，从而发展出不同于尺度型的变型产品。

链条标号 节距P 链杆节距P1 链杆直径D 网丝直径D1 网带螺距L 网带节距J

（P） （p） （p1） （D） （D1） （L） （J）

C2042 25.4mm 25.4×*节 5~8mm 1.0~1.6mm 3~19mm 6.35~25.4mm

C2052 31.75mm 31.75×*节 6~10mm 1.2~2.0mm 5~21mm 6.35~31.75mm

C2062 38.1mm 38.1×*节 8~12mm 1.5~2.0mm 8~21mm 6.35~38.1mm

C2082 50.8mm 50.8×*节 10~12mm 1.5~3.0mm 10.5~21mm 12.7~50.8mm

C2160 101.6mm 101.6×*节 10~14mm 1.5~4.0mm 10.5~27mm 12.7~50.8mm

链网标注法

碳钢、镀锌铁丝，弹簧钢丝、耐腐蚀耐高温不锈钢材料(304，310，310S，314，316，316L，430等)A3低碳钢、45#钢、1Cr13耐热钢、 201不锈钢、304不锈钢、1Cr18Ni9Ti不锈钢、0Cr18Ni14NO2CU2耐热耐酸钢、玻璃纤维等

网带表面平整，透孔均匀，标准链条传动，走行平稳，绝无跑偏现象，载重能力与抗拉力强，易清洗，易维护等优点。

How to specify material of various conveyor belts

直串条双股平衡型网带特点:此网带以左右螺旋对称编织,机构上采用双股螺旋盘条和一根直串条连接而成。因此网带运行平稳，走偏现象较小，维修拼接也较方便。

直串条双股平衡型网带应用： 它能广泛的应用在冶金、机械工业的高温热处理自动线以及大负载的输送自动线，并在玻璃器皿退火炉，电子工业、食品工业都能得到合理的使用。

直串条双股平衡型网带主要型号：

DB(s)4/4.5-80-33

DB(s)3.5/4-80-33

DB(s)3.5/3.5-100-46

DB(s)2.8/3.5-100-50

DB(s)3/3.5-118-33

DB(s)2.8/2.8-118-50

DB(s)2/2.8-118-80

DB(s)1.6/2-118-80

DB(s)2.2/3.5-138-60

DB(s)2/2.8-138-80

DB(s)1.8/2.8-157-80

DB(s)1.6/2-157-80

DB(s)1.6/1.6-200-150

DB(s)0.8/1.2-334-242

1：如网带出现跑偏现象，调接从动轴一端的张紧轴，应慢慢调节，切记快速调整，造成网带边缘刮损。

2：如网带出现抖动现象，应检查输送架以及输送隧道内托辊有无锈蚀拒转现象，逐一调整。

3：链条传动式网带如出现跳链，运行不稳，应检查主动轴两端链轮是否同步，齿端是否过度磨损。

(注：可参考网带工作时的注意事项参考资料)

金属网带是一种采用静摩擦的方法，以摩擦驱动以连续方式运输物料的机械。应用它，可以将物料在一定的输送线上，从最初的供料点到最终的卸料点间形成一种物料的输送流程。它既可以进行碎散物料的输送，也可以进行成件物品的输送。除进行纯粹的物料输送外，还可以与各工业企业生产流程中的工艺过程的要求相配合，形成有节奏的流水作业运输线。所以金属网带广泛应用于现代化的各种工业企业中。是各行业自动装置和现代自动化流水线中必不可少的重要配件。
