电力液压推动器

　　电力液压推动器由两部分组成，驱动电动机及器身(离心泵)，器身部分由盖、缸、活塞、叶轮及转轴组成。当通电时，电动机带动转达轴及转轴上的叶轮旋转，在活塞内产生压力，在此压力影响下 ，油由活塞上部吸到活塞下部，迫使活塞和固定在其上的推杆及横梁迅速上升。通过杠杆机械压缩负荷弹簧(推动器或制动器带有负荷弹簧者)，产生机械运动。

　　当断电时 ，叶轮停止旋转，活塞在负荷弹簧力及本身重力作用下，迅速成下降，迫使油重新流入活塞上部，这时仍然通过杠杆机构恢复原位。

　　电力液压推动器常与制动架配合使用，广泛用于各类传动装置的制动。公司产品在国内起重运输、港口机械、冶金机械、铁路机械、水工机械、矿山机械等行业中被广泛应用。

　　一、概述

　　Ed系列电力液压推动器是一种集电机，离心泵，油缸为一体的，结构非常紧凑的驱动控制装置，被广泛用作各种块式制动器和盘式制动器的驱动装置，还可用于各种工业阀门，闸门，定向摆动和转动（<90°）装置（机构）及夹紧装置的驱动控制。　

　　二、设计特点

　　外壳为铸造铝合金、重量轻，外形美观；

　　电机为非浸油式结构，B级或F级绝缘(根据用户要求)。耐热性好，寿命长；

　　电机接线盒盖设有密封，采用电缆填料函进线，牢固可靠，电气外壳防护等级达IP55;

　　电机轴和推杆均表面镀硬铬处理，使密封件寿命大大延长；

　　油缸壳体在一侧设有平衡气室，可使推动器在0-180°任何方向安装，从而扩大其使用范围；

　　Ed系列全部密封件和轴承采用世界名牌产品，密封可靠，寿命长；

　　Ed系列紧固件为不锈钢材质，美观耐用。

　　三、安装方式的选择

　　垂直安装：活塞杆连接块朝上；

　　水平安装和中间任意位置：主参数标牌朝上；

　　所有推动器的推杆连接块都可以旋转。Ed50-Ed301固定座可作90°旋转，Ed23-Ed30固定座也可提供90°旋转但安装高度尺寸A增加8毫米；

　　无论何种安装位置，活塞杆都不能承受任何力，以免影响使用效果和寿命。

　　四、附加装置

　　根据用户需要可安装各种附加装置满足不同工作需要；

　　上升或下降阀：加装上升阀“H”，下降阀“S”或上升下降阀“H、S”可使上升下降时间无级延长，可调整的最大值可达额定值的10-20倍，阀在外部调节。带阀的推动器其上升下降时间将有所延长，短行程延长0.1-0.2秒，长行程延长0.2-0.4秒；

　　制动弹簧：它产生制动力，技术参数中所列的制动弹簧力值为上升行程的1/3（下降行程的2/3）时的弹簧力；

　　复位弹簧：工作原理同C-弹簧，但复位的弹簧力教小；

　　缓冲弹簧：（仅适用于短行程）主要调节制动过程。缓冲制动的非周期瞬变过程，使制动平稳，它代替推杆连接块装在活塞杆上，不改变推动器的行程。

　　加热器：在环境温度低于-20℃的地区，可根据用户需要加装加热器，加热器为AC200V、AC110V电压，订货时需注明，温度的控制调节方法由用户自己选择；

　　行程开关：根据用户要求，推动器可以装机械式行程开关。

　　用途

　　ED系列电力液压推动器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列电力液压块式制动器的操作元件，广泛适用于起重运输，冶金，矿山，港口，建筑等行业。

　　正常工作条件

　　电动机1/2三相交流异步式电动机，符合（G了755-87）规定，绝缘等级：F级

　　使用条件：

　　连续工作S1连续工作S2，负载持续率FC=60%

　　额定电压为380V三相，频率50Hz

　　使用地点的海拔高度等级符合（GB755-87）标准

　　周围环境温度应在-20℃～40℃范围内，其空气相对湿度应不大于90%5.

　　垂直安装：活塞连接块朝上，水平安装：记号的标牌朝上：（ED630/12公适用于垂直安装）

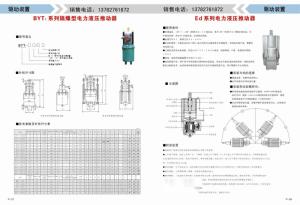

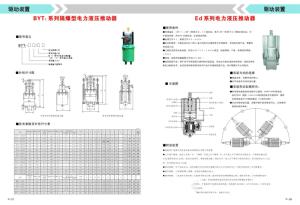

　　主要技术参数

　用途

　　连续工作S1和继续工作S3，鸡毛环境温度达到+50℃。

　　表中额定电流系指在额定运行时的线端电流，但如果电源为非额定定值时，势必引起额定电流的相应变化。环境温度：-20℃～+50℃，液压油：DB-25（SY1351-77）低于-20℃时，用YH-10液压油，可不装加热器，用DB-25液压器，必须装加热器。行程时间是在20℃环境温度时测定的。
