立式排污泵

    流量：2～1500 m3/h

    扬程范围：3～45m

    额定转速n：970～2900r/min

    介质温度：－15℃～+60℃

    介质密度：≤1.3×103kg/m3

    介质PH值：5～9

    系统最高工作压力：≤0.6Mpa

    ①企业单位废水排放。

    ②自来水厂的给水装置。

    ③住宅区的污水排水站。

    ④城市污水处理厂排放系统。

    ⑤代替肩挑人担，吸送河泥。

    ⑥勘探矿山及水处理设备配套。

    ⑦医院、宾馆、高层建筑污水排放。

    ⑧地铁、地下室、人防系统排水站。

    ⑨养殖场污水排放及农村农田灌溉。

    ⑩市政工程，建筑工地中稀泥浆的排放。

      ①采用独特的单叶片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。

      ②机械密封采用新型硬质耐腐的碳化钨材料，同时将密封改进为双端面密封，使其长期处于油室内运行，可使泵安全连续运行8000小时以上。

　　③整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。

　　④该泵密封油室内设置有高精度抗干扰漏水检测传感器，及定子绕组内预埋了热敏元件，对水泵电机绝对保护。

　　⑤可根据用户需要配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行绝对保护，提高了产品的安全性与可靠性。

　　⑥浮球开关可以根据所需液变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。

　　⑦可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来极大方便，人可不必为此而进入污水坑。　

　　⑧能够在全扬程范围内使用，而保证电机不会过载。　

　　⑨有两种不同的安装方式，固定式自动耦合安装系统，移动式自由安装系统。

立式排污泵结构图1.底座

2.泵体

3.叶轮

4.密封圈

5.电机

6.主轴

7.机械密封

8.叶轮螺母

40LWP15-30-2.2

40表示口径(mm)

LW表示直立式无堵塞排污泵

P表示不锈钢/B表示防爆

15表示流量(m3/h)

30表示扬程(m)

2.2表示配用电机功率(kw)

相关表示：QW表示潜水排污泵，YW液下排污泵，GW管道排污泵

1．介质温度不超过60℃，重度为1．0-1．3K9／dm3，Plt值在5-9范围内。

2．泵和电机为整体结构，所以要求泵工作周围温度不得超过40℃，相对湿度不超过95％。

3．  般情况下，泵必须在使用扬程范围内使用工作，保证电机不超载，如需在全扬程范围使用，在订货时另行注明，以便厂家制造。

4．在运行适程中泵电机电流不得超过电机的额定电流。 中兖的最好的

1．泵和管路应有各自支承件，不得将管路重量作用于泵上。

2．为了维护方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表以保证泵在额定扬程和流量范围内运行，礴保泵的正常运行，提高水泵的使用寿命。

3．安装泵时必须拧紧地脚螺栓，以免起动时振动对泵性能的影响0

4．安装前应检查水泵和电机的紧固情况和有无损伤。

5．输送高温液体肘为了不使泵承受管路的热变形，泵座的底脚螺栓不匝固定，当管路系统在热胀冷缩时，使泵能与管道一起移动。

1．泵使月前应仔细检查紧固件是否姐动或脱落，泵在运输、存放、安装过程中有无变形或损坏。

2．泵起动后，旋转方旬从进口看为逆时针转动，如果电泵反转，只需将电缆线中的任何二相线对调一下接线位置即可。

3．不得将电采长期处于低场程状态下运行(一般使用扬程不得低于额定扬程的60%)，最好控制在建议使甩扬程范围以内，以防水泵因载而烧坏电机。

4．泵不应在汽蚀工况下运行，以提高泵的使用寿命，严禁水泵缺液运行，否则极易烧坏机械密封件。

5．如泵的零件为铸铁制成时，在冬季露天安装时。应注意防止击破，温度特别低时，应加以保温。

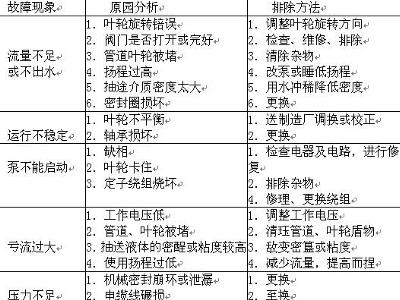

中兖矿业--LW立式排污泵故障排除方法
