交流耐压谐振装置

一交流耐压谐振装置概述

       交流耐压谐振装置主要由变频控制电源、激励变压器、电抗器、电容分压器组成。其中变频控制电源采用进口专用的SPWM数字式波形发生芯片，频率分辨率为16位，在20～300Hz时频率细度可达0.1Hz，同时采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，确保谐振装置仪器稳定和安全。

二交流耐压谐振装置特点

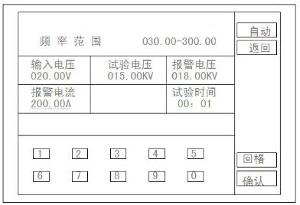

液晶显示界面1具备试验电压、加压时间、报警电流整定、报警电压整定、频率范围、起始电压的设置；

2.具备放电保护功能，在试品发生闪络时，或其他原因造成的谐振回路突然失谐，变频控制电源立即自动快速切断输出，并显示保护类型和闪落电压值；

3. 测量显示输出电压、输出频率及加压时间、保护动作类型等相关信息，在试验完成时电压自动下降到零位；

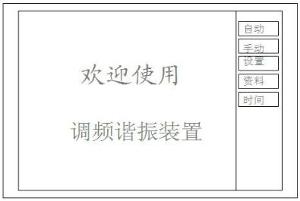

4.大液晶全中文界面平台技术，全触摸屏操作,数据保存.

三交流耐压谐振装置注意事项

      仪器两侧开孔处的风扇在运行则表示表示仪器内部功率器件正常工作。否则表示仪器内部过热或上次试验时没有复位。此时应该切断电源，将仪器置于通风处静置1小时左右，待内部适当降低温度后再启动电源。

当风扇经常性的不启动时，建议立即与厂家联系。

当设备出现不可恢复性故障时，请不要自行拆卸仪器。

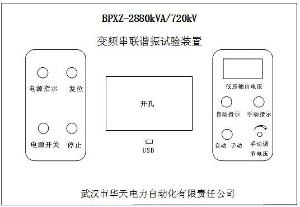

变电站电气设备交流耐压谐振装置操作面板四交流耐压谐振装置参数

变频谐振升压装置

试验频率：45～300Hz 31500kVA及以下35kV电力变 5kW 5kVA 27kV/1A 4台

频率≥45Hz

35kV断路器及闭母线、 绝缘子

10kV（300mm2）电缆2000m

35kV（300mm2）电缆500m

变频谐振、变频串联谐振、耐压谐振装置、串联谐振、串联谐振变压器、串联谐振试验设备、DAXZ串联谐振耐压装置

^[1]1.风扇不能启动：

急停、故障保护、失谐保护后，没有按“故障复位”； 内部温度过高，功率元件热保护；

排除方法：关断仪器电源，将仪器静置30分钟左右，重新开启电源，按仪器面板上的“复位”键，再启动仪器。

 如果依然不能启动风扇，请和厂家联系，不可拆卸仪器！

2.自动调谐不能完成，找不到谐振点：

现象：调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点

原因：回路接地不好，试验回路接线错误，装置某一仪器开路

排除方法：检查接地装置可靠，接地连接线是否有断开点；

                  检查励磁变压器的高低压线圈的通断；

                  检查每一只电抗器的通断；

                  检查分压器的信号线的通断；

                  检查分压器的高低压电容臂的通断；

                  装置自身升压时没有谐振点，还需要检查补偿电容器的通断；

如果所有部件正常，依然没有谐振点，请和厂家联系，不可拆卸仪器！

现象：调谐曲线是一条曲线，有较低的尖峰；

           试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降            压；

原因：电抗器与试品电容量不匹配，没有准确找到谐振点；

           试品损耗较高，系统Q值太低；

           励磁变压器高压输出电压较低；

排除方法：将补偿电容器并接入试验回路，加大回路电容量；

                  尽可能将多只电抗器串联，提高回路电感量；

                  提高励磁变压器的输出电压；

                  干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗；

如果全部处理完后，依然不能解决问题，请和厂家联系，不可拆卸仪器！

一、电缆交流耐压试验系列

二、发电机工频耐压试验系列

三、GIS和SF6开关交流耐压试验系列

四、变压器，电动机等设备的工频交流耐压试验系列

（注：以上仅列举了部分常用型号，可根据要求定制）
