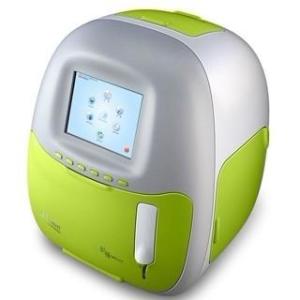

电解质分析仪

仪器用途

      电解质分析仪在临床检验中是必不可缺的，在临床中它主要测试维持人体血液。体液中渗透压的平衡，在手术，烧伤，腹泻，急性心梗等需要大量均衡补液的病人中，离子的测试和检测很重要。该仪器精密度和准确度高，对任何样品所测的结果精确、可靠、速度快、且操作十分简单。所以，离子检测是各级医院的必备通用设备。



电解质分析仪的工作原理



PL2100全自动电解质分析仪        溶液中被测离子接触电极时,在离子选择电极基质的含水层内发生离子迁移.迁移的离子的电荷改变存在着电势,因而使膜面间的电位发生变化,在测量电极与参比电极间产生一个电位差.

　　一般常用电极结构:

　　钠电极特点：钠电极是一种玻璃毛细管电极用来测定液体样本中的钠离子浓度，主要结构：

　　电极套：透明塑料。

　　测量毛细管：钠敏感玻璃。

　　电极室 ：密封的，内充满钠电极液。

　　电极芯：Ag、Agcl

　　钾电极特点：钾电极是一种膜电板，也是用来测量样本中的钾离子浓度。

　　主要结构：

　　电极套：透明塑料。

　　测量毛细管：钾离子敏感膜。

　　电极室：密封的，内充满K+液。

　　电极芯：Ag/Agcl

　　氯电极特点：氯电极也是一种膜电极，用来测量样本中的Cl离子浓度。

　　主要结构：

　　电极套：透明塑料。

　　测量毛细管：Cl离子敏感膜。

　　电极室：密封的且充有Cl-液。

　　电极芯：Ag/Agcl

　　参比电极特点：参比电极是连接样本和信号地的一个装置。

　　主要结构：  参比电极由两部分组成：  参比电极套和参比电极芯。参比电极套中的参比液在以参比电极芯与样本之间形成一个盐桥，每次测量开始时，参比液被注入参比电极套中，同时有一小部分参比液由玻璃毛细管中渗入测量室 ，从而在样本和参比电极芯之间形成盐桥，参比电极芯在电信号地和参比液之间形成回路。

　　测量过程：离子选择式电极，电极内含有已知离子浓度的电极液，通过离子选择电极膜与样本中相应离子相互渗透，从而在膜的两边产生膜电位，样本中离子浓度不用，产生的电位信号的大小也不同，通过测量电位信号大小就可以测知样本中离子的浓度。

　　电极内液与样本之间的离子浓度差使电极膜产生电化学电位，这个电位可由电极取出，输往放大器的输入端，放大器的另一个输入端与参比电极连接并接地，电极电压可进一步放大。形成电压差，决定着被测样本的离子浓度。

　　3、研究过程

　　电极溶液中被测离子接触电极时，在离子选择电极膜基质的含水层内发生离子迁移。迁移离子的电荷改变存在着电势，因而使膜面间的电位发生变化；在测量电极与参比电极间产生一个电位差。理想的离子选择性电极对溶液中所要测定的离子产生的电位差，应符合能斯特（Nernst）方程：         E=E0+ log10a(x)

　　E：测得的电位

　　E0：标准电极电位（常数）

　　R：气体常数

　　T：绝对温度

　　Z：离子价

　　F：法拉第常数

　　a(x)：离子的活度

　　可见测得的电极电位和“X”离子的活度的对数成比例，当活度系数保持恒定时，电极电位与离子浓度（C）的对数也成比例，以此来求出溶液中离子的活度或浓度。

　　目前生产钠钾氯离子电极分析仪的厂家很多，但所用的电极基本相同，钠多采用硅酸锂铝玻璃电极膜制成，寿命较长，钾电极多采用结页氨霉素膜制成。

　　离子选择性电极分析仪内的主要组成部分Na+、K+、Cl-电极都有规定的寿命，需要定期更换。一般情况下，经多次保养电极，且保证管道畅通，多次定标仍不能通过的电极，就需更换此电极。

　　观察这些极损的电极，发现其报损的原因是电极内的电极液面低于银针面。在测量样本时，测得的电位差无法通过银针传送给参比电极，以做下一步的放大及测定。

   　电解质分析仪的使用

　　1． 开机自动定标（也可以选择退出不定标，方便维修维护）

　　2． 一点定标、两点定标可选

　　3． 智能液体检测程序，确保进样及测量准确

　　4． 故障自动诊断，自动提示

　　5． 测量过程自动提示，您方便的向导

　　6． 可24小时待机，在待机状态能自动保养，有自动冲洗功能

　　7． 具有电极活化计时功能，精确把握活化时间

　　8． 自动打印、手动打印可选，节约打印纸

　　9． 报告单：病人综合信息报告,正常值判断结果

　　10． 中、英文两种操作语言可选，并可打印中、英文 报告单

　　11． 有质控功能，自动储存质控校正因数，自动生成质控报告，计算出标准差、变异系数等参数

　　12． 吸样针具有自动抬起，自动归位自动清洗功能，避免吸样针堵塞

　　13． 简短的液路，独有两点三泵自动定标及冲洗管道系统，杜绝交叉污染和管路堵塞

　　14． 采用压紧式动力泵，增长泵管寿命

　　15． 25孔位自动进样系统

　　1． 检测样品：全血、血清、血浆、尿液、体液等

　　2． 测量方法：离子选择性电极（ISE）直接法

　　3． 检测项目：K+、Na+、Cl-、Ca2+、PH、CO2、Li+，

　　附加参数：Tca2+、KT、AG

　　（不同型号对应不同的测量参数，请参照型号列表）

　　4． 试剂用量：样本60-150ul/次

　　5． 检测速度：60样本/小时

　　6． 打印机： 24位热敏打印机，(宽58mm)可外接针式打印机

　　7． 显示：240×128液晶显示

　　8． 储存容量：1000项病人数据

　　型号 测量参数

　　HC9883 K+、Na+、Cl-

　　HC9884  K+、Na+、Cl-、TCO2,

　　HC9885  K+、Na+、Cl-、Ca2+、PH，TCa2+

　　HC9886  K+、Na+、Cl-、Ca2+、PH，TCa2+ 、TCO2、 AG

     ⒈仪器开机进入系统自检，检测各主要部件的功能是否正常，如：仪器主板、打印机、液路检测（由液检器完成）、分配阀及阀检器等，可智能识别判断故障，自动提示。

     ⒉进入活化电极程序，具有电极活化计时功能，精确把握活化时间，以提高电极的使用寿命，确保电极稳定性。时间为30分钟倒计时，可按NO 键直接退出活化电极程序。

     ⒊进入主菜单，首先进行系统定标，可自动进行选择基点与斜率定标（也可以选择退出不定标，方便维修维护，但不可以直接测血清标本）

     ⒋选择质控分析，经5次以上的质控测试后，可自动生成、打印质控报告，计算出所做质控次数的平均值、标准偏差、变异系数。

     ⒌智能液体检测程序，确保进样及测量准确， 测量过程自动提示，您方便的向导， 可24小时待机，在待机状态能自动保养，有自动正反冲洗功能， 简短的液路，独有正反冲洗自动定标及冲洗管道系统，杜绝交叉污染和管路堵塞。

     ⒍30孔位自动进样系统，设有质控M孔位及废液孔位W位。一次可检测30个标本。

      7．自动打印、手动打印可选，节约打印纸。报告单：病人综合信息报告，可设置人体正常范围值及打印。

     ⒏采用美国井口压紧式动力泵管，增长泵管使用寿命。

     ⒐检测样品：全血、血清、血浆、尿液、体液、脑脊液、尿液、动物血清等。

     ⒑测量方法：离子选择性电极（ISE）直接法。

     ⒒检测项目：K+、Na+、Cl-、Ca++、PH、CO2^[1]
