横梁式货架

       横梁式货架又称托盘货架，结构主要由立柱、横梁等主要承载构件及其附属配套件构成，横梁与立柱的连接多采用机械式的锁扣结构，可随意拆装组合。根据用户实际使用情况：托盘载重要求、托盘尺寸、仓库实际空间、叉车实际提升高度，提供不同规格的横梁式货架以供选择。

       横梁式钢货架结构系统中支承货物的主要受力部件，通过特定的梁柱节点形式（横梁与立柱多采用挂钩、销钉、螺栓及焊接等连接，形成焊接节点、螺栓接点、机械式节点）构成货架框架结构，此处多采用半刚性节点进行处理，这也是托盘横梁式钢货架区别于一般钢结构的特征之一。

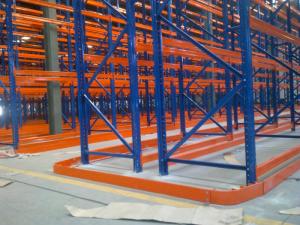

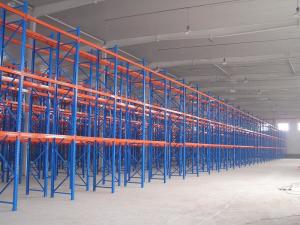

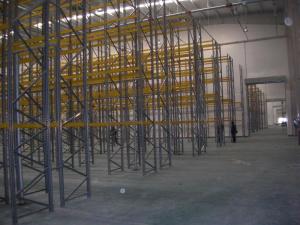

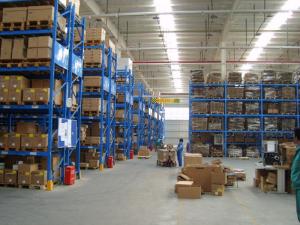

下面为横梁式货架图片，部分图片来自网络。更多更清晰的横梁式货架图片可以问询货架厂家及搜索引擎得到。

横梁式货架图片横梁式货架图片横梁式货架图片横梁式货架图片

       A、柱片：横梁式货架（货位货架）由两根立柱、横撑、斜撑以尼龙自锁螺栓连接而成，组合式结构有效防止螺栓松动后引发货架失稳，立柱上冲有双排菱型孔，孔节距为75mm或50mm，所以横梁挂接在立柱上可以75mm为单位上下自由调节。立柱截面由11~13个面构成，惯性距大、承载能力强、抗冲击性能强，横梁式货架立柱采用了先自动冲孔后冷弯成型技术，避免了因立柱应力集中而可能导致立柱出现裂纹失效情况。为防止叉车等的碰撞，一般配有立柱保护。

       B、横梁：横梁式货架（货位货架）由两只柱卡与横梁杆焊接在一起，横梁采用两片特制的型抱焊梁焊接而成，使横梁的上、下面厚度加厚一倍，这种结构根据钢结构设计理论，充分利用了材料的抗载容量，具有重量轻，承载力强，成本低的特点。横梁与立柱连接时配有特殊设计的带耳片安全销，带耳片安全销无法轻易拔出，可以确保横梁在外力撞击后不会脱落。·重型货架又叫托盘式货架，具有承重大，高度适应范围广泛，机械存取，选取效率高等特点，但空间利用率一般。可存储的物品种类丰富，配合托盘和各类附件，可解决绝大部分物料的存取问题。

       1、横梁式货架结构简单、安全可靠，可任意调整组合，出入库不受物品先后顺序的限制。广泛应用于以托盘存储、叉车存取的仓储模式。

       2、横梁式货架的柱片由立柱、横撑、斜撑以螺栓连接而成。柱片与C型抱焊梁插接组成货架框架，采用安全销固定，结构简单可靠。每层可以75mm或50mm步距上下自由调整。

       3、横梁式货架可随着得立柱、横梁规格的大小决定层载要求，具有惯性矩大、层载能力强、抗冲击性能强的特点，每层最大层载在相对设计下可达5000kg/层。

       4、横梁式货架单根立柱高度可达12米，托盘货架的可塑型非常大，在托盘货架基础上搭建模具货架、阁楼货架、立体库货架等还可做成特殊的油桶货架等。

       5、横梁式货架可有效的提高仓库存储高度，提高仓库的空间使用率。适合各类型货品存放。

       6、横梁式货架外形更安全，防止叉车碰撞还可以增加立柱护脚、防撞杆。为了层载更安全还可在横梁上安置横梁搁挡、层板、网片跨梁等附属设施。

       7、横梁式货架造价低，安装和操作都很方便，查找货位容易，适用于任何搬运工具，因而是最广泛应用的一种货架。

       8、横梁式货架还可以配层板，可以是钢板、，密氨板或格栅网。以便使用不同尺寸的托盘。

       横梁式货架是仓储货架中的一种，属于重型货架，而事实上横梁式货架简称为选取式货架、货位式货架、托盘式货架等等。我们可以看出，仓储货架的运用范围是非常广泛的，包括电子、家电、通讯、计算机、仪表、家具、服装、汽车、轮胎、超市卖场等行业都会用到。

       在仓储货架运用的过程中，横梁式货架的效果是非常明显的。它的使用价值主要体现在进行作业的时候，可以结合仓库的宽度方向或者特殊结构等等来进行特殊的操作运行等等，这可以说明其横梁式货架的在实际的运行操作过程中可以更加方便客户的存取货物，通用性也是比较强的。一般情况下，横梁式货架的使用价值在很多的企业中都得到了真正的体现，也得到了客户的认可，它自身拥有的灵活性和通用性在一定的程度上使企业的经济效益得到有效的改善。货架在高位仓库中也得到了广泛的应用。^[1]

     随着经济飞跃发展，外资企业大量涌进我国长江三角洲、珠江三角洲一带，不仅带动了当地经济的发展，而且也带来新的管理理念和管理技术。随着企业的不断增产扩容，企业的仓库标准化、也高效化也自然而然的提到日程上来了。货架是仓库现代化和提高效率的重要工具，因此货架行业也就应运而生了，而且市场需求分额越来越高。

货架成为一个行业可以由此追溯到上个世纪八九十年代。德国和香港企业在八十年代末九十年代初期集中在沪宁线上设立仓储设备公司，主要生产仓库货架，投资方渐渐看到了货架行业在中国的发展前景。随后瑞士企业陆续在上海建立货架公司，货架制作技术在国内自此发展起来。随着我国本地的货架制作技术的逐渐完善，为了节约成本，更多的外资企业选择了采购本地货架，我国的货架行业相应产生了。

     尽管2014年货架行业在中国还处于快速发展阶段，但是随着国外货架行业公司的进驻中国，必然呈现一些新发展的特点。

    首先，目前我国货架行业的技术单一，而且没有形成相应的行业规范，行业区域相对集中，需求单位只有选择不同货架供应商的机会，而不存在选择不同货架的机会，因为全国范围内的货架行业产品都一样。而国外同行业进驻后，必然存在着货架产品质量的差异，那么竞争必然加剧!

    其次，随着外资更多的注入我国市场，必然导致越来越多的企业进行规范经营，提高效益就要从物流这第三利润源泉着手，越来越多的人会逐渐认识到货架的必要性，各个企业对货架的需求量也就越来越大。

再次，全面的开放，必然带来需求的分散，全国范围内都有，因此必然导致货架行业由2010年前后的集中逐渐向全国扩散。

    目前国内对于货架行业的认识程度还不高，有很多地方比如东北和西北地区，并不了解货架，也不懂得货架，还处在不知道自己需要的阶段。但是随着我国经济的不断发展，企业对于物流仓储了解的越深，对货架的需求也就会与日俱增!

     当今社会处在一个仓储物流非常发达的时期，几乎每个行业都会涉及到仓储物流，而仓储物流这方面又都势必要存储存放货物，作为货架中的一个重要类别，横梁式货架属于重型货架，它与其它类型的货架有着许多不同，同时也有许多的优势。

    横梁式货架：最普遍的一种货架，提供100%的存取性，并且有很好的拣去效率，但这种货架的存取密度低，需要较多的巷道，通常使用3-5层，货架高度限制一般在10M以下，适用于一般叉车存取，可任意调整组合，安全简易，费用经济，出入库去不受物品先后顺序限制。按照货架存取巷道的宽度划分，可分为传统式巷道，窄道式巷道（需配合适当型叉车使用）。

    1）满足更大的承载需求，最高高度可达16M。

    2）以节距75调整横梁的位置，更好的满足仓储物货物的要求。

    3）如果有部件在使用中损坏，可以很方便的更换。

    4）货架表面经过处理，具有很高的抗腐蚀能力。

    5）可以选用更丰富的配件及安全附件。

    6）组装式货架结构，安装简易，快捷。

    7）构件部分使用优质材料，焊接牢固，安装紧密。

    8）完善的配件体系，适用于各种特殊要求。

货架安装注意事项：

1、 货架通用安装及验收，要确保质量和安全，促进技术进步，提高经济效益，制定本规范。

2、 货架安装应按图施工。当施工时发现现场或设计有不合之处，应及时提出，经变更批准后方可施工。

3、 货架安装中采用的各种计量和检测器具、仪器、仪表和设备应符合国家现行计量法规的规定，其精度等级不低于安装要求的精度等级。

4、 货架安装前的隐蔽工程应在工程隐蔽前进行检验，合格后方可继续施工。

5、 货架安装中应进行自检。

6、 货架安装施工，除应按本规范执行外，应符合国家（行业）现行标准规范的规定。

    客户买了货架以后，在使用重型货架过程中可能碰到过货架变形、掉漆等一系列问题，首先我们要明白，掉漆一般是变形以后，直接导致的后果。那该如何防止这种情况，从而是货架的使用寿命和使用效率达到最大化呢，我们可以从一下几个方面来做好预防措施。

1,货物重量分布不均所造成的变形，防止受到向上外力而脱离。要确保横梁与其锁定装置（或螺钉和螺母）的接合，货架在设计时应该遵循原则，试验要有报告，试验设备应经国家认定的有资格的计量部门标定|检验合格。仓储货架计算采用的数据必须是有依据的或是经过试验得到的。仓库货架结构往往很难从理论上作精确分析，必须借助于相应的试验来确定设计中所需要的参数，也可直接通过试验确定仓库货架构或某个构件的承载能力。重型货架在使用中应定期检查横梁锁的正常运作或螺钉螺母的紧固，重型货架堆垛机或叉车动作引起的横向冲力，地震烈度设防。.横梁式仓库货架，每根横梁的两端必须配备锁定装置，或提供螺钉和螺母紧固，重型货架使横梁能稳定地固定在立柱上，及时更换损坏的装置。

2,货物之间货物与仓库货架之间以及货物与消防管道之间留有安全距离，考虑货物重量分布不均所造成的变形，堆垛机或叉车动作引起的横向冲力，货物之间|货物与货架之间以及货物与消防管道之间留有安全距离，仓储货架留出消防喷淋空间地震烈度设防；对于重大项目必须经过有限元计算，选用优质钢材，表面防锈及装饰处理，在确保货架使用性能的前提下，尽量降低工程造价。对货架强度|刚度和稳定性进行复合，对地震作用下的安全性进行全面考核。对重复使用的标准型货架，要有通用计算书。仓库货架留出消防喷淋空间；有严格的设计程序,仓储，设计货架结构时，应综合考虑使用要求|设备情况|载荷性质|材料供应及安装条件等因素，合理选择结构形式|构造措施和制作材料，做到技术先进|经济合理|安全适用|确保质量。无论以耐用性极限状态还是以最大荷载极限状态设计货架结构时，仓储货架都要符合相关的标准，要有计算书。横梁式货架，每根横梁的两端必须配备锁定装置，或提供螺钉和螺母紧固，使横梁能稳定地固定在立柱上，防止受到向上外力而脱离。要确保横梁与其锁定装置（或螺钉和螺母）的接合，仓储货架在使用中应定期检查横梁锁的正常运作或螺钉螺母的紧固，及时更换损坏的装置。

3,选用优质钢材，仓储货架表面防锈及装饰处理，在确保仓储货架使用性能的前提下，尽量降低工程造价仓库货架螺栓的直径|埋入的最小尺寸，都必须根据实际荷载|地震荷载或风力荷载，通过计算确定。2.4m以下手工上料的小货架可不固定。仓库货架立柱柱脚应正确固定在混凝土基础上。要明确货架同地面的连接方式是采用预埋件，采用二次浇灌方案，还是采用化学螺栓与地面直接连接的方案。库架合一式货架基础的沉降值应严格控制，保证货架结构的正常使用。非库架合一式货架在设计时应注意货架基础和建筑屋柱基础的分离，防止货架结构的作用力导致建筑物的损坏。

遵循以原则，那么就不会产生货架倒塌，货架掉漆，变形的问题了。 ^[2]
