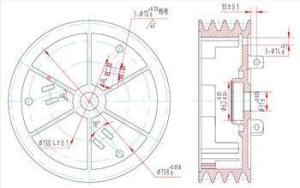

自由公差

在自由尺寸公差的注解中提示；

① 自由尺寸公差仅适用于机械加工表面。

② 自由尺寸公差在工作图上不标注。

③ 单向偏差对于轴用（-）号，对于孔、孔深、槽宽、槽深及槽

长用（+）号，其余均用双向正负偏差（±）。

④ 不能纳入上述明确原则的自由尺寸，且有单向偏差要求时，设

计者应在工图中注出，否则按双向偏差制造。

修定后国标（GB）1800-79中，标准公差分20级。

即；IT01、IT0、IT1至IT18。IT表示标准公差，公差等级的代

号用阿拉伯数字表示，从IT01至IT18等级依次降低。

并制定（GB）1804-79未注公差尺寸的极限偏差，规定有三条；

① 规定的极限偏差适用于金属切削加工的尺寸，也可用于非切削加

工的尺寸，

② 图样上未注公差尺寸的偏差，按本标准规定的系列，由相应的技

术文件作出具体规定。

③ 未注公差尺寸的公差等级规定为IT12至IT18。一般孔用H（+）；

轴用h（-）；长度用（±）? IT（即Js或js）。必要时，可不分孔、

轴或长度，均采用 ? IT（即Js或js）。

按照国家标准1804-2000（ISO2768-1.1989）规定：一般公差分精密f、中等m、粗糙c、最粗v共4个公差等级。按未注公差的线性尺寸和角度尺寸分别给出了各公差等级的极限偏差数值

公差等级 尺寸分段 　0.5～3 >3～6 >6～30 >30～120 >120～400 >400～1000 >1000～2000 >2000～4000

f(精密级) ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5 -

m(中等级) ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2

c(粗糙级) ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3 ±4

v(最粗级) - ±0.5 ±1 ±1.5 ±2.5 ±4 ±6 ±8

表2倒圆半径与倒角高度尺寸的极限偏差数值

公差等级 尺寸分段

0.5～3 >3～6 >6～30 >30

f(精密级) ±0.2 ±0.5 ±1 ±2

m(中等级)

c(粗糙级) ±0.4 ±1 ±2 ±4

v(最粗级)

表3角度尺寸的极限偏差数值

公差等级 长度分段

≤10 >10～50 >50～120 >120～400 >400

f(精密级) ±1° ±30' ±20' ±10' ±5'

m(中等级)

c(粗糙级) ±1°30' ±1° ±30' ±15' ±10'

v(最粗级) ±3° ±2° ±1° ±30' ±20'

角度尺寸的长度按角度的短边长度确定，对于圆锥角按圆锥素线长度确定。
