汽车在雨天或雪天行驶时,车窗易被雨滴、雪片遮盖,妨碍驾驶员的视线。设置自动刮水系统,其中的雨滴传感器用于检测出雨量,并利用控制器将检测出的信号进行变换,根据变换后的信号自动地按雨量设定刮水器的间歇时间,以便随时控制刮水器电动机,确保了行车的前方视野。

雨滴传感器种类

雨滴传感器的种类有:

(1)根据雨滴冲击能量的变化进行检测;

(2)利用静电电容量变化进行检测;

(3)利用光亮变化进行检测。

光感式雨滴传感器

图1光感式雨滴传感器工作原理示意图图1光感式雨滴传感器工作原理示意图光感式雨滴传感器的工作原理如图1所示,雨滴传感器上一共有三个光强传感器和一个发光二极管。其中,为测量近光的环境光强传感器;为测量前方光线(远光)的光强传感器;为测量雨滴的光强传感器;为一个发光二极管,与配合工作测量车辆前挡风玻璃上的雨滴密度。当玻璃上没有雨滴时,由发出的大部分光都折射出挡风玻璃,反射回来被接收的光强很少;当玻璃上雨滴较多时,被挡风玻璃反射回来由接收的光强增加,于是传感器输出发生变化。

压电式雨滴传感器

压电式雨滴传感器是利用其压电振子的压电效应,将机械位移(振动)变成电信号,然后根据雨滴冲击的能量转变的电压波形对其他元件进行控制。而且根据电压波形的变化,可以得到雨量的大小从而对汽车刮水器等进行更为准确的控制。

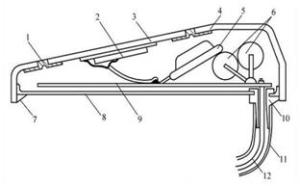

图2压电式雨滴传感器的构成图2压电式雨滴传感器的构成如图2所示,压电式雨滴传感器主要由阻尼橡胶、压电元件、不锈钢振动板、上盖、混合集成电路、电容、下盖、电路板、套管等一系列元件构成。

应用

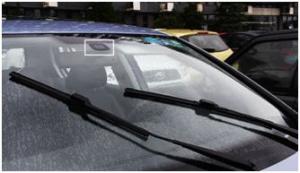

图3为实际的雨滴传感器。该传感器安装在前挡风玻璃内侧,能够被刮水器扫描到的地方。雨滴传感器在前照灯控制、远光灯控制和自动刮水器控制等系统中发挥着重要作用。

(1)车辆检测到环境亮度很暗时(过隧道),可以自动开启车辆的前照灯;

(2)检测到对方来车的强烈灯光时(会车),可以自动关闭远光灯,开启近光灯等;

(3)检测到雨滴时,可以自动起动刮水器控制系统,刮水器的速度可以和雨滴强度相对应;也可以迅速的关闭天窗等。

图3雨滴传感器图3雨滴传感器这些自动调节都大大改善了驾车的操作性,同时又提高了驾车安全性。[1]
