黑钨矿

黑钨矿（钨锰铁矿）（Wolframite）(Mn,Fe)WO₄

黑钨矿的化学成分为（Fe，Mn）WO₄，晶体属单斜晶系的氧化物矿物。矿物和条痕颜色均随铁、锰含量而变化，含铁愈多，颜色愈深，一般为褐红色至黑色，条痕黄褐色至黑褐色，金属光泽至半金属光泽，有一组完全的板面解理，比重7.2-7.5，摩氏硬度4-4.5，一般具有弱磁性。晶体形态呈板状或柱状。黑钨矿是FeWO-MnWO₄类质同象系列的中间成员。此系列中，含FeWO₄或MnWO₄分子在80%以上的分别称为钨铁矿和钨锰矿。黑钨矿的英文名源自古德语wolf（令人不快的）和ram（浮渣）,指当时冶炼含黑钨矿的锡矿石时，锡熔体表面出现浮渣，影响冶炼。

是钨铁矿(FeWO₄)－钨锰矿(MnWO₄)完全类质同像系列的中间成员。理论组成(ω_B/%)：钨铁矿FeO 23.65，WO₃76.35；钨锰矿MnO 23.42，WO₃76.58。习惯上将者称为钨铁矿；者称为钨锰矿；介于二者之间者称为黑钨矿。常见混入物有Mg、Ca、Nb、Ta、Sc、Y、Sn等。其中Nb、Ta、Sc可呈类质同像替代，更多的则呈微细包裹体存在。

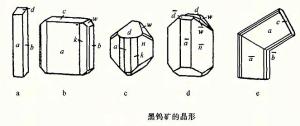

单斜晶系，；Z=2；钨锰矿，a₀=0.4829nm，b₀=0.5759 nm，c₀=0.4997nm，β=91°10'；黑钨矿，a₀=0.479nm，b₀=0.574nm，c₀=0.499nm，β= 90°26'；钨铁矿，a₀=0.4753nm，b₀=0.5709nm，c₀=0.4964nm，β=90°。[(Mn,Fe)O₆]八面体以共棱方式沿c轴连接成折线状；[WO₆]畸变八面体也共棱连接，并以4个角顶与[(Mn,Fe)O₆]连接。∥(100)为似层状。

斜方柱晶类，C_2h-2/m(L^[2]

颜色和条痕均随Fe、Mn含量而变化，含Fe越高色越深，钨锰矿呈浅红、浅紫、褐黑色；黑钨矿为褐黑至黑色；钨铁矿黑色。条痕均较颜色浅，钨锰矿为黄褐－黄色，钨铁矿为暗褐－黑色。金刚光泽－半金属光泽。解理完全。性脆。硬度4~5.5。相对密度7.18~7.51，亦随Fe的含量增高而增大。富含Fe者具弱磁性。

偏光镜下：钨锰矿n_g=2.30~2.32，n_m=2.22，n_p=2.17~2.20；2V≈73°(计算值)；黑钨矿n_g=2.42~2.46，n_m=2.32，n_p=2.26~2.31；2V=78°36'(计算值)；钨铁矿n_g= 2.414，n_m=2.305，n_p=2.255；2V=68°。

黑钨矿有多种矿化类型，云英岩型，石英脉型，斑岩型等，最著名的是石英脉型黑钨矿，此种矿床在我国华南地区大面积分布。例如举世闻名的开采历史最久远的西华山钨矿，规模最大的湖南瑶岗仙钨矿等。

黑钨矿和钨锰矿主要产于高温热液石英脉内及其云英岩化围岩中。矿脉常存在于花岗岩侵入体顶部或近接触带围岩中，共生矿物有锡石、辉钼矿、辉铋矿、毒砂、黄铁矿、黄铜矿、黄玉、绿柱石、电气石等。钨锰矿亦可产于中低温热液脉中。

板状晶形，颜色，条痕，一组完全解理，密度大为其特征。易与铁闪锌矿相混，但铁闪锌矿呈粒状，多组解理、密度较黑钨矿小可区分。

黑钨矿是最重要的钨矿石矿物，用途为生产钨各种深加工产品，主要用于生产钨的各种深加工产品。钨的特种合金钢被用于制造高速切削工具、炮膛、枪管、火箭发动机、火箭喷嘴、坦克装甲等。钨还用于制造灯丝及X射线发生器的阴极材料。合成材料碳化钨硬度很高，仅次于金刚石，可用作钻头、车刀等。

先将白钨矿、黑钨矿各自磨细后分别进行碱压煮分解，固液比1:1.1~2.7，压煮温度140~200℃，压力0.3~1.1Mpa，时间为1~6小时。白钨矿碱分解，NaOH的加入量为理论量的2.7~3.7倍，控制初始碱度为500~600g/l，分解完成后稀释过滤时加入理论量2~15%的含P0₄^[3]
