直流升压

流升压就是将电池提供的较低的直流电压，提升到需要的电压值，其基本的工作过程都是：高频振荡产生低压脉冲——脉冲变压器升压到预定电压值——脉冲整流获得高压直流电，因此直流升压电路属于DC/DC电路的一种类型。

在使用电池供电的便携设备中，都是通过直流升压电路获得电路中所需要的高电压，这些设备包括：手机、传呼机等无线通讯设备、照相机中的闪光灯、便携式视频显示装置、电蚊拍等电击设备等等。

以下是几种简单的直流升压电路，主要优点：电路简单、低成本；缺点：转换效率较低、电池电压利用率低、输出功率小。这些电路比较适合用在万用电表中，替代高压叠层电池。

3DG6是NPN型小功率高频三极管，可用9014、2N5551等一些小功率NPN型的高频三极管代换；

3DG12是NPN型高频中功率管，可用9014、2N5551等代用；

3DG12,20V,0.3A,0.7W,100M 3DG27,200V,0.3A,0.7W,50M 3DG130A,30V,0.3A,0.7W,150M 3DG130B,45V,0.3A,0.7W,150M 不知道你怎么用呀,在频率要求不严格时,可都用2SC2383,替代

3ax31用什么管代替用以下3CG14、S9012

9015是PNP 电流100MA，可以用9012 是PNP 电流500MA ，8050是500MA NPN

Vcbo Vceo Icm Pcm

9012 20 v 18 v 100 mA 0.6w PNP

9013 20 v 20 v 100 mA 0.6w NPN

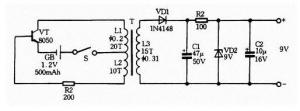

直流升压应用电路(3张)

24V供电CRT高压电源

一些照相机CRT使用11．4cm（4．5英寸）纯平面CRT作为显示部件，其高压部件的阳极电压为+20kV，聚焦极电压为+3．2kV，加速极电压为+1000V，高压部件供电为直流24V。以下电路是为替换维修这些显示器的高压部件而设计。该电路的设计也可为其他升压电路设计提供参考。

基本原理：NE555构成脉冲发生器，调节电位器VR2可使之产生频率为20kHz左右的脉冲，电位器VR1调脉宽。TR1为推动级，脉冲变压器T1采用反极性激励，即TR1导通时TR2截止，TR1截止时TR2导通，D3、C9、VR3、R7及D4、R6、TR3组成高压保护电路。VR2用于调频率，调节VR2可调整高压大小。

9011,9012,9013,9014,9015,8050,8550三极管的参数及区别：

9011 NPN 30V 30mA 400mW 150MHz 放大倍数20-80

9012 PNP 50V 500mA 600mW 低频管 放大倍数30-90

9013 NPN 20V 625mA 500mW 低频管 放大倍数40-110

8050 NPN 25V 700mA 200mW 150MHz 放大倍数30-100

8550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-140

型号 极性 功率(W) 电流(mA) BU(CEO)V fT(MHZ) hFE 主要用途

9011 NPN 0.4 30 50 370 28 ～198 通用管可做功率放大

9012 PNP 0.625 500 40 -- 64 ～202 低噪声放大管

9013 NPN 0.625 500 40 -- 64 ～202 低噪声放大管

9014 NPN 0.625 100 50 270 60 ~1000 低噪声放大管

9015 PNP 0.45 100 50 190 60 ～600 低噪声放大管

9016 NPN 0.4 25 30 620 28 ～198 低噪声放大管

9018 NPN 0.4 50 30 1100 28 ～198 低噪声高频放大管

详情如下：

90系列三极管参数

90系列三极管大多是以90字为开头的，但也有以ST90、C或A90、S90、SS90、UTC90开头的，它们的特性及管脚排列都是一样的。

9011 结构：NPN

集电极-发射极电压 30V

集电极-基电压 50V

射极-基极电压 5V

集电极电流 0.03A

耗散功率 0.4W

结温 150℃

特怔频率 平均 370MHZ

放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198

9012 结构：PNP

集电极-发射极电压 -30V

集电极-基电压 -40V

射极-基极电压 -5V

集电极电流 0.5A

耗散功率 0.625W

结温 150℃

特怔频率 最小 150MHZ

放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-300

9013 结构：NPN

集电极-发射极电压 25V

集电极-基电压 45V

射极-基极电压 5V

集电极电流 0.5A

耗散功率 0.625W

结温 150℃

特怔频率 最小 150MHZ

放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-300

9014 结构：NPN

集电极-发射极电压 45V

集电极-基电压 50V

射极-基极电压 5V

集电极电流 0.1A

耗散功率 0.4W

结温 150℃

特怔频率 最小 150MHZ

放大倍数：A60-150 B100-300 C200-600 D400-1000

9015 结构：PNP

集电极-发射极电压 -45V

集电极-基电压 -50V

射极-基极电压 -5V

集电极电流 0.1A

耗散功率 0.45W

结温 150℃

特怔频率 平均 300MHZ

放大倍数：A60-150 B100-300 C200-600 D400-1000

9016 结构：NPN

集电极-发射极电压 20V

集电极-基电压 30V

射极-基极电压 5V

集电极电流 0.025A

耗散功率 0.4W

结温 150℃

特怔频率 平均 620MHZ

放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198

9018 结构：NPN

集电极-发射极电压 15V

集电极-基电压 30V

射极-基极电压 5V

集电极电流 0.05A

耗散功率 0.4W

结温 150℃

特怔频率 平均 620MHZ

放大倍数：D28-45 E39-60 F54-80 G72-108 H97-146 I132-198

三极管8550

8550是一种常用的普通三极管。

它是一种低电压,大电流,小信号的PNP型硅三极管

集电极-基极电压Vcbo：-40V

工作温度：-55℃ to +150℃

和8050（NPN）相对

主要用途：开关应用 射频放大

三极管8050

三极管8050(2张)

8050是常用的NPN小功率三级管，下面是的8050引脚图参数资料。

8050三级管参数:类型:开关型; 极性:NPN; 材料:硅; 最大集存器电流(A):0.5 A; 直流电增益:10 to 60; 功耗:625 mW; 最大集存器发射电（VCEO）:25; 频率:150 KHz

PE8050 硅 NPN 30V 1.5A 1.1W

3DG8050 硅 NPN 25V 1.5A FT=190 *K

2SC8050 硅 NPN 25V 1.5A FT=190 *K

MC8050 硅 NPN 25V 700mA 200mW 150MHz

CS8050 硅 NPN 25V 1.5A FT=190 *K

最后这三种管子较其它耐高压的管子便宜。
