和谐号CRH1型电力动车组,是中国铁道部为进行中国铁路第六次大提速里的快速铁路及准备修建的高铁(高速客运专线),于2004年起向庞巴迪运输和青岛四方庞巴迪铁路运输设备有限公司(BST)(前称“青岛四方-庞巴迪-鲍尔铁路运输设备有限公司”、BSP)订购的CRH系列高速电力动车组车款之一。中国铁道部将所有引进国外技术、联合设计生产的中国铁路高速列车(CRH)车辆均命名为“和谐号”。
CRH1A标称速度为200公里/小时,持续运营速度为220公里/小时,最大运营速度为250公里/小时。
CRH1B是大编组(标号B),全列16节,编组方式为10动6拖分散动力,最高运营速度为250km/h。
CRH1E是大编组卧铺动车组(标号E),全列16节,编组方式为10动6拖分散动力,最高运营速度为250公里/小时,成为一种能达到250公里/小时的高速卧铺动车组。
CRH1A-A和新CRH1E是庞巴迪ZEFIRO 250平台的车型,本质上是另一种系列,不属于CRH1的代表车型。
CRH含义
CRH为英文缩写,全名China Railways High-speed,中文字面意为“中国铁路高速”,因为是列车品牌名称(不是铁路),所以含义是中国铁路高速列车,正如:动车组英文为Multiple Units,字面意思是“多单位”,因为是谈动力,所以含义是动力多单位即多动力单位,即动车组合,所以汉语翻译为动车组。
车型区别
2004年铁道部博采众长,分别与加拿大庞巴迪(CRH1)、 日本川崎重工(CRH2)、 德国西门子(CRH3)、法国阿尔斯通(CRH5)协议生产动车组,涵盖了世界主要的动车组技术。CRH1—5(4号因无对应生产厂家而没有使用),车型尾部的英文字母A为8车厢的普通组,B为16车厢的大编组,C为中心组而时速最高(CRH2C和CRH3C),E为卧铺动车组,G为耐高寒型(CRH5G和后来的CRH2G),J为检测车型。L为16节编组的加长车型(例如:CRH380AL为CRH380A16节编组),CRH380系列(除CRH380D、CR400AF/BF以外)均为改进型。
CRH1A

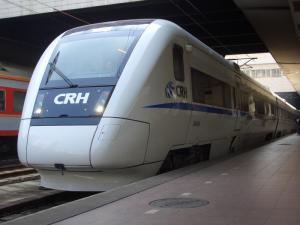

在深圳站试运行的初期出厂的CRH1A,风笛在车头上方CRH1A型动车组的原型车是庞巴迪运输为瑞典国家铁路提供的Regina C2008型。2004年6月,铁道部展开为用于中国铁路第六次大提速里的快速铁路、时速200公里级别的第一轮高速动车组技术引进招标,中外合资企业青岛四方-庞巴迪-鲍尔铁路运输设备有限公司(BSP)为中标厂商之一,获得了20列的订单。2004年10月12日,铁道部与BSP正式签订合同,合同编号790,铁道部代表签约方为广州铁路(集团)公司。2005年5月30日,广深铁路股份有限公司决定以25.83亿元人民币的价格向BST另外订购20列时速200公里级别动车组,以满足广深铁路第四线于2008年开通之后的运营需求;同年8月25日,广深铁路公司董事会通过有关议案。而BSP的40列时速200公里级别动车组其后最终被定型为CRH1A,动车编号为CRH1A-1001~CRH1A-1040。

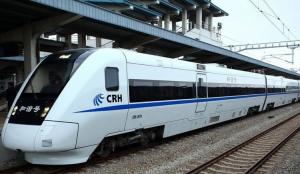

CRH1A(2)CRH1A采用交流传动及动力分布式,标称速度为200公里/小时,持续运营速度为220公里/小时,最大运营速度为250公里/小时,但实际运用中CRH1A的最大运营速度受动车组微机控制系统软件锁定(软件限速),初期最高运营速度为205公里/小时,至后期大部分均放宽至220公里/小时。列车编组方式是全列8节,包括5节动车及3节拖车(5M3T),其中包括2节一等座车,5节二等座车,1节二等座车/餐车。动车组轴重不大于16吨,牵引总功率5300千瓦,车体为不锈钢焊接结构。列车在2、7号车厢设有受电弓及附属装置,受电弓工作高度最低5.3米、最高6.5米。动车组正常运行时,采用单弓受流,另一台备用,处于折叠状态。车端连接装置采用德国系统的夏芬伯格式10号(英语:Scharfenberg Type 10、德语:Scharfenbergkupplung Typ 10)密接全自动车钩,内置机械、空气、电气连接机构和通路。头车两端采用半自动密接车钩,内有机械、空气连接机构和通路,带有车钩引导杆(Coupler alignment bar),容许两组动车重联运行。列车网络控制系统采用符合IEC 61375标准的TCN分布式智能网络系统,通过网络对列车及各设备实施控制、监视和诊断。

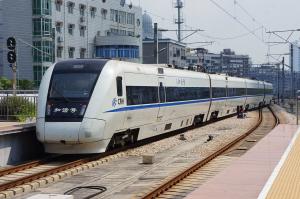

停靠在厦门站的配属于南昌局集团福州动车所的CRH1A-1140牵引及供电系统方面,CRH1型电力动车组采用交-直-交传动,即牵引电源经过单相定频交流电压→固定直流电压→三相变压变频交流电压的转换后,供应交流牵引电动机并驱动列车运行。首先,受电弓通过接触网接入25,000V(50Hz)的高压交流电,输送给牵引变压器,降压成单相902V(50 Hz)的交流电。降压后的交流电再输入整流器,2台并联的四象限脉冲整流器模块(LCM)将输入的交流电整流成两路1650V直流电,其中一路直流电再经2台IGBT牵引逆变器模块(MCM)逆变成电压和频率均可控制的三相交流电,输送给牵引电动机牵引列车。同时,另一路直流电输入辅助逆变器模块(ACM),同步将1650V直流电逆变成三相876V(50 Hz)交流电,输出至滤波箱的三相变压器,变压并输出三相400V(50 Hz)交流电源输出至列车上的用电设备。另外,牵引变流器在再生制动过程中,也负责将牵引电动机产生的电能反馈至电网上。动车组的牵引电动机采用了三相鼠笼异步交流电动机,架悬式安装在转向架上,冷却方式为强迫风冷,电动机控制方式为矢量控制。电动机通过联轴节链接驱动齿轮,最后带动轮对输出力矩。
CRH1A动车组全部由BSP在青岛的厂房组装生产。第一组列车(CRH1-001A)于2006年8月30日在青岛出厂,并在同年9月至12月间先后到北京环型铁路试验场、遂渝铁路、京沪铁路、胶济铁路、陇海铁路和广深铁路等地进行试验。2007年2月1日起,CRH1A动车组正式开始在广深线投入载客试运行,首发车次为T971次,由广州东站出发前往深圳站。最初生产的11组CRH1A(CRH1A-1001~1011)的风笛是置于驾驶室挡风玻璃上方,在其后出厂的车辆(CRH1A-1012~1040)则改至列车首尾两端的连结器整流罩两侧。而首批CRH1A型的最后一列(CRH1A-1040)已于2009年3月7日出厂并交付上海铁路局。CRH1A又在2009年10月开始配属成都铁路局,运行重庆北-遂宁-成都的城际列车。

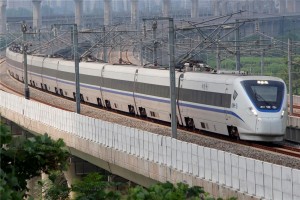

CRH1(8)2010年7月,中国铁道部向BST追加订购40列CRH1A(CRH1A-1081~CRH1A-1120),订单总值7.61亿美元,折合约52亿元人民币,其中庞巴迪的份额为3.73亿美元。这批CRH1A增购车将于2010年9月开始交付,到2011年5月交付完毕。第二批CRH1A动车组在第一批的基础上作了少量改进,除了列车最大运营速度因取消了软件限速而达到时速250公里/小时,及对部分列车设备重新布置,最明显的差异是四号和五号车厢的座席布置。五号车厢由二等座车/餐车(ZEC)改为一等/二等座车(ZYE),采用一等包厢座席和二等座混合布置,二等座座席数量减少至61个,但新增了四个一等座包间共16个座席,其中2人包间和6人包间各两个,五号车厢总定员77人。而四号车厢则由二等座车改成二等座车/餐车。按铁道部统一计划,CRH1A增购车将供南昌铁路局、成都铁路局和广州铁路集团分配运用。
2012年9月,中国铁道部更改有关和谐号CRH380D型电力动车组的订单,在新订单中,铁道部将订购46列CRH1A及60列新一代CRH1。新一代CRH1将使用铝合金车身以减轻重量、增强牵引系统、优化列车气密性及减少能源消耗。
由于CRH1主要用于城际运输,加上车体外观与地铁列车相似,而其原形车(Regina C2008)在国外都是以两节或三节短编组运行,所以中国国内铁路迷普遍将CRH1型动车组称为“地铁”。铁道迷对此型车有“大地铁”的昵称。列车通常运行沪宁、沪杭线的城际列车,其发车密度大约只有15分钟左右,犹如城市轨道交通线路;另外列车设计也酷似上海轨道交通6号线、8号线的AC10、AC12列车。
CRH1A-A(ZEFIRO 250)

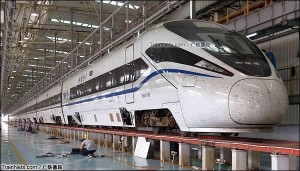

新CRH1A(ZEFIRO 250)新一代CRH1型动车组(CRH1A-A),是庞巴迪公司利用ZEFIRO高速列车平台设计的新一代动车组,其设计为8编组。采用铝合金鼓型车体,最高运行速度250km/h。由青岛四方庞巴迪铁路运输设备有限公司(BST)生产。
ZEFIRO高速列车平台,其理念是节能、大容量、可以满足个性化的舒适、仿生设计。该平台包括动力车和拖车,ZEFIRO平台设计出来的列车有三款,250km/h级别的是我国的CRH1E-A、CRH1A-A(ZEFIRO 250NG)型动车组,300km/h级别的是意大利Frecciarossa 1000动车组,380km/h级别的是我国的CRH380D。

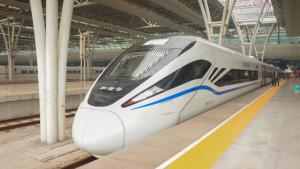

一列CRH1E-250列车于上海虹桥站新一代CRH1型动车组,采用更为流线型的头型设计,同时由原来的不锈钢车体改为铝合金车体,改善了车体气密性。优化了转向架悬挂,提高了稳定及舒适性。同时,CRH1A-A每节车厢每侧共有两个车门,上下车旅客不再共用一个车门,解决了单侧单车门设计而造成上下客速度慢的问题。
2015年1月,CRH1A-A-1169、1170两列动车组在秦沈客运专线进行动力学试验。2015年8月,CRH1A-A-1169型动车组在沪昆高铁进行试验。
2016年2月1日,CRH1A-A-1169型动车组正式在广珠城际铁路载客运行。[1]
CRH1B

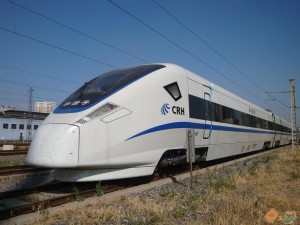

CRH1BBSP在2007年10月31日再获得铁道部40列16节编组动车组新订单,合同编号796。其中20列是在CRH1A基础上扩编至16节车厢的大编组座车高速列车,称为CRH1B,编号为CRH1B-1041~CRH1B-1060。全列16节编组中包括10节动车配6节拖车(10M6T),其中包括3节一等座车,12节二等座车,1节餐车。最高运营速度为200—250km/h,而车体外观不变。2009年3月5日,第一列CRH1B型动车组完成了BSP公司内部的环形线测试,3月8日开始在北京环行铁道试验。CRH1B动车组在2009年4月起配属上海铁路局,运行上海—南京、上海南—杭州的城际列车。整批20列CRH1B动车组在2010年4月交付完毕。2011年发生的温州动车追尾事故中,D3115车次的列车就是这种型号。
2012年10月,原本属于第16列至第20列的CRH1E,按铁道部要求以原有CRH1E的头型制造成大编组的CRH1B,令到CRH1B总数增至25列。
CRH1E
而2007年10月31日签订的合同中另外20列动车组(CRH1E-1061~CRH1E-1080)以庞巴迪新研发的ZEFIRO 250系列为基础,为16节车厢的大编组卧铺动车组

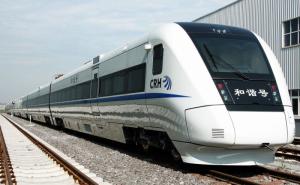

CRH1ECRH1E,每组包括10节动车配6节拖车(10M6T),标准时速200,最高运营速度为250公里/小时,成为世界上第一种能达到250公里/小时的高速卧铺动车组。列车所使用的庞巴迪MITRAC牵引系统由庞巴迪CPC牵引系统公司(庞巴迪在常州设立的中外合资公司)和庞巴迪在欧洲的工厂生产。首12列CRH1E型动车组编组中有1节豪华软卧车(WG)、12节软卧车(WR)、2节二等座车(ZE)和1节餐车(CA),全列定员618人。其中位于10号车厢的高级软卧车每车定员16人,设8个包厢,每个包厢2个铺位,每个包厢中均有沙发和衣柜,但没有独立卫生间,车厢一端设有带转角式沙发的休息室。但由第13列动车组(CRH1E-1073)起取消了高级软卧车,并以软卧车代替,全列定员增加至642人。此外,CRH1E型动车组是CRH1型动车组技术平台中唯一设置有司机室专用车门的型号,司乘人员可通过此门直接进入驾驶室。
2009年10月,首列CRH1E型动车组出厂,并配属上海铁路局。2009年11月4日,CRH1E开始上线运营,担当来往北京、上海的D313/314次动车组列车。CRH1E实际交付15列(CRH1E-1061~CRH1E-1075),第15列于2010年8月交付。
2015年8月,首列新CRH1E型动车组下线,在北京环形铁道测试。2016年1月,新CRH1E型动车组正式上线运营。
新CRH1E型动车组是由CRH1A-A型动车组技术平台衍生而来的卧铺动车组,和CRH1E型动车组的区别有如下两点:
1、新CRH1E型动车组的卧铺车可以把上铺床板翻起,拉出下铺床位侧墙背靠软垫的扶手,将卧铺车转换成软座车。
2、9号车厢为软卧车/餐车合造车,一半为餐车厨房和储物室,另外一半为5个四人包厢结构,其中2个包厢为小件行李储物间。[2]
截至2020年1月,总共已有260组CRH1系列高速列车出厂,编号分别为CRH1A-1001 ~ CRH1A-1040、CRH1B-1041 ~ CRH1B-1060、CRH1E-1061 ~ CRH1E-1075、CRH1E-1229~CRH1E-1233、CRH1B-1076 ~ CRH1B-1080、CRH1A-1081~CRH1A-1168、CRH1A-A-1169~CRH1A-A-1228、CRH1A-A-1234~CRH1A-A-1260。
配属 | 数量 | 动车组编号 | 运用所 | 运用线路 | 备注 |
---|---|---|---|---|---|
CRH1A、CRH1A-A[3][4] | |||||
广州铁路集团 | 16 | CRH1A-1001~ CRH1A-1003、CRH1A-1006、CRH1A-1007、CRH1A-1009、CRH1A-1011、CRH1A-1012、CRH1A-1014~CRH1A-1020、CRH1A-A-1170 | 广州东 | 广深铁路 | |
16 | CRH1A-1102、CRH1A-1103、CRH1A-1109、CRH1A-1117、CRH1A-A-1169、CRH1A-A-1172、CRH1A-A-1217、CRH1A-A-1218、CRH1A-A-1235、CRH1A-A-1236、CRH1A-A-1242、CRH1A-A-1243、CRH1A-A-1247~CRH1A-A-1249 | 深圳北 | 广深铁路 | ||
2 | CRH1A-1167、CRH1A-1168 | 广珠 | 广珠城轨 | ||
18 | CRH1A-A-1171~CRH1A-A-1184、CRH1A-A-1209~CRH1A-A-1206、CRH1A-A-1250 | 三亚 | 海南环岛铁路 | 以城际动车开行 | |
38 | CRH1A-1086~CRH1A-1090、CRH1A-1094~CRH1A-1119、CRH1A-1123、CRH1A-1124、CRH1A-1141~CRH1A-1143、CRH1A-1154、CRH1A-1165、CRH1A-1166、CRH1A-A-1175、CRH1A-A-1176、CRH1A-A-1237~CRH1A-A-1141、CRH1A-A-1257、CRH1A-A-1259 | 潮汕 | 厦深铁路 | 部分CRH1A-A走行广深港高速铁路 | |
26 | CRH1A-1004、CRH1A-1005、CRH1A-1008、CRH1A-1010、CRH1A-1013、CRH1A-A-1219~CRH1A-A-1228、CRH1A-A-1244~CRH1A-A-1246、CRH1A-A-1251~CRH1A-A-1256、CRH1A-A-1258、CRH1A-A-1260 | 佛山 | 南广铁路、贵广铁路、深湛铁路 | ||
南昌铁路局 | 41 | CRH1A-1121、CRH1A-1122、CRH1A-1144~CRH1A-1146、CRH1A-1150、CRH1A-1151、CRH1A-1155~CRH1A-1164、CRH1A-A-1185~CRH1A-A-1208 | 福州南 | 甬台温铁路、福厦铁路、 温福铁路、沪杭铁路 |
|
21 | CRH1A-1125 ~ CRH1A-1149、CRH1A-1152、CRH1A-1153 | 福州 | 福厦铁路、龙厦铁路 | ||
17 | CRH1A-1081~CRH1A-1085、CRH1A-1091~CRH1A-1093、CRH1A-1105、CRH1A-1110~CRH1A-1116、CRH1A-1120 | 厦门北 | 厦深铁路 | ||
成都铁路局 | 20 | CRH1A-1021 ~ CRH1A-1040 | 成都东 | 遂渝铁路、达成铁路、成绵乐客运专线、成灌快速铁路 | |
CRH1B[5] | |||||
上海铁路局 | 14 | CRH1B-1052 ~ CRH1B-1060、CRH1B-1076 ~ CRH1B-1080 | 南翔 | 京沪铁路、合宁铁路、 沪杭高铁、沪昆铁路、 甬台温铁路、温福铁路、 福厦铁路 |
1、CRH1B-1046因甬台温铁路脱轨事故,造成该列车两节车厢脱轨而报废,现已作为训练车。2、CRH1B-1076 ~ CRH1B-1080这五列车为1E头型 |
10 | CRH1B-1041 ~ CRH1B-1045、CRH1B-1047~CRH1B-1051 | 杭州艮山门 | 京沪铁路、合宁铁路、 沪杭高铁、沪昆铁路、 甬台温铁路、温福铁路、 福厦铁路 |
||
CRH1E、新CRH1E[6] | |||||
上海铁路局 | 20 | CRH1E-1061~ CRH1E-1075、CRH1E-1229~CRH1E-1233 | 南翔 | 京沪高铁、沪汉蓉铁路(宁蓉线)、杭深铁路 |
配属 | 数量 | 动车组编号 | 运用所 | 运用线路 | 备注 |
---|---|---|---|---|---|
CRH1A、CRH1A-A[3][4] | |||||
广州铁路集团 | 16 | CRH1A-1001~ CRH1A-1003、CRH1A-1006、CRH1A-1007、CRH1A-1009、CRH1A-1011、CRH1A-1012、CRH1A-1014~CRH1A-1020、CRH1A-A-1170 | 广州东 | 广深铁路 | |
16 | CRH1A-1102、CRH1A-1103、CRH1A-1109、CRH1A-1117、CRH1A-A-1169、CRH1A-A-1172、CRH1A-A-1217、CRH1A-A-1218、CRH1A-A-1235、CRH1A-A-1236、CRH1A-A-1242、CRH1A-A-1243、CRH1A-A-1247~CRH1A-A-1249 | 深圳北 | 广深铁路 | ||
2 | CRH1A-1167、CRH1A-1168 | 广珠 | 广珠城轨 | ||
18 | CRH1A-A-1171~CRH1A-A-1184、CRH1A-A-1209~CRH1A-A-1206、CRH1A-A-1250 | 三亚 | 海南环岛铁路 | 以城际动车开行 | |
38 | CRH1A-1086~CRH1A-1090、CRH1A-1094~CRH1A-1119、CRH1A-1123、CRH1A-1124、CRH1A-1141~CRH1A-1143、CRH1A-1154、CRH1A-1165、CRH1A-1166、CRH1A-A-1175、CRH1A-A-1176、CRH1A-A-1237~CRH1A-A-1141、CRH1A-A-1257、CRH1A-A-1259 | 潮汕 | 厦深铁路 | 部分CRH1A-A走行广深港高速铁路 | |
26 | CRH1A-1004、CRH1A-1005、CRH1A-1008、CRH1A-1010、CRH1A-1013、CRH1A-A-1219~CRH1A-A-1228、CRH1A-A-1244~CRH1A-A-1246、CRH1A-A-1251~CRH1A-A-1256、CRH1A-A-1258、CRH1A-A-1260 | 佛山 | 南广铁路、贵广铁路、深湛铁路 | ||
南昌铁路局 | 41 | CRH1A-1121、CRH1A-1122、CRH1A-1144~CRH1A-1146、CRH1A-1150、CRH1A-1151、CRH1A-1155~CRH1A-1164、CRH1A-A-1185~CRH1A-A-1208 | 福州南 | 甬台温铁路、福厦铁路、 温福铁路、沪杭铁路 |
|
21 | CRH1A-1125 ~ CRH1A-1149、CRH1A-1152、CRH1A-1153 | 福州 | 福厦铁路、龙厦铁路 | ||
17 | CRH1A-1081~CRH1A-1085、CRH1A-1091~CRH1A-1093、CRH1A-1105、CRH1A-1110~CRH1A-1116、CRH1A-1120 | 厦门北 | 厦深铁路 | ||
成都铁路局 | 20 | CRH1A-1021 ~ CRH1A-1040 | 成都东 | 遂渝铁路、达成铁路、成绵乐客运专线、成灌快速铁路 | |
CRH1B[5] | |||||
上海铁路局 | 14 | CRH1B-1052 ~ CRH1B-1060、CRH1B-1076 ~ CRH1B-1080 | 南翔 | 京沪铁路、合宁铁路、 沪杭高铁、沪昆铁路、 甬台温铁路、温福铁路、 福厦铁路 |
1、CRH1B-1046因甬台温铁路脱轨事故,造成该列车两节车厢脱轨而报废,现已作为训练车。2、CRH1B-1076 ~ CRH1B-1080这五列车为1E头型 |
10 | CRH1B-1041 ~ CRH1B-1045、CRH1B-1047~CRH1B-1051 | 杭州艮山门 | 京沪铁路、合宁铁路、 沪杭高铁、沪昆铁路、 甬台温铁路、温福铁路、 福厦铁路 |
||
CRH1E、新CRH1E[6] | |||||
上海铁路局 | 20 | CRH1E-1061~ CRH1E-1075、CRH1E-1229~CRH1E-1233 | 南翔 | 京沪高铁、沪汉蓉铁路(宁蓉线)、杭深铁路 |
列车编组:CRH1A/CRH1A-A:5M3T,CRH1B/CRH1E、新CRH1E:10M6T
营运最高速度:250 km/h
设计最高速度:250 km/h
起动加速度:2.16 km/h/s
编组定员:CRH1A:670/604,CRH1A-A:613,CRH1B:1299,CRH1E:618
编组长度:CRH1A:213.5m,CRH1A-A:207.89m,CRH1B:426.3m,CRH1E/CRH1B(1E头型):428.9 m
车辆长度:先头车:26,950mm,中间车:26,600 mm
车辆宽度:3328 mm
车辆高度:4040 mm
编组总重量:CRH1A:420.4 t
轨距:1,435 mm
供电制式:交流 25 kV,50 Hz,架空电缆取电
牵引功率:CRH1A:265kW x 20 = 5300kW,CRH1B/E:275kW x 40 =11000kW
车种:一等车、二等车、酒吧坐车合造车
客室布置:一等车2+2、二等车2+3
适应站台高度(mm):500~1200
传动方式:交直交牵引功率(kW):5500
空调系统:分体式空调系统
转向架类型:无摇枕空气弹簧
转向架转向架一系悬挂:单组钢弹簧单侧拉板定位+液压减振器
转向架二系悬挂:空气弹簧+橡胶堆转向架轴重(t):≤16
转向架轮径(mm):915/835
转向架固定轴距(mm):2700
受流电压:AC25kV,50Hz
制动方式:直通式电空制动紧急制动距离(m)(制动初速度200km/h):≤2000
车型 | CRH1A | CRH1B | CRH1E |
---|---|---|---|
动力配置 | 5M3T:2(2M+1T)+(1M+1T) | 10M6T:4(2M+1T)+2(1M+1T) | |
车厢类型 | 2节一等座车 5节二等座车 1节二等座车/餐车 |
3节一等座车 12节二等座车 1节餐车 |
12节软卧车 1节豪华软卧车 2节二等座车 1节餐车 |
客室布置 | 一等座:2+2 二等座:2+3 |
二等座:2+3 软卧:1房4铺豪华软卧:1房2铺 |
|
最高运营速度(km/h) | 250 | ||
适应轨距(mm) | 1435 | ||
适应站台高度(mm) | 500~1200 | ||
车体材质 | 不锈钢,CRH1A-A、CRH1E(包括新CRH1E)改用铝合金 | ||
气密性 | 无,CRH1A-A有气密性 | 有 | |
传动方式 | 交—直—交 | ||
头车长度(mm) | 26950 | ||
中间车长度(mm) | 26600 | ||
车辆宽度(mm) | 3328 | ||
车辆高度(mm) | 4040 | ||
转向架 | 无摇枕空气弹簧转向架 | ||
转向架一系悬挂 | 单组钢弹簧单侧拉板定位+液压减振器 | ||
转向架二系悬挂 | 空气弹簧+橡胶堆 | ||
轴重(t) | ≤16 | ||
固定轴距(mm) | 2700 | ||
牵引变流器 | IGBT水冷VVVF | ||
牵引功率 | 265 kW x20=5300 kW | 275kW x 40 =11000kW | |
受流电压 | AC25kV,50 Hz | ||
制动方式: | 再生制动+直通式电控制动 | ||
紧急制动距离(m) | ≤2000(制动初速200km/h) | ≤3200(制动初速250km/h) | |
辅助供电制式 | 三相AC380V,50 Hz;DC100V |
车型 | CRH1A | CRH1B | CRH1E |
---|---|---|---|
动力配置 | 5M3T:2(2M+1T)+(1M+1T) | 10M6T:4(2M+1T)+2(1M+1T) | |
车厢类型 | 2节一等座车 5节二等座车 1节二等座车/餐车 |
3节一等座车 12节二等座车 1节餐车 |
12节软卧车 1节豪华软卧车 2节二等座车 1节餐车 |
客室布置 | 一等座:2+2 二等座:2+3 |
二等座:2+3 软卧:1房4铺豪华软卧:1房2铺 |
|
最高运营速度(km/h) | 250 | ||
适应轨距(mm) | 1435 | ||
适应站台高度(mm) | 500~1200 | ||
车体材质 | 不锈钢,CRH1A-A、CRH1E(包括新CRH1E)改用铝合金 | ||
气密性 | 无,CRH1A-A有气密性 | 有 | |
传动方式 | 交—直—交 | ||
头车长度(mm) | 26950 | ||
中间车长度(mm) | 26600 | ||
车辆宽度(mm) | 3328 | ||
车辆高度(mm) | 4040 | ||
转向架 | 无摇枕空气弹簧转向架 | ||
转向架一系悬挂 | 单组钢弹簧单侧拉板定位+液压减振器 | ||
转向架二系悬挂 | 空气弹簧+橡胶堆 | ||
轴重(t) | ≤16 | ||
固定轴距(mm) | 2700 | ||
牵引变流器 | IGBT水冷VVVF | ||
牵引功率 | 265 kW x20=5300 kW | 275kW x 40 =11000kW | |
受流电压 | AC25kV,50 Hz | ||
制动方式: | 再生制动+直通式电控制动 | ||
紧急制动距离(m) | ≤2000(制动初速200km/h) | ≤3200(制动初速250km/h) | |
辅助供电制式 | 三相AC380V,50 Hz;DC100V |
车厢型号
ZY:一等座车(First Class Coach)
ZE:二等座车(Second Class Coach)
ZEC:二等座车/餐车(Second Class Coach/Dining Car)
CA:餐车(Dining Car)
WR:软卧车[Soft Sleeper(CRH1E) Sleeping Car(CRH2E)]
WG:豪华软卧车(Luxury Sleeper)
字母意思
Z:Zuo(拼音),座,座车
Y:Yi(拼音),一,一等
E:Er(拼音),二,二等
C/CA:Can(拼音),餐,餐车
W:Wo(拼音),卧,卧车
R:Ruan(拼音),软,软卧
G:Gao(拼音),高,高级
CRH1A
车厢号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
---|---|---|---|---|---|---|---|---|
车型 (CRH1A-1001~1040、1167、1168) |
一等座车 | 二等座车 | 二等座车/餐车 | 二等座车 | 一等座车 | |||
车型 (CRH1A-1081~1166) |
一等座车 | 二等座车 | 二等座车/餐车 | 一等/二等座车 | 二等座车 | 一等座车 | ||
动力配置 | 有动力,带驾驶室(Mc) | 无动力,带受电弓(Tp) | 有动力(M) | 无动力(T) | 有动力(M) | 无动力,带受电弓(Tp) | 有动力,带驾驶室(Mc) | |
动力单元 | 单元1 | 单元2 | 单元3 | |||||
车辆编号 (CRH1A-1001~1040、1167、1168) |
CRH1A-1xxxZY 1xxx01 | ZE 1xxx02 | ZE 1xxx03 | ZE 1xxx04 | ZEC 1xxx05 | ZE 1xxx06 | ZE 1xxx07 | CRH1A-1xxxZY 1xxx08 |
车辆编号 (CRH1A-1081~1166) |
CRH1A-1xxxZY 1xxx01 | ZE 1xxx02 | ZE 1xxx03 | ZEC 1xxx04 | ZYE 1xxx05 | ZE 1xxx06 | ZE 1xxx07 | CRH1A-1xxxZY 1xxx08 |
定员 (CRH1A-1001~1021、1167、1168) |
72 | 101 | 101 | 101 | 24 | 101 | 101 | 72 |
定员 (CRH1A-1022~1040) |
64 | 92 | 92 | 92 | 24 | 92 | 92 | 64 |
定员 (CRH1A-1081~1166) |
64 | 92 | 92 | 24 | 77 | 92 | 92 | 64 |
CRH1B
车厢号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
车型 | 二等座车 | 餐车 | 二等座车 | 一等座车 | ||||||||||||
动力配置 | 有动力,带驾驶室(Mc) | 无动力,带受电弓(Tp) | 有动力(M) | 有动力,带受电弓(TP) | 有动力(M) | 无动力(T) | 有动力(M) | 无动力(T) | 有动力(M) | 有动力,带受电弓(TP) | 有动力(M) | 有动力,带受电弓(Tp) | 有动力,带驾驶室(Mc) | |||
动力单元 | 单元1 | 单元2 | 单元3 | 单元4 | 单元5 | 单元6 | ||||||||||
车辆编号 (CRH1B-1041~1060) |
CRH1B-1xxxZE 1xxx01 | ZE 1xxx02 | ZE 1xxx03 | ZE 1xxx04 | ZE 1xxx05 | ZE 1xxx06 | ZE 1xxx07 | ZE 1xxx08 | CA 1xxx09 | ZE 1xxx10 | ZE 1xxx11 | ZE 1xxx12 | ZE 1xxx13 | ZY 1xxx14 | ZY 1xxx15 | CRH1B-1xxxZY 1xxx16 |
定员 (CRH1B-1041~1060) |
79 | 92 | 92 | 92 | 92 | 92 | 92 | 92 | 92 | 92 | 92 | 92 | 72 | 72 | 64 |
CRH1E
车厢号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
车型 (CRH1E-1061~1072) |
二等座车 | 软卧车 | 餐车 | 高级软卧车 | 软卧车 | 二等座车 | ||||||||||
车型 (CRH1E-1073~1080) |
二等座车 | 软卧车 | 餐车 | 软卧车 | 二等座车 | |||||||||||
动力配置 | 有动力,带驾驶室(Mc) | 无动力,带受电弓(Tp) | 有动力(M) | 无动力(T) | 有动力(M) | 无动力,带受电弓(Tp) | 有动力(M) | 无动力,带受电弓(Tp) | 有动力(M) | 无动力(T) | 有动力(M) | 无动力,带受电弓(Tp) | 有动力,带驾驶室(Mc) | |||
定员 (CRH1E-1061~1072) |
61 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | / | 16 | 40 | 40 | 40 | 40 | 40 | 61 |
定员 (CRH1E-1073~1075) |
61 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | / | 40 | 40 | 40 | 40 | 40 | 40 | 61 |
车辆编号 (CRH1E-1061~1072) |
CRH1E-1xxxZE 1xxx01 | WR 1xxx02 | WR 1xxx03 | WR 1xxx04 | WR 1xxx05 | WR 1xxx06 | WR 1xxx07 | WR 1xxx08 | CA 1xxx09 | WG 1xxx10 | WR 1xxx11 | WR 1xxx12 | WR 1xxx13 | WR 1xxx14 | WR 1xxx15 | CRH1E-1xxxZE 1xxx16 |
车辆编号 (CRH1E-1073~1075) |
CRH1-xxxE ZE 1xxx01 |
WR 1xxx02 | WR 1xxx03 | WR 1xxx04 | WR 1xxx05 | WR 1xxx06 | WR 1xxx07 | WR 1xxx08 | CA 1xxx09 | WR 1xxx10 | WR 1xxx11 | WR 1xxx12 | WR 1xxx13 | WR 1xxx14 | WR 1xxx15 | CRH1E-1xxxZE 1xxx16 |
