制冷原理

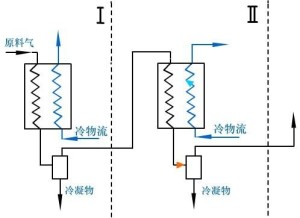

制冷原理(3)　　保险展示柜冷却水从主冷凝器顶部流入，混合蒸汽经冷却水淋洒后被冷凝，与冷却水一起由下部排入水池。积存在主冷凝器内的未凝结蒸汽和空气，由第一辅助喷射器抽出，经过 第一辅助冷换器的冷凝，再由第二辅助喷射器和第二辅助冷凝器抽吸冷凝后直接排入大气。

　　在第一、二辅助冷凝器中凝结下来的水流入排水池。由于蒸发器和冷凝器 内压力都很低，为了让凝结水由容器低部能畅通流出，各保鲜柜设备应安装在10米以上的高度(要使容器内压力P?安装高度H—流动阻力AF>大气压力B)o 保鲜柜之类设备常用控制电路热电式制冷又称温差电制冷或半导体制冷，这是本世纪五十年代出现的一种新型冷饵。　

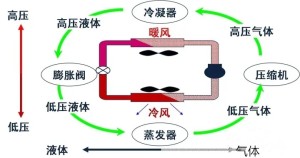

1.低压的气态氟里昂(冷媒)被吸入压缩机，被压缩成高温高压的气体氟里昂(冷媒)

2.气态氟里昂(冷媒)流到室外的冷凝器，在向室外散热过程中，逐渐冷凝成高压液体氟里昂(冷媒)

3.通过节流装置降压(同时也降温)又变成低温低压的气液氟里昂(冷媒)混合物

4.气液混合的氟里昂(冷媒)进入室内的蒸发器，通过吸收室内空气中的热量而不断汽化，使得房间的温度降低，氟里昂(冷媒)也又变成了低压气体，重新进入了压缩机。如此循环往复，空调就可以连续不断的运转工作了。

空调制冷原理(3)空调器通电后，制冷系统内制冷剂的低压蒸汽被压缩机吸入并压缩为高压蒸汽后排至冷凝器。同时轴流风扇吸入的室外空气流经冷凝器，带走制冷剂放出的热量，使高压制冷剂蒸汽凝结为高压液体。高压液体经过过滤器、节流机构后喷入蒸发器，并在相应的低压下蒸发，吸取周围的热量。同时贯流风扇使空气不断进入蒸发器的肋片间进行热交换，并将放热后变冷的空气送向室内。如此室内空气不断循环流动，达到降低温度的目的。

其制冷原理分为两部分

1、二元溶液在发生器内被热源加热沸腾，产生出制冷剂蒸汽在冷凝器中被冷凝为冷剂液体。液态冷剂经U形管节流后进入蒸发器，经蒸发器在低压条件下喷淋，液态冷剂蒸发，吸收冷媒热量，产生制冷效果。

2、发生器流出的浓溶液，经热交换器降温、降压后自流进入吸收器，与吸收器原溶液混合成为中间浓度的浓溶液。中间浓度溶液被吸收器泵输送并喷淋，吸收从蒸发器出来的制冷剂蒸汽变为稀溶液。稀溶液由发生器泵送达发生器，重新被热源产生制冷剂蒸汽再次形成浓溶液，进入下一个循环周期。

综合所述任何制冷设备都有四大部分组成（压缩机、冷凝器、蒸发器、节流装置），制冷剂在制冷机内通过物理状态变化从而吸收或释放热量达到制冷或制热的效果。
