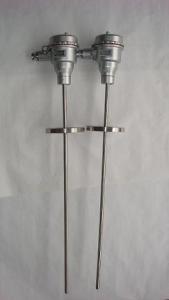

隔爆热电偶

隔爆热电偶是一种温度传感器，隔爆热电偶在化学工业自控系统中应用极广，隔爆热电偶通过温度传感器， 可将控制对象的温度参数变成电信号，传递给显示、记录和调节仪，对系统施行检测、 调节和控制。

在化工厂，生产现场常伴有各种易燃、易爆等　化学气体、蒸汽，如果使用普通的热电偶非常不安全，极易引起环境气体爆炸。因此，在这些场合必须使用隔爆热电偶作温度传感器，本公司生产的隔爆型热电偶产品,适用于　dⅡCT6温度组别区间内的具有爆炸性气体危险的场所内。

如果由两种不同成份的均质导体(热电极)组成闭合回路,当两端存在温度梯度时,回路中就有电流通过,那么两端之间就存在热电势( 如下图所示)

隔爆原理:

利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花、电弧和危险温度的零部 件都密封在接线盒内，当腔内发生爆炸时，能通过接合面间隙熄 火和冷却，使爆炸后的火焰和温度不传到腔外

按符合国际IEC标准的最新防爆规程GB3836设计;

采用两腔式隔爆结构,更换测温元件简便,使用安全可靠

隔爆标志dⅡCT6,适用于ⅡC级以下,引燃温度T6以上,含爆炸性气体场合的温度测量。

注意事项：

维修维护时请断电操作

热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m

铠装热电偶配装防爆接线盒，须经防爆检验单位检验，并申领防爆合格证。

特 点

多种防爆形式，防爆性能好；压簧式感温元件，抗振性能好；测

温范围大；机械强度高，耐压性能好；按符合国际IEC标准的最新防爆规程GB3838设计; 采用两腔式隔爆结构,更换测温元件简便,使用安全可靠

隔爆标志dⅡCT6,适用于ⅡC级以下,引燃温度T6以上,含爆炸性气体场合的温度测量。

区别

隔爆热电偶应用通常和显示仪表、 记录仪表、电子 计算机等配套使用。直接测量生产现场存在碳氢化合物等爆炸物的0℃～1300℃范围内液体、蒸汽和气体介质以及固体表面温度。特点：多种防爆形式，防爆性能好；压簧式感温元件，抗振性能好；测量范围大； 机械强度高，耐压性能好；工作原理防爆热电偶是利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生 火花、电孤和危险温度的零部件都密封在 接线盒内，当盒内发生爆炸时。

应用

工业用隔爆热电偶是一种温度传感器，在 化学工业自控系统中应用极广，通过温度传感器，可将控制对象的温度参数变成电信号，传递给显示、记录和调节仪，对系统施行检测、调节和控制。在化 工厂，生产现场常伴有各种易燃、易爆等化学气体、蒸汽，如果使用普通的 热电偶非常不安全，极易引起环境气体爆炸。因此，在这些场合必须使用隔爆热电偶作温度传感器。

爆炸性混合物举例

保护管与测量元件为分离式结构，可快速更换测温元件，进行不停机抢修。

保护管形式和材料多样，可满足高压，高温和强腐蚀介质的测温需要。

采用铠装元件，耐压、抗震，工作稳定可靠。

隔爆标志dⅡBT4，iaⅡCT4，适用于Ⅱ级以下，引燃温度T4以上，含爆炸性气体场合的温度测量。

隔爆热电偶的种类：K型防爆热电偶、K型防爆耐磨热电偶、E型防爆热电偶、多点防爆热电偶、多点防爆装配热电偶、多点防爆铠装热电偶、防爆铠装热电偶、防爆型热电偶、防爆铠装热电偶、防爆耐腐热电偶等等。

爆炸性混合物举例
