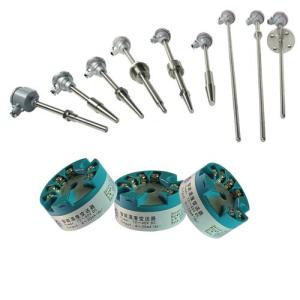

装配式热电偶

装配热电偶装配式热电偶是工业生产中常用的温度测量仪表，与记录仪和电子调节器等仪表配套使用，可以直接测量工业生产中从0-1800度范围内的蒸汽、气体、液体及固体表面的温度。装配式热电偶根据国家工业安全生产要求严格生产，符合国际ICE标准，并有铂铑、镍铬、镍硅等材质，可根据生产现场的实际温度来选择不同材质的装配式热电偶。

热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。

热电偶最小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）

绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）

高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。

 装配式热电偶由2种不同成分的导体俩端经焊接、形成回路，直接测温端叫测量端，接线端子叫参比端。当测量端和参比端存在温差时，就会在回路时产生热电流，接上显示仪表，仪表上就指示出热电偶所产生的热电动的对应温度值。

    热电偶的热电动势讲随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及2端温差有关，和热电偶的长度、直径无关。

    装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成

代号

分度号

测量范围

基本误差限

镍铬－康铜

WRK

E

0－800℃

±0.75%t

镍铬－镍硅

WRN

K

0－1300℃

±0.75%t

铂铑 13 -铂

WRB

R

0-1600℃

±0.25%t

铂铑 10 －铂

WRP

S

0－1600℃

±0.25%t

铂铑 30 －铂铑 6

WRR

B

0－1800℃

±0.25%t

注：t为感温元件实测温度值（℃）

热电偶时间常数^[3]

时间常数（秒）

热惰性级别

时间常数（秒）

Ⅰ

90－180

Ⅲ

10－30

Ⅱ

30－90

Ⅳ

＜10
