南桥北桥

芯片组(chipsets)(pciset) :分为南桥SB和北桥NB

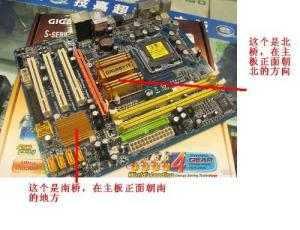

北桥一般都有散热片的，离CPU不远

南桥一般都没有散热片，很好找

南北桥的位置是不固定的，看主板厂家

即系统I/O芯片(SI/O):主要管理中低速外部设备;集成了中断控制器、DMA控制器。

1) PCI、ISA与IDE之间的通道。

2) PS/2鼠标控制。(间接属南桥管理，直接属I/O管理)

3) KB控制(keyboard)。(键盘)

4) USB控制。(通用串行总线)

5) SYSTEM CLOCK系统时钟控制。

6) I/O芯片控制。

7) ISA总线。

8) IRQ控制。(中断请求)

9) DMA控制。(直接存取)

10) RTC控制。

11) IDE的控制。

ISA-PCI

CPU-外设之间的桥梁

内存-外存

系统控制芯片，主要负责CPU与内存、CPU与PCI-E之间的通信。掌控项目多为高速设备，如:CPU、Host Bus。后期北桥集成了内存控制器、Cache高速控制器;

① CPU与内存之间的交流。

② Cache控制。

③ AGP控制(图形加速端口)

④ PCI总线的控制。

⑤ CPU与外设之间的交流。

芯片中的南北桥⑥ 支持内存的种类及最大容量的控制。(标示出主板的档次)^[1]

南桥芯片负责I/O总线之间的通信，如PCI总线、USB、LAN、ATA、SATA、音频控制器、键盘控制器、实时时钟控制器、高级电源管理等，这些技术一般相对来说比较稳定，所以不同芯片组中可能南桥芯片是一样的，不同的只是北桥芯片。所以现在主板芯片组中北桥芯片的数量要远远多于南桥芯片。例如早期英特尔不同架构的芯片组Socket 7的430TX和Slot 1的440LX其南桥芯片都采用82317AB，而近两年的芯片组845E/845G/845GE/845PE等配置都采用ICH4南桥芯片，但也能搭配ICH2南桥芯片。更有甚者，有些主板厂家生产的少数产品采用的南北桥是不同芯片组公司的产品，例如以前升技的KG7－RAID主板，北桥采用了AMD 760，南桥则是VIA 686B。

南桥芯片的发展方向主要是集成更多的功能，例如网卡、RAID、IEEE 1394、甚至WI-FI无线网络等等。

北桥主要负责CPU与内存之间的数据交换，并控制AGP、PCI数据在其内部的传输，是主板性能的主要决定因素。随着芯片的集成度越来越高，它也集成了不少其它功能。如：由于Althon64内部整合了内存控制器；nVidia在其NF3 250、NF4等芯片组中，去掉了南桥，而在北桥中则加入千兆网络、串口硬盘控制等功能。现在主流的北桥芯征的牌子有VIA、NVIDIA及SIS等。

  当然这些芯片的好坏并不是由主板生产厂家所决定的，但是主板生产商采取什么样的芯片生产却是直接决定了主板的性能。如：同样是采用VIA的芯片，性能上则有KT600>KT400A>KT333>KT266A等。目前主流的AMD平台上，可选的芯片组有：KT600、NF2、K8T800、NF3等；对于INTEL平台，则有915、865PE、PT880、845PE、848P等。
