无铅焊锡

熔点较低的焊料。主要指用锡基合金做的焊料。熔融法制锭，压力加工成材。无铅焊锡丝

　　焊锡的种类：

　　1.有铅焊锡：由锡（融点232度）和铅（熔点327度）组成的合金。其中由锡63％和铅37％组成的焊锡被称为共晶焊锡，这种焊锡的熔点是183度。

　　2.无铅焊锡：为适应欧盟环保要求提出的ROHS标准。焊锡由锡铜合金做成。其中铅含量为1000PPM 以下！

　　按焊锡使用方式不同可分为：

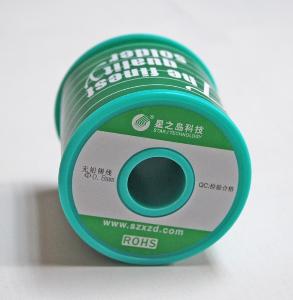

　　1.锡线：标准焊接作业时使用的线状焊锡被称为松香入焊锡或线状焊锡。如图⊙所示，在焊锡中加入了助焊剂。这种助焊剂是由松香和少量的活性剂组成。

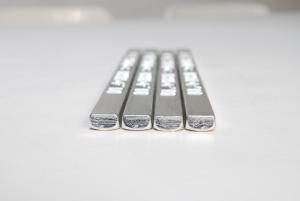

　　2.锡条：焊锡经过熔解-模具-成品；形成一公斤左右长方体形状。

　　无锅焊锡熔点温度范围：

　　Sn－Cu系列 Sn－0.75Cu 227℃

　　Sn－Ag系列 Sn－3.5Ag 221℃

　　Sn－Ag－Cu系列 Sn－3.5Ag－0.75Cu

　　Sn－3.0Ag－0.7Cu

　　Sn－3.0Ag－0.5Cu 217℃～219℃

　　217℃～219℃

　　217℃～219℃

　　无铅焊锡及其问题

　　①上锡能力差

　　无铅焊锡的焊锡扩散性差，扩散面积差不多是共晶焊锡的1/3。

　　②熔点高

　　无铅焊锡的熔点比一般的Sn-Pb共晶焊锡高大约34~44度，这样电烙铁烙铁头的温度设定也要比较高。

　　焊锡 熔点（℃） 焊接作业温度（℃）

　　（焊锡熔点＋50℃） 烙铁头温度（℃）

　　（焊接作业温度＋100℃）

　　Sn-Pb共晶 183 233 333

　　Sn-0.75Cu 227 277 377

　　③ 烙铁头的使用寿命变短

　　④ 烙铁头的氧化

　　在使用无铅焊锡时，有时会造成烙铁头表面黑色化，失去上锡能力而导致焊接作业中止。

　　◆烙铁头温度设定在400度的时候

　　◆没有焊接作业，电烙铁通电的状态长时间的放置。

　　◆烙铁头不清洗。

　　等等时，氧化的情况比较容易出现。

　　5．无铅焊锡使用时的注意点

　　① 烙铁头的温度管理非常重要

　　有温度调节的电烙铁，根据使用的焊锡,选择最合适的烙铁头温度设定非常重要。

　　工作以前，用烙铁头测温计先测定烙铁头的温度很重要。

　　② 使用与厂家(例白光工具)配套的正宗烙铁头

　　假冒烙铁头，孔径（放入发热芯）有大有小，套管的厚度也各有差异这些都造成电烙铁的性能不能发挥，有时会造成电烙铁故障的原因。

　　③ 使用热回复性等热性能好的电烙铁

　　在使用无铅焊锡进行焊接作业时，由于对零件的耐热性，安全作业的考虑，烙铁头的设定温度一般希望在350度－370度以下。

　　1991和1993年：美国参议院提出“reid bill”，要求将电子焊料中铅含量控制在0.1%以下，遭到美国工业界强烈反对而夭折；

　　1991年起nemi, ncms, nist, dit, npl, pcif, itri, jiep等组织相继开展无铅焊料的专题研究，耗 资超过 2000万美元，目前仍在继续；

　　1998年：日本修订家用电子产品再生法，驱使企业界开发无铅电子产品；

　　1998年10月：第一款批量生产的无铅电子产品问世，panasonic minidisc mj30；

　　2000年1月：nemi向工业界推荐标准化无铅焊料，sn-3.9ag-0.6cu用于再流焊，sn-0.7cu或sn-3.5ag 用于波峰焊；

　　2000年6月：美国ipc lead-free roadmap 第4版发表，建议美国企业界于2001年推出无铅化电子产品，2004年实现全面无铅化；

　　2000年8月：日本 jeita lead-free roadmap 1.3 版发表，建议日本企业界于2003年实现标准化无铅电子组装；

　　2002年1月：欧盟 lead-free roadmap1.0 版发表，根据问卷调查结果向业界提供关于无铅化的重要统计资料；

　　2003年2月13日，欧洲议会与欧盟部长会议组织，正式批准weee和rohs的官方指令生效，强制要求自2006年7月1日起，在欧洲市场上销售的电子产品必须为无铅的电子产品；（个别类型电子产品暂时除外）

　　2003年3月，信息产业部拟定《电子信息产品生产污染防治管理办法》，提议自2006年7月1日起投放市场的国家重点监管目录内的电子信息产品不能含有pb。

1.无铅焊锡是一种化学产品，混合了多种化学成分，不可食用；　2.在焊接过程中，锡炉中的锡和焊接上的助焊剂接触产生部分烟雾会对人体呼吸系统产生刺激，长时间或一再暴露在其废气中可能会产生不适，因此应确保作业现场通风良好，焊接设备必须安装充足的排气装置，将废气排走；

　　3.作业过程中不允许饮食、抽烟、作业后必须先用肥皂或温水洗手才能进食；

　　4.虽然产品之溶剂系统闪点极高，但仍然易燃，应避免接近货源，若不慎着火，可用二氧化氮或化学干粉灭火器进行灭火，千万不可用水灭火。

1.焊锡条存放于通风、干燥的地方，避免受潮；

2.锡炉接有地线，请用户务必接用，并保证接地良好，以策安全；

3.锡炉应保持干燥，焊锡条不宜在潮湿或淋雨环境下工作；

4.锡炉应安放平稳，周围0.5M范围内不能放置易燃物品及其它物品；

5.焊锡条锡炉使用时操作者应使用护目镜和放热手套;

6.使用中注意避免异物掉进溶解锡锅内，防止发生意外；

7.使用时锡炉外壳有50°-80°的温度，这是正常现象，注意高温，切勿触摸外壳；

8.使用焊锡条完毕，应关闭电源，在无人看管情况下，不要将锡炉通电加温。

主要 金属元素作为说明：

1、锡；2、铜；3、铁；4、砷；5、锌；6、铝；等。

其中3-6项作为次要的组成成分，其占有比例已按照焊锡行业通用制定，无铅锡条生产厂必须严格控制这些杂质含量，以帮助客户达到较好的上锡效果。

所以，我们通常说，常见锡铜系无铅成分主要由锡和铜组成，质量则由杂质含量有否控制好而决定。

1.熔化后出渣量比普通焊锡少，且具有优良的抗氧化性能；

2.熔化后粘度低，流动性好，可焊性高，最适用于波峰焊接工序；

3.由于氧化夹杂极少，可以最大限度地减少拉尖，桥联现象，焊接质量可靠，焊点光亮饱满^[1]。
