显微镜接口

目录导航

C型接口

单词“C”的来历是“cinema”（电影）的打头字母，C接口的起源是摄影机镜头。

C接口是由从16毫米摄影机、电视摄像机、三目显微镜的标准接口。C接口镜头提供一个公口的螺纹与相机的母口配合。螺纹的直径是1英寸（25毫米），每英寸32圈螺纹，根据“ANSI B1.1”标准设计的。C接口的焦平面距离是17.526毫米。

*CS接口是焦平面距离12.52毫米，其余参数同C接口。^[1]

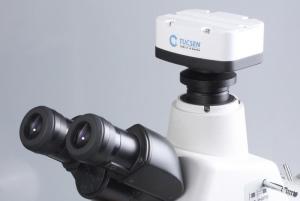

适配器除了常见的1X接口以外，还有0.5X和0.63X两种可提供选择。适配器的选择与显微镜的一个重要参数——视场数相关。

视场数（FN）是透过目镜可观察到的视场的直径(mm)。标本在显微镜下实际能被观察到的圆形区域的直径称为物方视场。物方视场=视场数/物镜的放大倍数。由于人眼直径约一英寸（25.4mm），所以目镜的视场数有18，20，22，26.5等。

但是，由于常用的摄像头芯片的尺寸普遍为1/3英寸和1/2英寸，因此其视野范围也相对目镜观察而言比较小。这也导致了客户使用1X接口接摄像头时反映摄像头的采集信息量比较小。针对这一问题，我们推荐客户使用0.5X和0.63X显微镜C接口。通过0.5X的接口，将摄像头采集图像缩小1/2，相当于1英寸*0.5 = 1/2 英寸。在这种情况下，1/2英寸芯片的摄像头采集的图像大小，于目镜中观测到类似。

国内很多数码接口，只考虑了成像关系，没有考虑色差、场曲、畸变等因素，自然拍出的图像就有各种问题了，比如彩色边缘是色差没有校正好，中间清楚边缘模糊是没有做平场校正，而直线不直则是有场曲的原因了。而拍摄图象大部分是为了做测量，由于存在以上的问题，会对测量有影响，特别是在做高倍测量时，影响很大。
